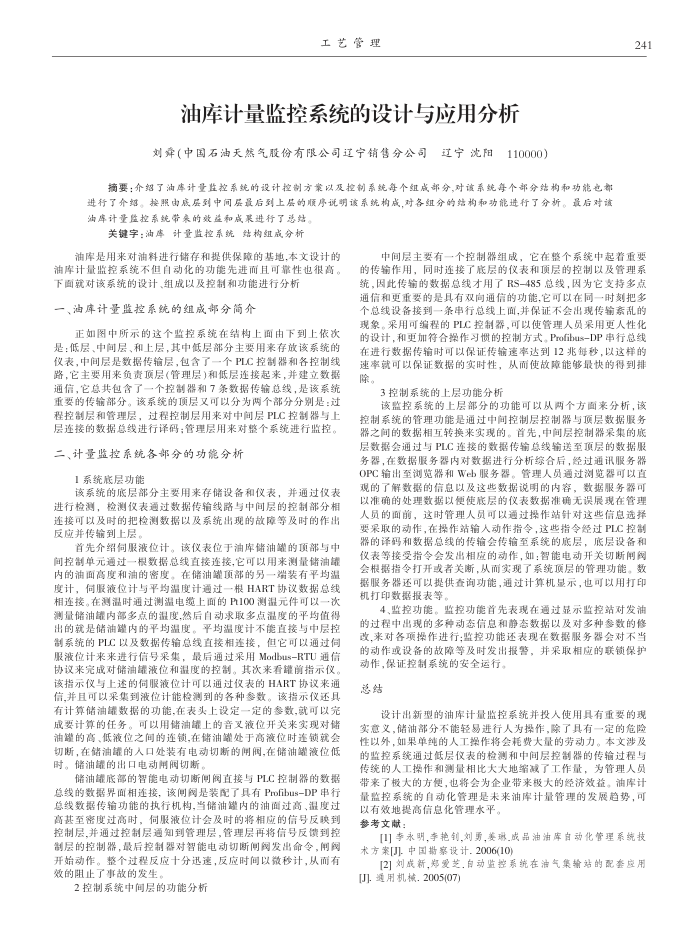

油库计量监控系统的设计与应用分析
对舜（中国石油天然气股份有限公司辽宁销售分公司辽宁沈阳110000）
进行了介绍。按照由底层到中间层最后到上层的顺序说明该系统构成，对各组分的结构和功能进行了分新。最后对试油库计量监控系统常带象的效益和成聚进行了总结。
关键字：油库计量监控系统结构组成分析
油库是用来对油料进行储存和提供保障的基地，本文设计的油库计量监控系统不但自动化的功能先进而且可靠性也很高。
下面就对该系统的设计、组成以及控制和功能进行分析一、油库计量监控系统的组成部分简介
正如图中所示的这个监控系统在结构上面由下到上依次是：低层、中间层、和上层，其中低层部分主要用来存放该系统的仪表，中间层是数据传输层，包含了一个PLC控制器和各控制线路，它主要用来负责项层（管理层)和低层连接起来，并建立数据通信，它总共包含了一个控器和7条数据传输总线，是该系统重要的传输部分。该系统的项层又可以分为两个部分分别是：过程控制层和管理层，过程控制层用来对中间层PLC控制器与上层连接的数据总线进行译码；管理层用来对整个系统进行监控。
二、计量监控系统各部分的功能分析
1系统底层功能
该系统的底层部分主要用来存储设备和仪表，并通过仪表进行检测，检测仪表通过数据传输线路与中间层的控制部分相连接可以及时的把检测数据以及系统出现的故障等及时的作出反应并传输到上层。
首先介绍伺服液位计。该仪表位于油库储油端的项部与中间控制单元通过一根数据总线直接连接，它可以用来测量储油罐内的油面高度和油的密度。在储油罐项部的另一端装有平均温度计，伺服液位计与平均温度计通过一根HART协议数据总线相连接。在测温时通过测温电缆上面的P100测温元件可以一次测量储油罐内部多点的温度，然后自动求取多点温度的平均值得出的就是储油罐内的平均温度。平均温度计不能直接与中层控制系统的PLC以及数据传输总线直接相连接，但它可以通过伺服液位计来来进行信号采集，最后通过采用Modbus-RTU通信协议来完成对储油罐液位和温度的控制。其次来看罐前指示仪。该指示仪与上述的何服液位计可以通过仅表的HART协议来通信,并且可以采集到液位计能检测到的各种参数。该指示仪还具有计算储油罐数据的功能在表头上设定一定的参数，就可以完成要计算的任务。可以用储油罐上的音叉液位开关来实现对储油罐的高、低液位之间的连锁，在储油罐处于高液位时连锁就会切断，在储油罐的人口处装有电动切断的闸阔在储油罐波位低时。储油罐的出口电动用阀切断
储油罐底部的智能电动切断闻阀直接与PLC控制器的数据总线的数据界面相连接，该间阅是装配了具有Profibus-DP串行总线数据传输功能的执行机构，当储油罐内的油面过高、温度过高基至密度过高时，伺服液位计会及时的将相应的信号反映到控制层,并通过控制层通知到管理层，管理层再将信号反馈到控制层的控制器，最后控制器对智能电动切断闻网发出命令，闸段开始动作。整个过程反应十分迅速，反应时间以微移计，从而有效的阻止了事故的发生，
2控制系统中间层的功能分析
241
中间层主要有一个控制器组成，它在整个系统中起着重要的传输作用，同时连接了底层的仪表和项层的控制以及管理系统，因此传输的数据总线才用了RS-485总线，因为它支持多点通信和更重要的是具有双向通信的功能，它可以在同一时刻把多个总线设备接到一条串行总线上面，并保证不会出现传输紊乱的现象。采用可编程的PLC控制器，可以使管理人员采用更人性化的设计，和更加符合操作习惯的控制方式。Profibus-DP审行总线在进行数据传输时可以保证传输速率达到12兆每秒，以这样的速率就可以保证数据的实时性，从而使故障能够最快的得到排除
3控制系统的上层功能分析
该监控系统的上层部分的功能可以从两个方面来分析，该
控制系统的管理功能是通过中闻控制层控制器与项层数据服务器之间的数据相互转换来实现的。首先，中间层控制器采集的底层数据会通过与PLC连接的数据传输总线输送至顶层的数据服务器，在数据服务器内对数据进行分析综合后，经过通讯服务器 OPC输出至浏览器和Web服务器。管理人员通过浏览器可以直观的了解数据的信息以及这些数据说明的内容，数据服务器可以准确的处理数据以便使底层的仪表数据准确无误晨现在管理人员的面前，这时管理人员可以通过操作站针对这些信息选择要采取的动作，在操作站输人动作指令，这些指令经过PL控制器的译码和数据总线的传输会传输至系统的底层，底层设备和仪表等接受指令会发出相应的动作，如：智能电动开关切断闸阅会根据指令打开或者关断，从而实现了系统项层的管理功能。数据服务器还可以提供查询功能，通过计算机显示，也可以用打印机打印数据报表等，
4、监控功能。监控功能首先表现在通过显示监控站对发油的过程中出现的多种动态信息和静态数据以及对多种参数的修改，来对各项操作进行：监控功能还表现在数据服务器会对不当的动作或设备的故障等及时发出报警，并采取相应的联锁保护
动作，保证控制系统的安全运行。总结
设计出新型的油库计量监控系统并投人使用具有重要的现实意义，储油部分不能轻易进行人为操作，除了具有一定的危险性以外，如果单纯的人工操作将会耗费大量的劳动力。本文涉及的监控系统通过低层仪表的检测和中间层控制器的传输过程与传统的人工操作和测量相比大大地缩减了工作量，为管理人员带来了极大的方便，也将会为企业带来极大的经济效益。油库计量监控系统的自动化管理是未来油库计量管理的发展趋势，可
以有效地提高信息化管理水平。参考文献：
[川]李永明,事艳钊,刘勇，姜球.成品油油库自动化管理系统技术方案[].中国搬察设计.2006(10)
[2]刘成新,郑爱芝，自动监控系在油气集输站的配套应用[J].通用机械.2005(07)
