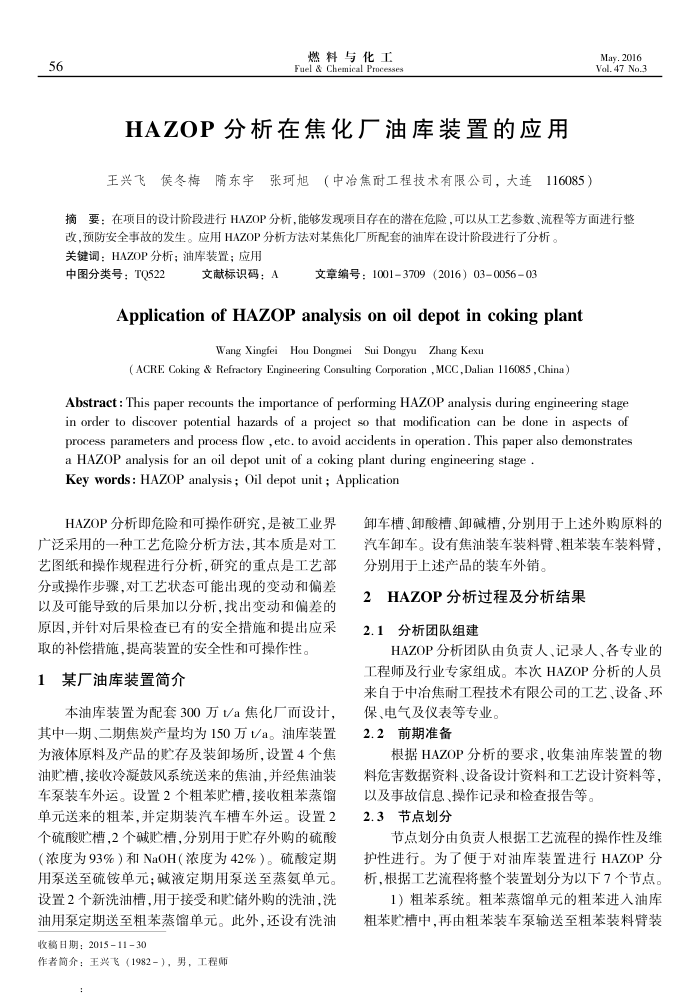

HAZOP分析在焦化厂油库装置的应用
王兴飞侯冬梅隋东宇张珂旭（中冶焦耐工程技术有限公司，大连116085）
May.2016 Vol. 47 No.3
摘要：在项目的设计阶段进行HAZOP分析，能够发现项目存在的潜在危险，可以从工艺参数、流程等方面进行整
改，预防安全事故的发生。应用HAZOP分析方法对某焦化厂所配套的油库在设计阶段进行了分析。关键词：HAZOP分析；油库装置；应用
中图分类号：TQ522
文献标识码：A
文章编号：10013709（2016）03005603
ApplicationofHAZOPanalysisonoildepotincokingplant
Wang Xingfei Hou DongmeiSui Dongyu Zhang Kexu
( ACRE Coking & Refractory Engineering Consulting Corporation ,MCC,Dalian 116085, China)
Abstract : This paper recounts the importance of performing HAZOP analysis during engineering stage in order to discover potential hazards of a project so that modification can be done in aspects of process parameters and process flow ,etc, to avoid accidents in operation. This paper also demonstrates
a HAZOP analysis for an oil depot unit of a coking plant during engineering stage . Key words: HAZOP analysis ; Oil depot unit ; Application
HAZOP分析即危险和可操作研究，是被工业界广泛采用的一种工艺危险分析方法，其本质是对工艺图纸和操作规程进行分析，研究的重点是工艺部分或操作步骤，对工艺状态可能出现的变动和偏差以及可能导致的后果加以分析，找出变动和偏差的原因，并针对后果检查已有的安全措施和提出应采
取的补偿措施，提高装置的安全性和可操作性。 1某厂油库装置简介
本油库装置为配套300万t/a焦化厂而设计，其中一期、二期焦炭产量均为150万t/a。油库装置为液体原料及产品的贮存及装卸场所，设置4个焦油贮槽，接收冷凝鼓风系统送来的焦油，并经焦油装车泵装车外运。设置2个粗苯贮槽，接收粗苯蒸馏单元送来的粗苯，并定期装汽车槽车外运。设置2 个硫酸贮槽，2个碱贮槽，分别用于贮存外购的硫酸（浓度为93%）和NaOH（浓度为42%）。硫酸定期用泵送至硫铵单元：碱液定期用泵送至蒸氨单元。设置2个新洗油槽，用于接受和贮储外购的洗油，洗油用泵定期送至粗苯蒸馏单元。此外，还设有洗油收稿日期：2015-11-30
作者简介：王兴飞（1982-），男，工程师
卸车槽、卸酸槽、卸碱槽，分别用于上述外购原料的汽车卸车。设有焦油装车装料臂、粗苯装车装料臂，分别用于上述产品的装车外销。
HAZOP分析过程及分析结果 2
2.1分析团队组建
HAZOP分析团队由负责人、记录人、各专业的工程师及行业专家组成。本次HAZOP分析的人员来自于中冶焦耐工程技术有限公司的工艺、设备、环
保、电气及仪表等专业。 2.2前期准备
根据HAZOP分析的要求，收集油库装置的物料危害数据资料、设备设计资料和工艺设计资料等、
以及事故信息、操作记录和检查报告等。 2.3节点划分
节点划分由负责人根据工艺流程的操作性及维护性进行。为了便于对油库装置进行HAZOP分析，根据工艺流程将整个装置划分为以下7个节点。
1）粗苯系统。粗苯蒸馏单元的粗苯进入油库粗苯贮槽中，再由粗苯装车泵输送至粗苯装料臂装
