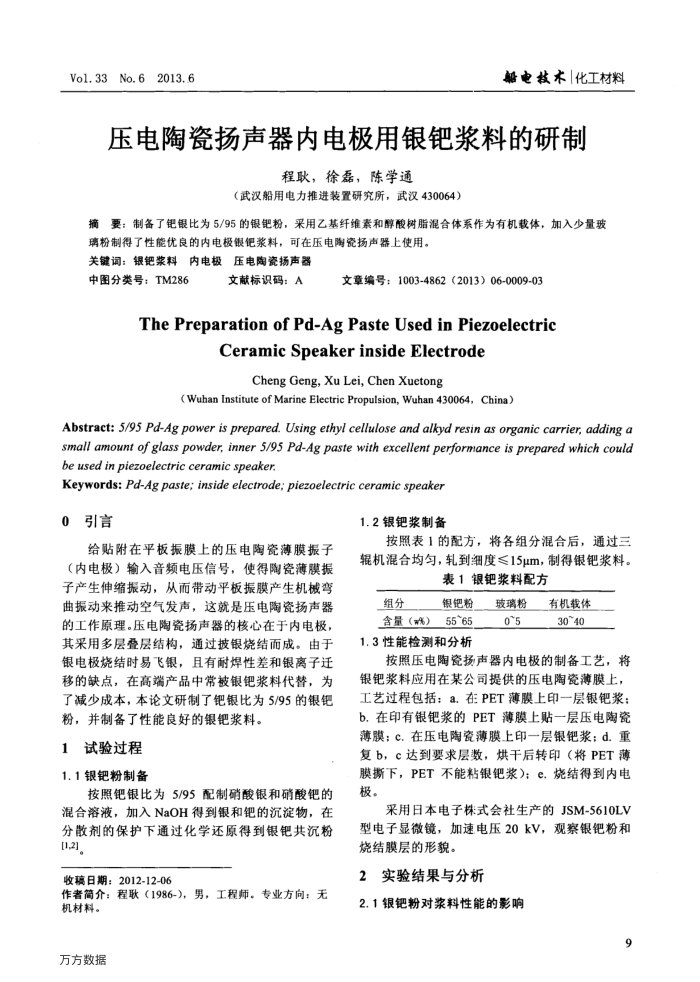

Vo1.33No.62013..6
船电技术|化工材料
压电陶瓷扬声器内电极用银钯浆料的研制
程耿，徐磊，陈学通
（武汉船用电力推进装置研究所，武汉430064）
摘要：制备了钯银比为5/95的银钯粉，采用乙基纤维素和醇酸树脂混合体系作为有机载体，加入少量玻
璃粉制得了性能优良的内电极银钯浆料，可在压电陶瓷扬声器上使用。关键词：银钯浆料内电极压电陶瓷扬声器
中图分类号：TM286
文献标识码：A
文章编号：1003-4862（2013）06-0009-03
ThePreparationofPd-AgPasteUsedinPiezoelectric
Ceramic SpeakerinsideElectrode
Cheng Geng, Xu Lei, Chen Xuetong
(Wuhan Instituteof Marine Electric Propulsion,Wuhan430064,China)
Abstract:5/95Pd-Agpower isprepared.Using ethyl celluloseand alkydresinas organiccarrier,addinga smallamountofglasspowder,inner5/95Pd-Agpastewithexcellentperformanceispreparedwhichcould be used in piezoelectric ceramic speaker.
Keywords: Pd-Ag paste; inside electrode;piezoelectric ceramic speaker
引言 0
给贴附在平板振膜上的压电陶瓷薄膜振子（内电极）输入音频电压信号，使得陶瓷薄膜振子产生伸缩报动，从而带动平板振膜产生机械弯曲振动来推动空气发声，这就是压电陶瓷扬声器的工作原理。压电陶瓷扬声器的核心在于内电极，其采用多层叠层结构，通过披银烧结而成。由于银电极烧结时易飞银，且有耐焊性差和银离子迁移的缺点，在高端产品中常被银钯浆料代替，为了减少成本，本论文研制了钯银比为5/95的银钯粉，并制备了性能良好的银钯浆料。
试验过程 1
1.1银钯粉制备
按照钯银比为5/95配制硝酸银和硝酸钯的混合溶液，加入NaOH得到银和钯的沉淀物，在分散剂的保护下通过化学还原得到银钯共沉粉[1.2]。
收稿日期：2012-12-06
作者简介：程联（1986-)，男，工程师。专业方向：无
机材料。万方数据
1.2银钯浆制备
按照表1的配方，将各组分混合后，通过三辊机混合均匀，轧到细度≤15um，制得银钯浆料。
表1银钯浆料配方
组分
银钯粉
含量（w%）55~65 1.3性能检测和分析
玻璃粉 0~5
有机载体 30~40
按照压电陶瓷扬声器内电极的制备工艺，将银钯浆料应用在某公司提供的压电陶瓷薄膜上，工艺过程包括：a.在PET薄膜上印一层银钯浆： b.在印有银钯浆的PET薄膜上贴一层压电陶瓷薄膜：c.在压电陶瓷薄膜上印一层银钯浆：d.重复b，c达到要求层数，烘干后转印（将PET薄膜撕下，PET不能粘银钯浆)：e.烧结得到内电极。
采用日本电子株式会社生产的JSM-5610LV 型电子显微镜，加速电压20kV，观察银钯粉和烧结膜层的形貌。
2实验结果与分析
2.1银钯粉对浆料性能的影响
9
