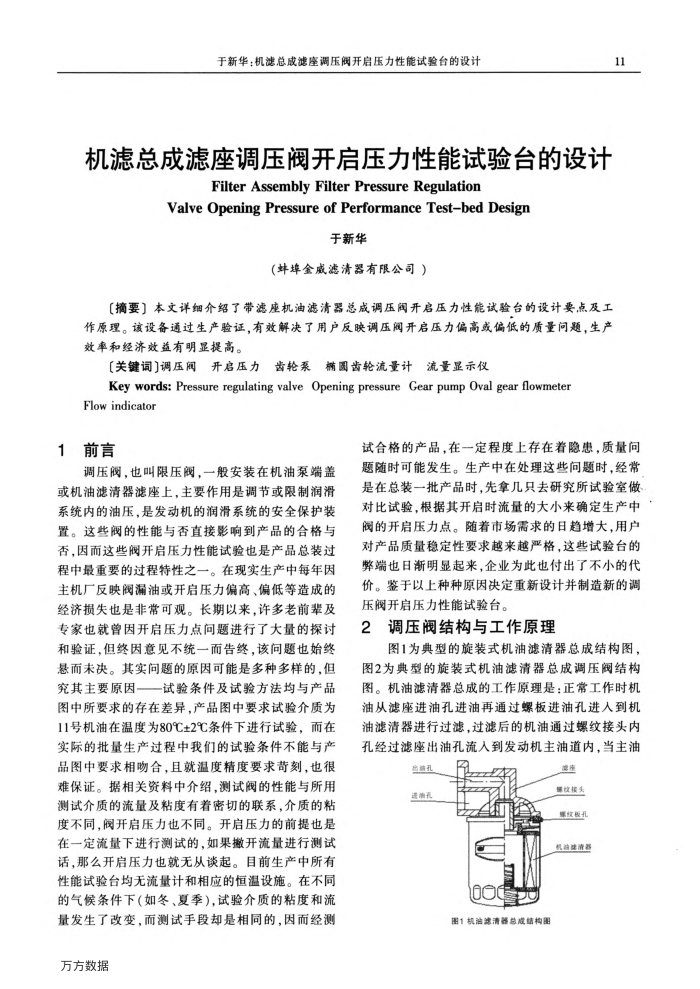

于新华：机滤总成滤座调压阀开启压力性能试验台的设计
机滤总成滤座调压阀开启压力性能试验台的设计
FilterAssemblyFilterPressureRegulation
ValveOpeningPressureof PerformanceTest-bedDesign
于新华
（蚌埠金威滤清器有限公司）
【摘要】本文详细介绍了带滤座机油滤清器总成调压阀开启压力性能试验台的设计要点及工作原理。该设备通过生产验证，有效解决了用户反映调压阀开启压力偏高或偏低的质量问题，生产效率和经济效益有明显提高。
【关键词]调压阀开启压力齿轮泵椭圆齿轮流量计流量显示仪
Key words: Pressure regulating valve Opening pressure Gear pump Oval gear flowmeter Flow indicator
1前言
调压阀，也叫限压阀，一般安装在机油泵端盖或机油滤清器滤座上，主要作用是调节或限制润滑系统内的油压，是发动机的润滑系统的安全保护装置。这些阀的性能与否直接影响到产品的合格与否，因而这些阀开启压力性能试验也是产品总装过程中最重要的过程特性之一。在现实生产中每年因主机厂反映阀漏油或开启压力偏高、偏低等造成的经济损失也是非常可观。长期以来，许多老前辈及专家也就曾因开启压力点问题进行了大量的探讨和验证，但终因意见不统一而告终，该问题也始终悬而未决。其实问题的原因可能是多种多样的，但究其主要原因——试验条件及试验方法均与产品图中所要求的存在差异，产品图中要求试验介质为 11号机油在温度为80℃±2℃条件下进行试验，而在实际的批量生产过程中我们的试验条件不能与产品图中要求相吻合，且就温度精度要求苛刻，也很难保证。据相关资料中介绍，测试阀的性能与所用测试介质的流量及粘度有着密切的联系，介质的粘度不同，阀开启压力也不同。开启压力的前提也是在一定流量下进行测试的，如果撤开流量进行测试话，那么开启压力也就无从谈起。目前生产中所有性能试验台均无流量计和相应的恒温设施。在不同的气候条件下（如冬、夏季），试验介质的粘度和流量发生了改变，而测试手段却是相同的，因而经测
方方数据
11
试合格的产品，在一定程度上存在着隐患，质量问题随时可能发生。生产中在处理这些问题时，经常是在总装一批产品时，先拿几只去研究所试验室做对比试验，根据其开启时流量的大小来确定生产中阀的开启压力点。随着市场需求的日趋增大，用户对产品质量稳定性要求越来越严格，这些试验台的弊端也日渐明显起来，企业为此也付出了不小的代价。鉴于以上种种原因决定重新设计并制造新的调压阀开启压力性能试验台。
调压阀结构与工作原理 2
图1为典型的旋装式机油滤清器总成结构图，
图2为典型的旋装式机油滤清器总成调压阀结构图。机油滤清器总成的工作原理是：正常工作时机油从滤座进油孔进油再通过螺板进油孔进人到机油滤清器进行过滤，过滤后的机油通过端纹接头内孔经过滤座出油孔流人到发动机主油道内，当主油
前确孔进油孔
Q0
图1机油滤清器总成结构图
座操收接头原纹板孔
机油滤清器
