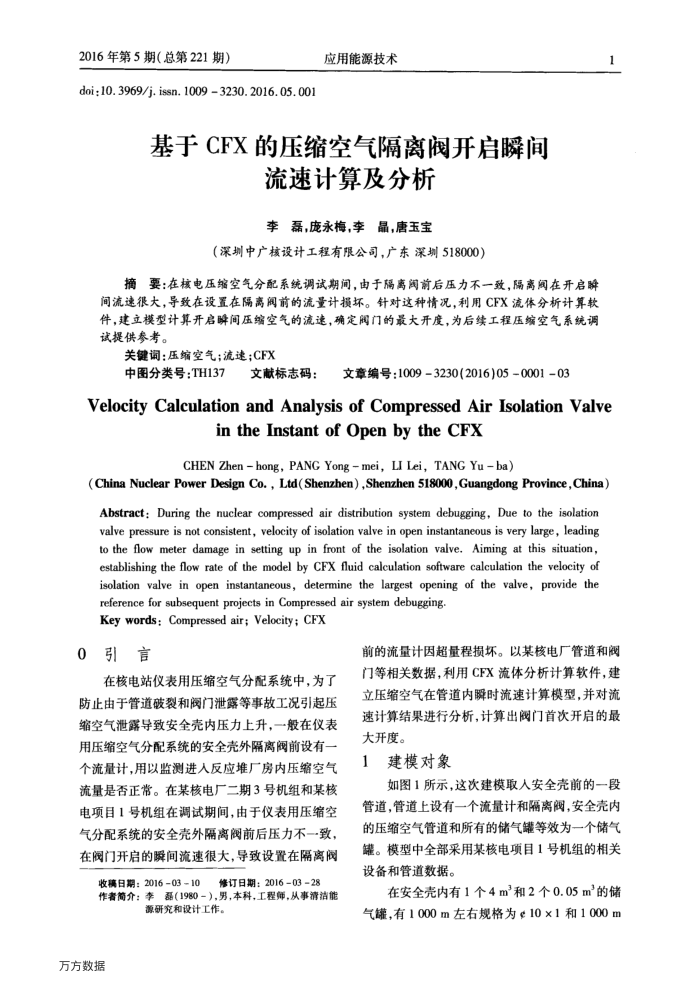

基于CFX的压缩空气隔离阀开启瞬间
流速计算及分析李磊，庞永梅，李晶，唐玉宝
（深圳中广核设计工程有限公司，广东深圳518000）
摘要：在核电压缩空气分配系统调试期间，由于隔离阅前后压力不一致，隔离阅在开启瞬间流速很大，导致在设置在隔离阀前的流量计损坏。针对这种情况，利用CFX流体分析计算软件，建立模型计算开启瞬间压缩空气的流速，确定阀门的最大开度，为后续工程压编空气系统调试提供参考。
关键调：压缩空气；流速；CFX 中图分类号：TH137
7文献标志码：文章编号：1009-3230(2016)05-0001-03
1
Velocity Calculation and Analysis of Compressed Air Isolation Valve
intheInstantofOpenbytheCFX
CHEN Zhen hong, PANG Yong - mei, LI Lei, TANG Yu ba)
(China Nuclear Power Design Co. , Ltd(Shenzhen),Shenzhen 518000,Guangdong Province,China) Abstract: During the nuclear compressed air distribution system debugging, Due to the isolation valve pressure is not consistent, velocity of isolation valve in open instantaneous is very large, leading to the flow meter damage in setting up in front of the isolation valive. Aiming at this situation, establishing the flow rate of the model by CFX fluid calculation software calculation the velocity of isolation valve in open instantaneous, determine the largest opening of the valve, provide the
reference for subsequent projects in Compressed air system debugging Key words: Compressed air; Velocity; CFX
0引言
在核电站仪表用压缩空气分配系统中，为了防止由于管道破裂和阀门泄露等事故工况引起压缩空气泄露导致安全壳内压力上升，一般在仪表用压缩空气分配系统的安全壳外隔离阀前设有一个流量计，用以监测进人反应堆厂房内压缩空气流量是否正常。在某核电厂二期3号机组和某核电项目1号机组在调试期间，由于仪表用压缩空气分配系统的安全壳外隔离阀前后压力不一致，在阀门开启的瞬间流速很大，导致设置在隔离阀
收稿日期：2016-03-10
修订日期：20160328
作者简介：李磊（1980-），男，本科，工程师，从事清洁能
源研究和设计工作。
万方数据
前的流量计因超量程损坏。以某核电厂管道和阀门等相关数据，利用CFX流体分析计算软件，建立压缩空气在管道内瞬时流速计算模型，并对流速计算结果进行分析，计算出阀门首次开启的最大开度。
建模对象 1
如图1所示，这次建模取人安全壳前的一段管道，管道上设有一个流量计和隔离阀，安全壳内的压缩空气管道和所有的储气罐等效为一个储气罐。模型中全部采用某核电项目1号机组的相关设备和管道数据。
在安全壳内有1个4m和2个0.05m的储气罐，有1000m左右规格为10×1和1000m
