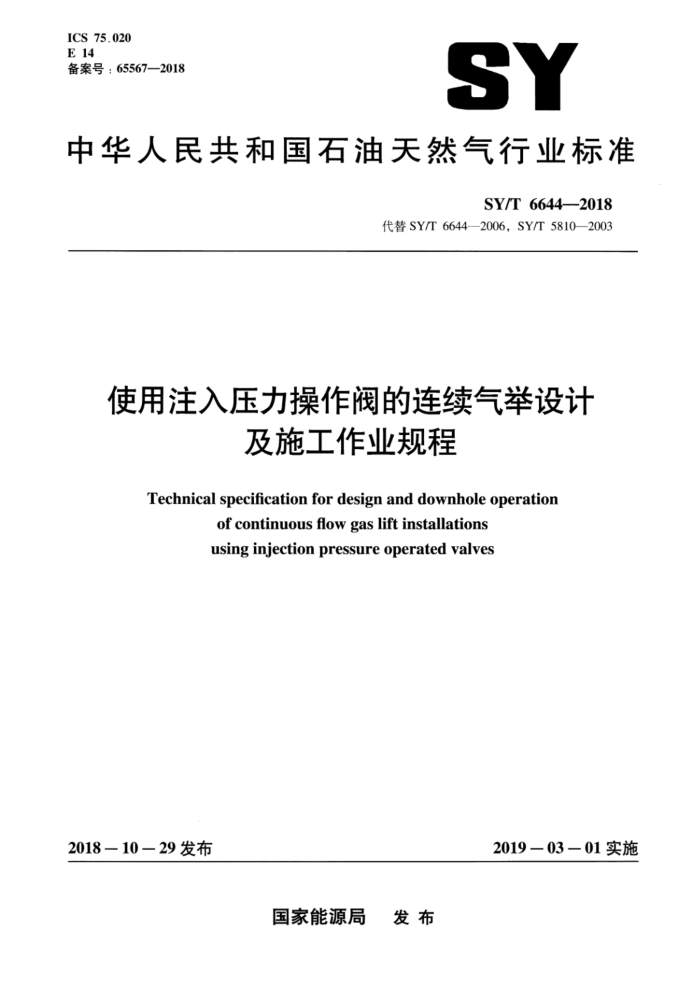

ICS 75.020 E 14 备案号：65567—2018
SY
中华人民共和国石油天然气行业标准
SY/T 66442018
代替SY/T6644—2006，SY/T5810—2003
使用注入压力操作阀的连续气举设计
及施工作业规程
Technical specification for design and downhole operation
of continuous flow gas lift installations using injection pressure operated valves
2019－03－01实施
2018-10一29发布
国家能源局 发布 SY/T 6644--2018
目 次
前言范围
I
1
2 规范性引用文件术语和定义
3 4
符号与缩略语 5 常规设计要点 6 注人压力操作阀连续气举设计气举阀调试与装配
4
8
7
11
8 施工作业 9 健康、安全与环保要求附录A（资料性附录）连续气举井设计基础数据表附录B（资料性附录）注入压力操作阀连续气举设计实例
:11
-
12
13
16 SY/T6644—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6644--2006《使用注人压力操作阀的连续气举井设计推荐作法》和SY/T5810
2003《连续气举采油井设计及施工作业》。本标准以SY/T6644—2006为主，整合了SY/T5810—2003 的部分内容，与SY/T6644一2006相比，除编辑性修改外主要变化如下：
标准名称改为《使用注入压力操作阀的连续气举设计及施工作业规程》；修改了适用范围，增加了“施工作业”内容（见第1章，2006年版的第1章）；删除了“目的”一章（见2006年版的第2章）；增加了规范性引用文件（见第2章）：删除了“定义”一章（见2006年版的第3章）；增加了术语和定义（见第3章》：增加了符号（见第4章）：修改了“连续流问题：注人压力操作阀”，增加了“注人压力操作阀连续气举设计”内容（见第6章，2006年版的第5章）： -增加了气举阀的调试与装配相关内容（见第7章）； -增加了气举井施工作业相关内容（见第8章）： -增加了健康、安全与环保要求（见第9章）；一修改了“用于气举的API符号”为“符号与缩略语”（见第4章，2006年版的附录A）一将设计实例作为资料性附录（见附录B，2006年版的5.1，5.2，5.3）；
-
删除了附录“垂直流压梯度曲线”（见2006年版的附录B）。 本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油化工股份有限公司中原油田分公司采油一厂、西南石油大学、中国石
油化工股份有限公司中原油田分公司石油工程技术研究院、中国石油天然气股份有限公司吐哈油田分公司工程技术研究院。
本标准主要起草人：李小奇、黄学宾、惠朋、郝振宪、金文刚、刘永辉、雷宇、唐玉成、李福林、 张帆、谢辉、魏瑞玲。
本标准代替了SY/T6644—-2006和SY/T5810—2003。 SY/T5810—2003的历次版本发布情况为：
SY/T58101993。
II SY/T 6644—2018
使用注入压力操作阀的连续气举设计及施工作业规程
1范围
本标准规定了使用注人压力操作阀的连续气举设计，气举阀的调试与装配、施工作业及健康、安全与环保要求。
本标准适用于使用注人压力操作阀的连续气举设计及施工作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ2012石油天然气安全规程 SY/T5225一2012石油与天然气钻井、开发、储运防火防爆安全生产技术规程 SY/T5587.3一2013常规修井作业规程第3部分：油气井压井、替喷、诱喷 SY/T5587.5一2018常规修井作业规程第5部分：井下作业井筒准备 SY/T6276石油天然气工业健康、安全与环境管理体系 SY/T6450--2012气举阀的修理、测试和调定推荐作法 SY/T6484-2013气举系统操作、维护及故障诊断推荐作法 SY/T6610 硫化氢环境井下作业场所作业安全规范 SY/T6690一2016井下作业井控技术规程
3术语和定义
下列术语和定义适用于本文件。
3.1
生产压力效应系数PPEF production pressure effect factors 表示阀位置处作用在阀座孔眼面积上的生产压力对气举阀打开起辅助作用的系数。依据气举阀波
纹管面积和阀座孔眼面积计算。
PPeF =(A, / A)/(1-A, / A)或ppEr=A/(A, -A)
3.2
注入气液比injection gas-liquid ratio 气举井每产出单位体积的液体，所需消耗注人气在标准状态下的体积数。
3.3
生产气液比producinggas-liquidratio 气举井每产出单位体积的液体，所伴随产出气体（地层产出气及注入气》在标准状态下的体积数。
1 SY/T 6644—2018
q/qa=1.0-0.2(Pwr/pws)-0.8(Pwr/pws)
5.2.4对于含有油、水、气的多相流在任何条件下（不考虑表皮系数）可用下列关系式表示：
高于泡点压力时：
J=q/(Pws - Pur) pb =(pws - Pp)-J q=(PwsP).J
低于泡点压力时：
qa=(pb- J)/1.8 Amax = Qa Qpb
9 =a[1.0-0.2(Pwr -P)-0.8(Pwf - P,) J9p
利用以上公式可计算所需产量下的井底流压。 5.2.5油井的流出动态取决于许多因素。这些因素之间相互关联，有时很难作出准确预测。目前有许多垂直多相流关系式。气举设计的基础是要找到一个符合实际油井或现存油藏条件的垂直多相流关系式。推荐采用准确的井底流压测量方法来验证这些关系式。 5.2.6垂直多相流关系式可以用于绘制梯度曲线。利用合适的多相流关系式，可以计算给定油井条件下的流出动态，从而计算出产量和气液比。在流人动态关系曲线图上绘制油管流出动态曲线，可以获得合理工况下的气举最佳产量。 5.3油管与环空过流面积/管径
过流面积是气举设计中的重要因素。管径小会增加摩擦损失，可能影响产量。管径过大会导致不稳定流（滑脱损失）和油井间歇出油，间歇出油会发生很多生产问题。气举井设计时，设计人员应进行油管管径敏感性分析，选择一个可以实现稳定流且摩擦损失较小的管径。通常采用系统分析法来选择油管尺寸。 5.4地面设备
气体处理设备、气体压缩机、仪表和管线是气举系统中投资最大的部分。这些设备的设计规范不在本标准之内。地面设备应提供干燥、洁净、无腐蚀的注人气，并确保系统压力、流量稳定。另外，地面生产设备的回压损失应相对较低。 5.5注气压力
注气压力取决于供气系统的排出压力，而不是最优气举动态时的压力。通常情况下，相同气量下注气点越深则产量越高；若注气点接近生产层，则气举系统更高效、经济；注气点越深，产出相同液量所需要的注气量越少。 5.6启动压力 5.6.1气举系统允许在短时间内使用高于平常注气压力的启动压力。大部分气举系统都有一个正常的供气压力范围。选择高于正常压力的压力仅限定于油井卸载至特定阶段（可使用高压气体压缩机或高压气源来进行临时卸载或启动气举井）。正常气举时注气压力小于启动压力。
5
