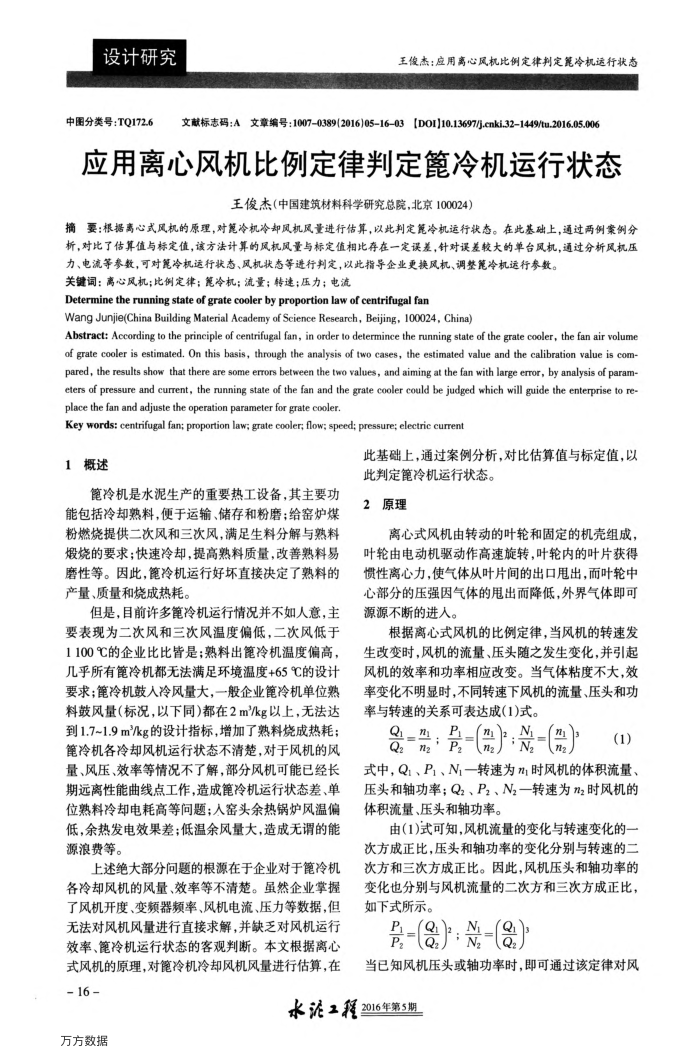

设计研究
中图分类号：TQ172.6
王俊杰：应用离心风机比例定律判定麓冷机运行状态
文献标志码：A文章编号：10070389(2016)051603[D01]10.13697/j.cnki.321449/tu.2016.05.006
应用离心风机比例定律判定篦冷机运行状态
王俊杰（中国建筑材料科学研究总院，北京100024）
捕要：根据离心式风机的原理，对宽冷机冷却风机风量进行估算，以此判定第冷机运行状态。在此基础上，通过两例案例分析，对比了估算值与标定值，该方法计算的风机风量与标定值相比存在一定误差，针对误差较大的单台风机，通过分析风机压
力、电流等参数，可对冷机运行状态、风机状态等进行判定，以此指导企业更换风机、调整篇冷机运行参数。关键词：离心风机；比例定律；篇冷机；流量；转速；压力；电流
Determine the running state of grate cooler by proportion law of centrifugal fan
Wang Junjie(China Building Material Academy of Science Research, Beijing, 100024, China)
Abstract: According to the principle of centrifugal fan, in order to determince the running state of the grate cooler, the fan air volume of grate cooler is estimated. On this basis, through the analysis of two cases, the estimated value and the calibration value is com pared, the results show that there are some errors between the two values, and aiming at the fan with large error, by analysis of param-eters of pressure and current, the running state of the fan and the grate cooler could be judged which will guide the enterprise to re place the fan and adjuste the operation parameter for grate cooler.
Key words: centrifugal fan; proportion law; grate cooler; flow; speed; pressure; electric current
1概述
篦冷机是水泥生产的重要热工设备，其主要功能包括冷却熟料，使于运输、储存和粉磨：给窑炉煤粉燃烧提供二次风和三次风，满足生料分解与熟料缎烧的要求：快速冷却，提高熟料质量，改善熟料易磨性等。因此，篦冷机运行好坏直接决定了熟料的产量、质量和烧成热耗。
但是，目前许多篦冷机运行情况并不如人意，主要表现为二次风和三次风温度偏低，二次风低于 1100℃的企业比比皆是：熟料出管冷机温度偏高，几乎所有篦冷机都无法满足环境温度+65℃的设计要求；笔冷机鼓人冷风量大，一般企业篦冷机单位熟料鼓风量（标况，以下同)都在2m/kg以上，无法达到1.7~1.9m/kg的设计指标，增加了熟料烧成热耗；篦冷机各冷却风机运行状态不清楚，对于风机的风量、风压、效率等情况不了解，部分风机可能已经长期远离性能曲线点工作，造成肇冷机运行状态差、单位熟料冷却电耗高等问题：人案头余热锅炉风温偏低，余热发电效果差；低温余风量大，造成无谓的能源浪费等。
上述绝大部分问题的根源在于企业对于篦冷机各冷却风机的风量、效率等不清楚。虽然企业掌握了风机开度、变频器频率、风机电流、压力等数据，但无法对风机风量进行直接求解，并缺乏对风机运行效率、篦冷机运行状态的客观判断。本文根据离心式风机的原理，对篦冷机冷却风机风量进行估算，在
- 16 万方数据
此基础上，通过案例分析，对比估算值与标定值，以
此判定篦冷机运行状态。 2原理
离心式风机由转动的叶轮和固定的机壳组成，
叶轮由电动机驱动作高速旋转，叶轮内的叶片获得惯性离心力，使气体从叶片间的出口甩出，而叶轮中心部分的压强因气体的甩出而降低，外界气体即可源源不断的进人。
根据离心式风机的比例定律，当风机的转速发生改变时，风机的流量、压头随之发生变化，并引起风机的效率和功率相应改变。当气体粘度不大，效率变化不明显时，不同转速下风机的流量、压头和功率与转速的关系可表达成(1)式。
Qn.P(n).(n)3 Q=n2（nn2）
(1)
式中，Qi、Pi、Ni一转速为n时风机的体积流量、压头和轴功率；Q2、P2、N2一转速为nz时风机的体积流量、压头和轴功率。
由(1)式可知,风机流量的变化与转速变化的一次方成正比，压头和轴功率的变化分别与转速的二次方和三次方成正比。因此，风机压头和轴功率的变化也分别与风机流量的二次方和三次方成正比，如下式所示。
Pi(Q)2.N(Q) PQQ）
当已知风机压头或轴功率时，即可通过该定律对风
