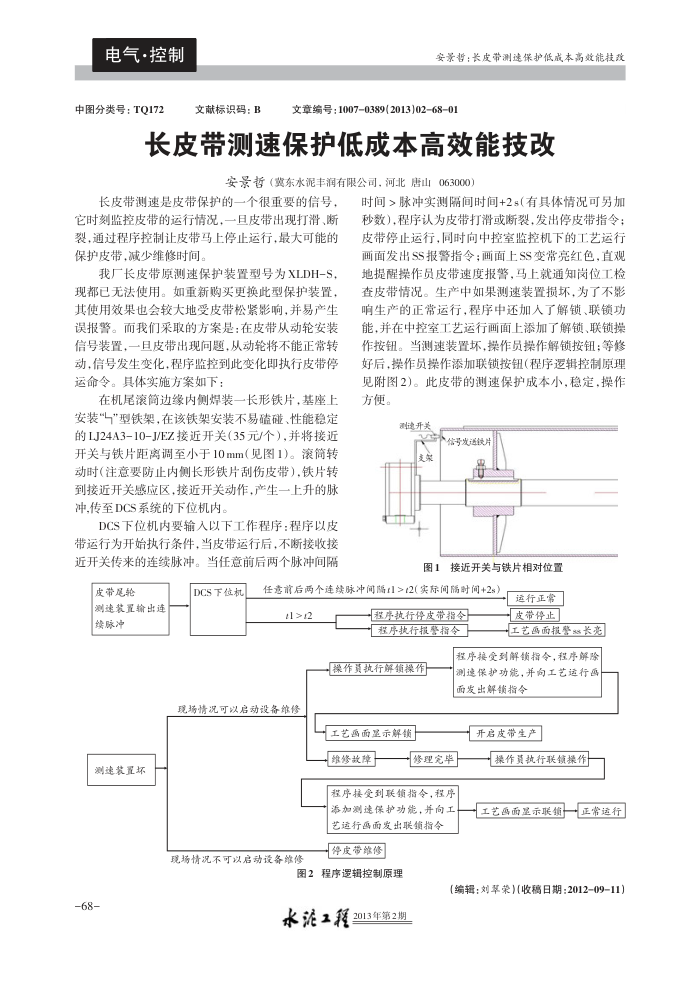

长皮带测速保护低成本高效能技改
安景哲（冀东水泥丰润有限公司，河北唐山063000）
长皮带测速是皮带保护的一个很重要的信号，它时刻监控皮带的运行情况，一且皮带出现打滑、断裂，通过程序控制让皮带马上停止运行，最大可能的保护皮带，减少维修时间。
我厂长皮带原测速保护装置型号为XLDH-S，现都已无法使用。如重新购买更换此型保护装置，其使用效果也会较大地受皮带松紧影响，并易产生误报警。而我们采取的方案是：在皮带从动轮安装信号装置，一日皮带出现问题，从动轮将不能正常转动，信号发生变化，程序监控到此变化即执行皮带停运命令。具体实施方案如下：
在机尾滚筒边缘内侧焊装一长形铁片，基座上安装"L"型铁架，在该铁架安装不易碴碰、性能稳定的LJ24A3-10-J/EZ接近开关（35元/个），并将接近开关与铁片距离调至小于10mm（见图1）。滚简转动时（注意要防止内侧长形铁片刮伤皮带），铁片转到接近开关感应区，接近开关动作，产生一上升的脉冲,传至DCS系统的下位机内。
DCS下位机内要输入以下工作程序：程序以皮带运行为开始执行条件，当皮带运行后，不断接收接近开关传来的连续脉冲。当任意前后两个脉冲间隔
皮带轮
测速装置输出连续脉冲
测速装置坏-89-
DCS下位机
时间>脉冲实测隔间时间+2s（有具体情况可另加秒数），程序认为皮带打滑或断裂，发出停皮带指令皮带停止运行，同时向中控室监控机下的工艺运行画面发出SS报警指令：画面上SS变常亮红色，直双地提醒操作员皮带速度报警，马上就通知岗位工检查皮带情况。生产中如果测速装置损坏，为了不影响生产的正常运行，程序中还加人了解锁、联锁功能，并在中控室工艺运行画面上添加了解锁、联锁操作按钮。当测速装置坏，操作员操作解锁按钮：等修好后，操作员操作添加联锁按钮（程序逻辑控制原理见附图2）。此皮带的测速保护成本小，稳定，操作方便。
速开关
产信号发送较片
支
图1接近开关与铁片相对位置
任意前后两个连续脉冲间隔11>(2(实际间隔时间+2s)
1>2
现场情况可以启动设务份现场情况不可以启动设备维修
程库执行停皮带指令序执行报警指令
操作员执行解锁操作工艺画面显示解锁
维修故障
运行正常皮带停止
工艺面报警总长亮
程序接受到解锁指令，程序解除测速保护功能，并向工艺运行函
面发出解锁指令开启皮带生产
修理完毕
程序接受到联锁指令，程序添加测速保护功能，并向工艺运行画面发出联锁指令停皮带维修
图2程序逻辑控制原理
操作执行联锁操作
工艺画面显示联锁正常运行
【编辑：刘萃荣）(收稿日期：2012-09-11）
