轴承外套的专用拆卸工具李家强胡玉江吕江
轮式工程机械变速器和后桥差速器内的轴承磨损严重及滚珠损坏时，需要更换新轴承。由于旧轴承外套残留在壳体内，镶嵌比较紧固，很难取出。为此自制了一种专用拆卸工具，使用起来非常方便。

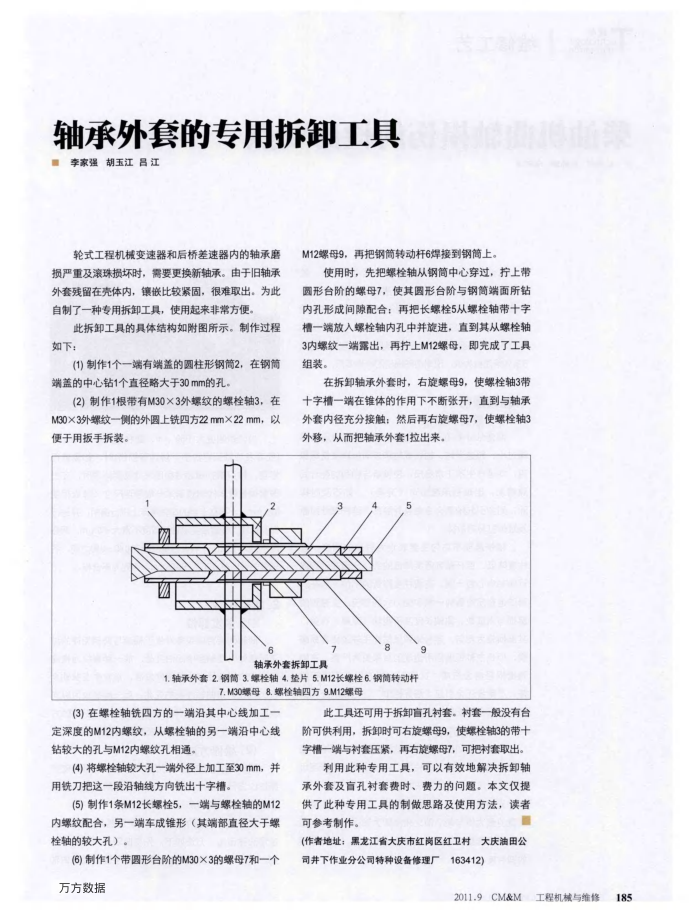

此拆卸工具的具体结构如附图所示。制作过程如下：
(1)制作1个一端有端盖的柱形钢筒2，在钢筒端盖的中心钻1个直径略大于30mm的孔。
(2）制作1根带有M30×3外螺纹的螺栓轴3，在 M30X×3外螺纹一侧的外图上铣四方22mm×22mm，以便于用扳手拆装。
M12螺母9，再把钢筒转动杆6焊接到钢筒上。
使用时，先把螺栓轴从钢筒中心穿过，拧上带形台阶的螺母7，使其圆形台阶与钢筒端面所钻内孔形成间隙配合：再把长螺栓5从螺栓轴带十字槽一端放入螺栓轴内孔中并旋进，直到其从螺栓轴 3内螺纹一端露出，再拧上M12螺母，即完成了工具组装。
在拆卸轴承外套时，右旋螺母9，使螺栓轴3带十字槽一端在锥体的作用下不断张开，直到与轴承外套内径充分接触；然后再右旋螺母7，使螺栓轴3 外移，从而把轴承外套1拉出来。
轴承外套拆卸工具
1.轴承外套2.钢筒3.螺栓轴4.垫片5.M12长螺栓6.钢筒转动杆
7.M30螺母8.螺栓轴四方9.M12螺母
(3)在螺栓轴铣四方的一端沿其中心线加工一定深度的M12内螺纹，从螺栓轴的另一端沿中心线钻较大的孔与M12内螺纹孔相通
(4）将螺栓轴较大孔一端外径上加工至30mm，并用铣刀把这一段沿轴线方向铣出十字槽。
(5）制作1条M12长螺栓5，一端与螺栓轴的M12 内螺纹配合，另一端车成锥形（其端部直径大于螺栓轴的较大孔）。
(6)制作1个带圆形台阶的M30×3的螺母7和一个万方数据
此工具还可用于拆卸盲孔衬套。衬套一般没有台阶可供利用，拆卸时可右旋螺母9，使螺栓轴3的带十字槽一端与衬套压紧，再右旋螺母7，可把衬套取出。
利用此种专用工具，可以有效地解决拆卸轴承外套及盲孔衬套费时、费力的问题。本文仅提供了此种专用工具的制做思路及使用方法，读者可参考制作。
（作者地址：黑龙江省大庆市红岗区红卫村大庆油田公司井下作业分公司特种设备修理厂163412)
