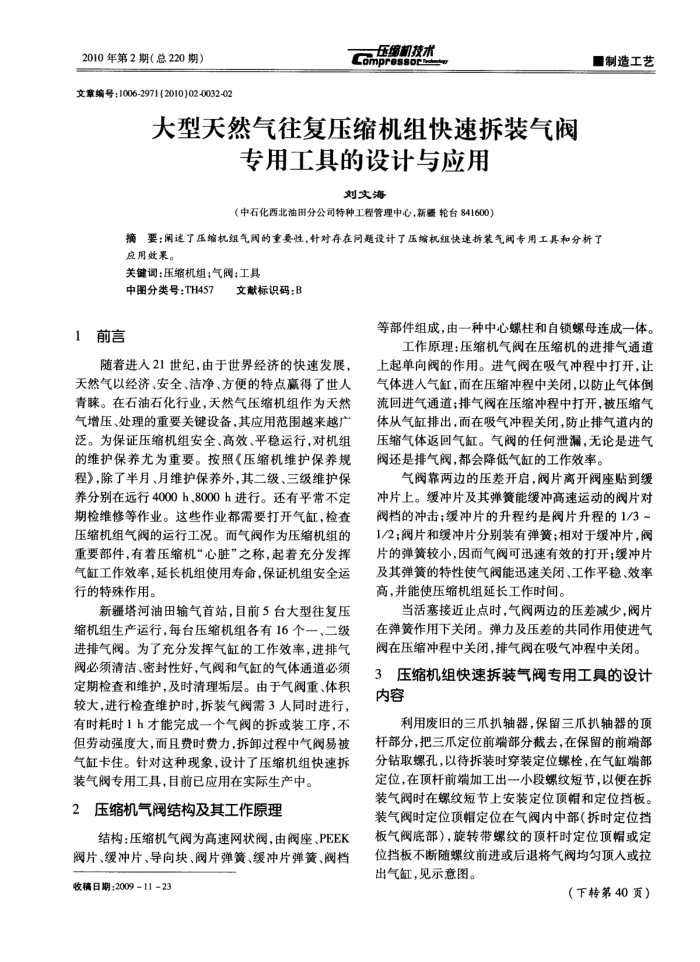

2010年第2期（总220期）
文章编号：1006-2971(2010)02-0032-02
迅缔利技术 Compressorie
大型天然气往复压缩机组快速拆装气阀
专用工具的设计与应用
刘文海
（中石化西北油田分公司待种工程管理中心，新轮台841600）
■制造工艺
摘要：闲述了压缩机组气阅的重要性，针对存在间题设计了压缩机组快速拆装气阔专用工具和分析了应用效果。
关键调：压缩机组；气阀；工具
中图分类号：TH457
1前言
文献标识码：B
等部件组成，由一种中心螺柱和自锁螺母连成一体。
工作原理：压缩机气阀在压缩机的进排气通道
随着进人21世纪，由于世界经济的快速发展，天然气以经济、安全、洁净、方便的特点赢得了世人青睐。在石油石化行业，天然气压缩机组作为天然气增压、处理的重要关键设备，其应用范围越来越广泛。为保证压缩机组安全、高效、平稳运行，对机组的维护保养尤为重要。按照《压缩机维护保养规程》，除了半月、月维护保养外，其二级、三级维护保养分别在远行4000h、8000h进行。还有平常不定期检维修等作业。这些作业都需要打开气缸，检查压缩机组气阀的运行工况。而气阀作为压缩机组的重要部件，有着压缩机“心脏”之称，起着充分发挥气缸工作效率，延长机组使用寿命，保证机组安全运行的特殊作用。
新疆塔河油田输气首站，目前5台大型往复压缩机组生产运行，每台压缩机组各有16个、二级进排气阀。为了充分发挥气缸的工作效率，进排气闽必须清洁、密封性好，气阀和气缸的气体通道必须定期检查和维护，及时清理垢层。由于气阀重、体积较大，进行检查维护时，拆装气阀需3人同时进行，有时耗时1h才能完成一个气阀的拆或装工序，不但劳动强度大，而且费时费力，拆卸过程中气阀易被气缸卡住。针对这种现象，设计了压缩机组快速拆
装气阀专用工具，目前已应用在实际生产中。 2压缩机气阀结构及其工作原理
结构：压缩机气阀为高速网状阀，由阀座、PEEK 阀片、缓冲片、导向块、阀片弹簧、缓冲片弹簧、阀档收稿日期：20091123
上起单向阀的作用。进气阀在吸气冲程中打开，让气体进人气缸，面在压缩冲程中关闭以防止气体倒流回进气通道；排气阀在压缩冲程中打开，被压缩气体从气缸排出，而在吸气冲程关闭，防止排气道内的压缩气体返回气缸。气阀的任何泄漏，无论是进气阀还是排气阀，都会降低气缸的工作效率。
气阀靠两边的压差开启，阀片离开阀座贴到缓冲片上。缓冲片及其弹簧能缓冲高速运动的阀片对阀档的冲击；缓冲片的升程约是阀片升程的1/3 1/2；阀片和缓冲片分别装有弹簧；相对于缓冲片，阀片的弹簧较小，因而气阀可迅速有效的打开；缓冲片及其弹簧的特性使气阀能迅速关闭、工作平稳、效率高，并能使压缩机组延长工作时间。
当活塞接近止点时，气阀两边的压差减少，阀片在弹簧作用下关闭。弹力及压差的共同作用使进气阀在压缩冲程中关闭，排气阀在吸气冲程中关闭。 3压缩机组快速拆装气阀专用工具的设计内容
利用废旧的三爪扒轴器，保留三爪扒轴器的顶杆部分，把三爪定位前端部分截去，在保留的前端部分钻取螺孔，以待拆装时穿装定位螺栓，在气缸端部定位，在顶杆前端加工出一小段螺纹短节，以便在拆装气阀时在螺纹短节上安装定位顶帽和定位挡板。装气阀时定位顶帽定位在气阀内中部（拆时定位挡板气阀底部），旋转带螺纹的顶杆时定位顶帽或定位挡板不断随螺纹前进或后退将气阀均匀顶入或拉出气缸，见示意图。
（下转第40页）
