装载机侧开式机罩门的
导向支撑装置郑国亮李子献
1.存在的问题
装载机机罩的侧开式机罩门的铰链安装在门轴一侧，机置门处于悬臂状态。经长期使用后，铰链不可避免产生变形，使远离铰链一端下沉，造成机罩门门锁
与锁柱错位、机罩门难以锁紧。 2.改进方法
为了消除机罩门在使用过程中产生下沉问题，并为机罩门在锁紧后提供支撑力，我公司设计了一种用于侧
开式机罩门的导向支撑装置。该装置电机置门1、机置框架2、导向支座3、导向槽4、支架5、橡胶头6、导向槽支架7、导向支座固定架8组成，如图 1和图2所示。
机罩门1一端通过链连接于机罩框架2上，另一端的内侧焊接了该导向支撑装置。机置框架2上焊接了支架5

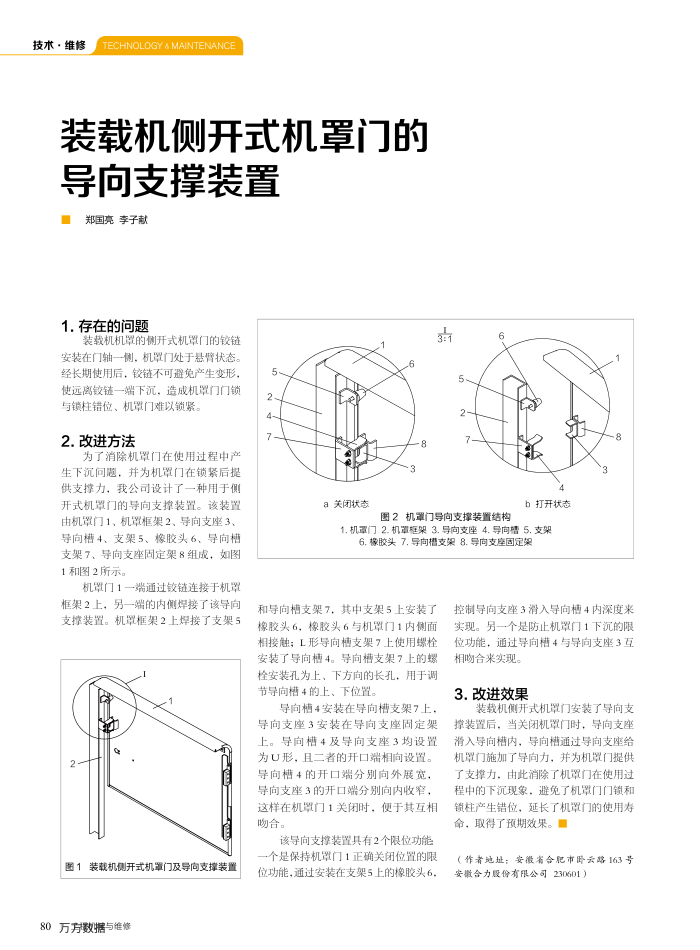

图1装载机侧开式机罩门及导向支撑装置 80万数据与维修
a关闭状态
围图2机罩门导向支撑装置结构
b打开状态
1.机罩门2.机罩框架3.导向支座4.导向槽5.支架
6.橡胶头7.导向槽支架8.导向支座固定架
和导向槽支架7，其中支架5上安装了橡胶头6，橡胶头6与机罩门1内侧面相接触；L形导向槽支架7上使用螺栓安装了导向槽4。导向槽支架7上的螺栓安装孔为上、下方向的长孔，用于调节导向槽4的上、下位置。
导向植4安装在导向槽支架7上，导向支座3安装在导向支座固定架上。导向槽4及导向支座3均设置为U形，且二者的开口端相向设置。导向槽4的开口端分别向外展宽，导向支座3的开口端分别向内收窄，这样在机罩门1关闭时，便于其互相吻合。
该导向支撑装置具有2个限位功能个是保持机罩门1正确关闭位置的限位功能，通过安装在支架5上的橡胶头6.
控制导向支座3滑入导向槽4内深度来实现。另一个是防止机罩门1下沉的限位功能，通过导向槽4与导向支座3互
相吻合来实现。 3.改进效果
装载机侧开式机罩门安装了导向支撑装置后，当关闭机置门时，导向支座消入导向槽内，导向槽通过导向支座给机罩门施加了导向力，并为机罩门提供了支撑力，由此消除了机罩门在使用过程中的下沉现象，避免了机罩门门锁和锁柱产生错位，延长了机罩门的使用寿命，取得了预期效果。
（作者地址：安徽省合肥市略云路163号安微合力股份有限公司230601）
