结构改进
装载机属具的新型快换装置刘思好张亚娟
多用途装载机可使用户在不增加投资的前提下，使机器充分发挥效能，完成多种作业，提高了机器的性价比。很多生产厂家都相继推出了多用途装载机，如沃尔沃装载机上可更换的作业装置（属具）多达60～70种，如抓斗、侧卸斗、石料夹钳、木料夹钳、除雪板、推土板、破碎锤、起重与叉式升降装置等。
传统作业装置的更换方法须通过拆装销轴来进行，需要专用的拆卸和安装工具，熟练工人更换一次作业装置耗时在1h 以上。而配装快换装置的装载机则不同，驾驶员在驾驶室内操纵手柄，就能在作业现场完成各种作业装置的快速拆装，既保证了施工安全，又减少了拆卸安装时间，还能避免销轴在拆装过程中损坏。
目前国产快换装置大多存在机构复杂、加工工艺复杂、操作繁琐、可靠性低等诸多问题。如有的快换装置利用连杆机构来实现液压缸的伸缩，结构复杂，占用空间较大：有的快换装置采用双活塞杆式，其可利用行程短，加工时难以保证同轴度：有的快换装置采用浮动式液压缸，因缺少必要的外保护，容易产生冲击和磨损，可靠性低。
针对目前国内快换装置出现的不足，我们开发出一种新型快换装置，具有结构简单、易于加工、操作方便、可靠性高等优点。
1.原理及组成
装载机属具快换装置（见附图）主要由快换架和快换液压缸等组成，通过操纵电磁阀手柄，控制快换液压缸的
182万充据维修CM&M2011.2
伸缩，即可实现快速切换，挂接不同属具，从而满足一机多用的要求。
(1）脱开属具
当需要脱开属具时，通过控制电磁
阀，快换液压缸有活塞杆一侧在压力油的推动下，带动同侧连接销7进行轴向缩回运动，抵达限定位置后，液压缸缸筒在反作用力的作用下，带动另一侧连接销7缩回。
(2）挂接属具
当需要挂接属具时，通过控制电磁阀，快换液压缸有活塞杆一侧在压力油的推动下，带动同侧连接销7进行轴向伸出运动，当抵达限定位置后，液压缸缸简在反作用力的作用下带动另一侧连接销7朝相反方向伸出。
(3）限位装置
活塞杆伸出时的位置限定可通过杆
头卡碰侧板2来实现，活塞杆缩回时的位置限定则由杆头卡碰限位板8来实现
(4)指示杆
连接活塞杆和连接销的锁紧组合11 上设有指示杆12，当活塞杆伸出或缩进时，指示杆12可随之相应进行摆动，驾驶员在座椅上通过观察指示杆12（漆有醒目颜色）在液压缸伸长和收缩全过程的位置状况，可方便地获得快换装置与属具之间的衔接状况，避免因误操作而导致连接销伸出不到位、属具意外松脱等现象，保证了拆装安全。
2.主要特点
(1）通用性好
装载机属具快换装置一律采用国际标准接口，具有非常好的通用性和匹配性，并于2009年1月形成企业标准《轮式
の
①

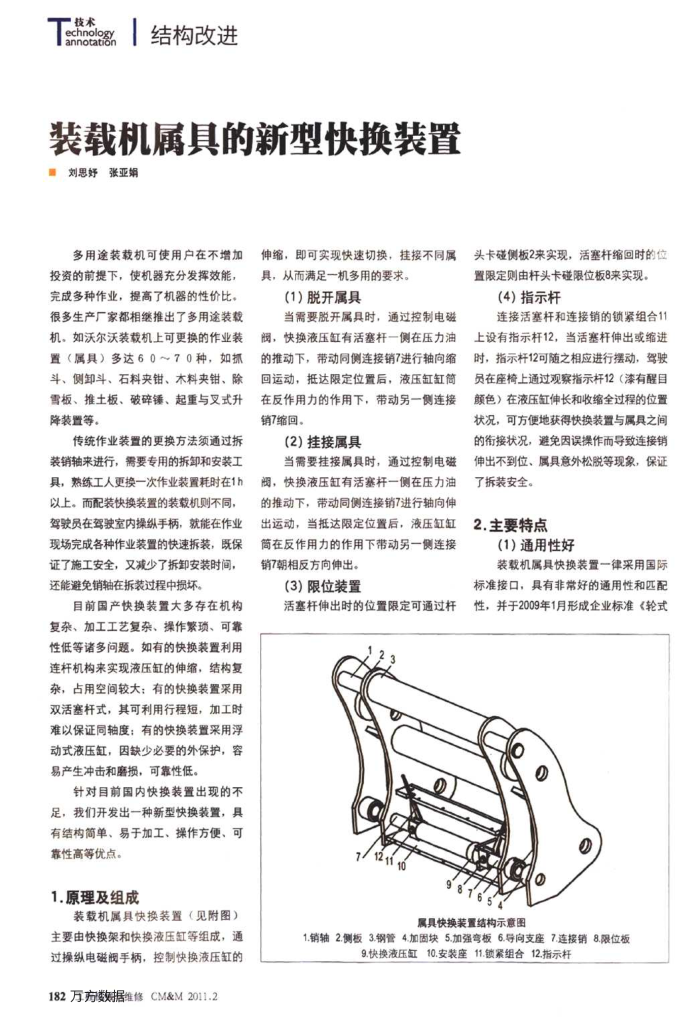

属具快换装置结构示意图
1.销轴2.侧板3.钢管4.加固块5.加强弯板6.导向支座7.连接销8.限位板
9.快换液压缸10.安装座11.锁紧组合12.指示杆
