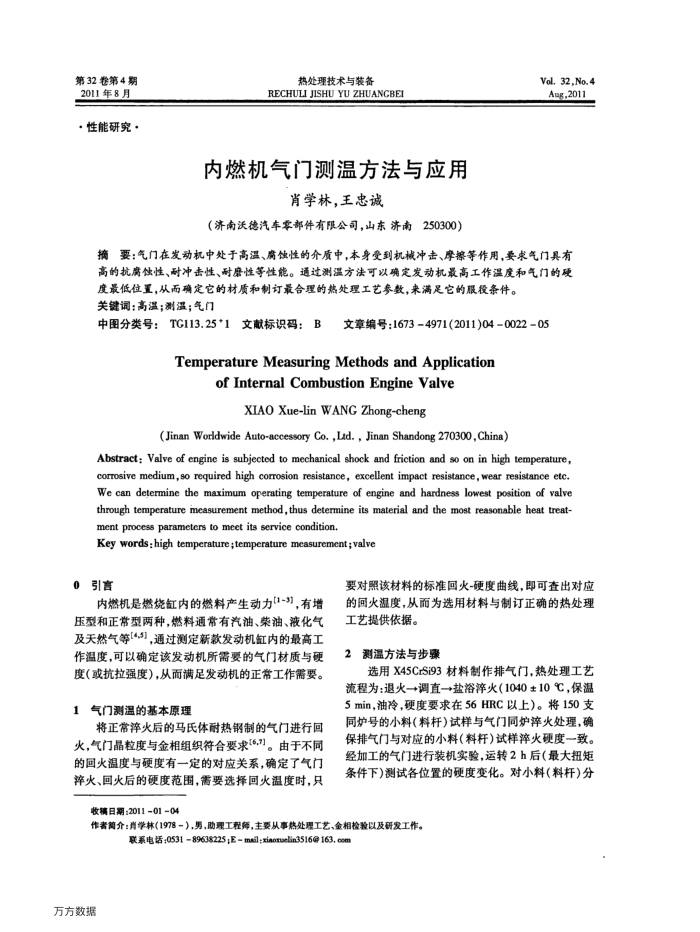

第32卷第4期 2011年8月
·性能研究·
热处理技术与装备
RECHULI JISHU YU ZHUANCBEI
内燃机气门测温方法与应用
肖学林，王忠诚
（济南沃德汽车军部件有限公司，山东济南250300）
Vol. 32,No.4 Aug,2011
摘要：气门在发动机中处于高温、腐蚀性的介质中，本身受到机械冲击、摩擦等作用，要求气门具有高的抗腐蚀性、耐冲击性、耐磨性等性能。通过测温方法可以确定发动机最高工作温度和气门的硬
度最低位置，从而确定它的材质和制订最合理的热处理工艺参数，来满足它的服役条件。关键词：高温；测温；气门
中图分类号：TG113.25*1
文献标识码：B：
文章编号：16734971(2011)04002205
TemperatureMeasuringMethodsandApplication
ofInternalCombustionEngineValve
XIAO Xue-lin WANG Zhong-cheng
(Jinan Worldwide Auto-accessory Co. ,Lad. , Jinan Shandong 270300,China)
Abstract: Valve of engine is subjected to mechanical shock and friction and so on in high temperature, corrosive medium,so required high corrosion resistance, excellent impact resistance,wear resistance etc. We can determine the maximum operating temperature of engine and hardness lowest position of valve through temperature measurement method,thus determine its material and the most reasonable heat treat-ment process parameters to meet its service condition.
Key words:high temperature;temperature measurement;valve
草
内燃机是燃烧缸内的燃料产生动力[1-3]，有增压型和正常型两种，燃料通常有汽油、柴油、液化气及天然气等[4,5]，通过测定新款发动机缸内的最高工作温度，可以确定该发动机所需要的气门材质与硬度（或抗拉强度），从面满足发动机的正常工作需要。
1气门测温的基本原理
将正常率火后的马氏体耐热钢制的气门进行回火，气门晶粒度与金相组织符合要求[6,7]。由于不同的回火温度与硬度有一定的对应关系，确定了气门淬火、回火后的硬度范围，需要选择回火温度时，只
收稿日期：2011-0104
要对照该材料的标准回火-硬度曲线，即可查出对应的回火温度，从而为选用材料与制订正确的热处理工艺提供依据。
2测温方法与步骤
选用X45CrSi93材料制作排气门热处理工艺流程为：退火→+调直→盐浴泽火（1040±10℃，保温 5min，油冷，硬度要求在56HRC以上）。将150支同炉号的小料（料杆）试样与气门同炉痒火处理，确保排气门与对应的小料（料杆）试样萍火硬度一致。经加工的气门进行装机实验，运转2h后（最大扭矩条件下)测试各位置的硬度变化。对小料(料杆)分
作者简介：肖学林(1978-），男，助理工程师，主要从事热处理工艺、金相检验以及研发工作。
联系电话：053189638225;Emsil;xiaomaelin3516@163,com
万方数据
