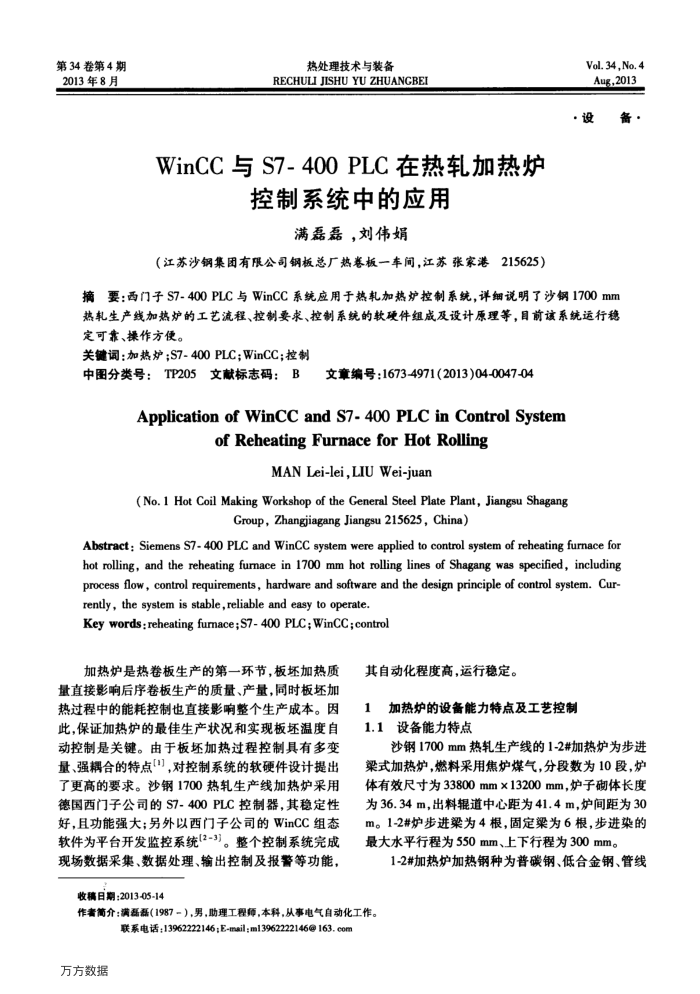

第34卷第4期 2013年8月
热处理技术与装备
RECHULI JISHU YUZHUANGBEI
WinCC与S7-400PLC在热轧加热炉
控制系统中的应用
满磊磊，刘伟娟
（江苏沙钢集团有限公司钢板总厂热卷板一车间，江苏张家港215625）
Vol.34,No.4 Aug,2013
·设备·
摘要：西门子S7-400PLC与WinCC系统应用于热札加热炉控制系统，详细说明了沙钢1700mm 热轧生产线加热炉的工艺流程、控制要求、控制系统的软硬件组成及设计原理等，目前该系统运行稳定可靠、操作方使。
关键词：加热炉;S7-400PLC；WinCC;控制
中图分类号：TP205文献标志码：B文章编号：1673-4971(2013)04-0047-04
ApplicationofWinCCandS7-40oPLCinControlSystem
of Reheating Furnace for Hot Rolling
MAN Lei-lei,LIU Wei-juan
(No.1 Hot Coil Making Workshop of the General Steel Plate Plant, Jiangsu Shagang
Group，Zhangjiagang Jiangsu 215625，China）
Abstract: Siemens S7- 400 PLC and WinCC system were applied to control system of reheating furnace for hot rolling, and the reheating furmace in 1700 mm hot rolling lines of Shagang was specified, including process flow, control requirements, hardware and sofware and the design principle of control system. Cur rently, the system is stable,reliable and easy to operate.
Key words: reheating fumace;S7- 400 PLC; WinCC;control
加热炉是热卷板生产的第一环节，板坏加热质量直接影响后序卷板生产的质量、产量，同时板坏加热过程中的能耗控制也直接影响整个生产成本。因此，保证加热炉的最佳生产状况和实现板坏温度自动控制是关键。由于板坏加热过程控制具有多变量、强耦合的特点，对控制系统的软硬件设计提出了更高的要求。沙钢1700热轧生产线加热炉采用德国西门子公司的S7-400PLC控制器，其稳定性好，且功能强大；另外以西门子公司的WinCC组态软件为平台开发监控系统(2-3)。整个控制系统完成现场数据采集、数据处理、输出控制及报警等功能，
收稿日期：2013-05-14
其自动化程度高，运行稳定。
加热炉的设备能力特点及工艺控制 1.1设备能力特点
沙钢1700mm热轧生产线的1-2#加热炉为步进梁式加热炉，燃料采用焦炉煤气，分段数为10段，炉体有效尺寸为33800mm×13200mm，炉子砌体长度为36.34m，出料辑道中心距为41.4m，炉间距为30 m。1-2#炉步进梁为4根，固定梁为6根，步进染的最大水平行程为550mm、上下行程为300mm。
1-2#加热炉加热钢种为普碳钢、低合金钢、管线
作奢简介：满磊磊（1987－），男，助理工程师，本科，从事电气自动化工作。
联系电话：13962222146;E-msil;m13962222146@163.com
