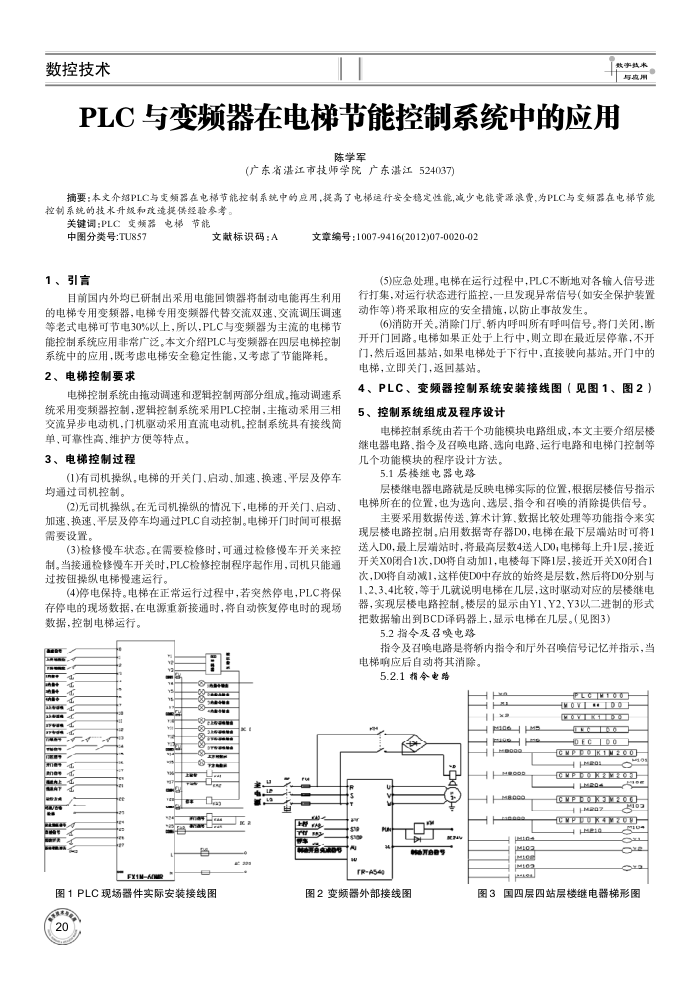

PLC与变频器在电梯节能控制系统中的应用
陈学军
(广东省湛江市技师学院广东湛江524037)
摘要：本文介绍PLC与变频器在电梯节能控制系统中的应用，提高了电梯运行安全稳定性能，减少电能资源浪费，为PLC与变频器在电梯节能控制系统的技水升级和改造提供经验参考：
关键调:PLC变频器电梯节能
文献标识码：A
中图分类号：TU857 1、引言
文章编号：1007-9416(2012)07-0020-02
(5)应急处理。电梯在运行过程中，PLC不断地对各输人信号进行打集，对运行状态进行监控，一且发现异常信号(如安全保护装置
目前国内外均已研制出采用电能回馈器将制动电能再生利用的电梯专用变频器，电梯专用变频器代替交流双速、交流调压调速等老式电梯可节电30%以上，所以，PLC与变频器为主流的电梯节能控制系统应用非常广泛，本文介绍PLC与变频器在四层电梯控制
系统中的应用，既考虑电梯安全稳定性能，又考虑了节能降耗。 2、电梯控制要求
电梯控制系统由拖动调速和逻辑控制两部分组成，拖动调速系统采用变频器控制,逻辑控制系统采用PLC控制，主动采用三相交流异步电动机，门机驱动采用直流电动机。控制系统具有接线简
单、可靠性高、维护方便等特点。 3、电梯控制过程
(1)有司机操纵。电梯的开关门、启动、加速、换速、平层及停车均通过司机控制。
(2)无司机操纵。在无司机操纵的情况下，电梯的开关门、启动加速、换速、平层及停车均通过PLC自动控制。电梯开门时间可根据需要设置，
(3)检修慢车状态。在需要检修时，可通过检修慢车开关来控制。当接通检修慢车开关时.PLC检修控制程序起作用，司机只能通过按钮操纵电梯慢速运行。
(4)停电保持。电梯在正常运行过程中，若突然停电，PLC将保存停电的现场数据，在电源重新接通时，将自动恢复停电时的现场数据，控制电梯运行。
国
AAA
5
aa 通
EX1M-6
a
电，15
wia w
z 22s
图1PLC现场器件实际安装接线图
动作等)将采取相应的安全措施，以防止事故发生。
(6)消防开关。消除门厅、轿内呼叫所有呼叫信号。将门关闭，断开开门回路。电梯如果正处于上行中，则立即在最近层停靠，不开门，然后返回基站，如果电梯处于下行中，直接驶向基站。开门中的电梯，立即关门，返回基站。
4、PLC、变频器控制系统安装接线图（见图1、图2） 5、控制系统组成及程序设计
电梯控制系统由若于个功能模块电路组成，本文主要介绍层楼继电器电路、指令及召唤电路，选向电路、运行电路和电梯门控制等几个功能模块的程序设计方法。
5.1层楼继电器电路
层楼继电器电路就是反映电梯实际的位置，根据层楼信号指示电梯所在的位置，也为选向、选层、指令和召晚的消除提供信号。
主要采用数据传送、算术计算、数据比较处理等功能指令来实现层楼电路控制。启用数据奇存器D0，电梯在最下层端站时可将1 送人DO，最上层端站时，将最高层数4送人DO；电梯每上升1层，接近开关X0困合1次，D0将自动加1.电楼每下降1层，接近开关X0闭合1 次，D0将自动减1，这样使D0中存放的始终是层数，然后将D0分别与 1、2.3.4比较，等于儿就说明电梯在儿层，这时驱动对应的层楼继电器，实现层楼电路控制楼层的显示由Y1，Y2、Y3以二进制的形式把数据输出到BCD译码器上，显示电梯在几层。（见图3）
5.2指令及召唤电路
指令及召唤电路是将轿内指令和厅外召唤信号记忆并指示，当电梯响应后自动将其消除。
5.2.1指今电路
PLGTWTO
f /ka a T
HEOR
4800
s9 sg
rR-A548
KN
e aea
e号
pse2 j
图2变频器外部接线图
MOID0(
600
GMPOKINEGO
H mRas
GMPEF
4 ae
S1D4A4- dNE) CVPTKE
4 e1e
图3国四层四站层楼继电器梯形图
