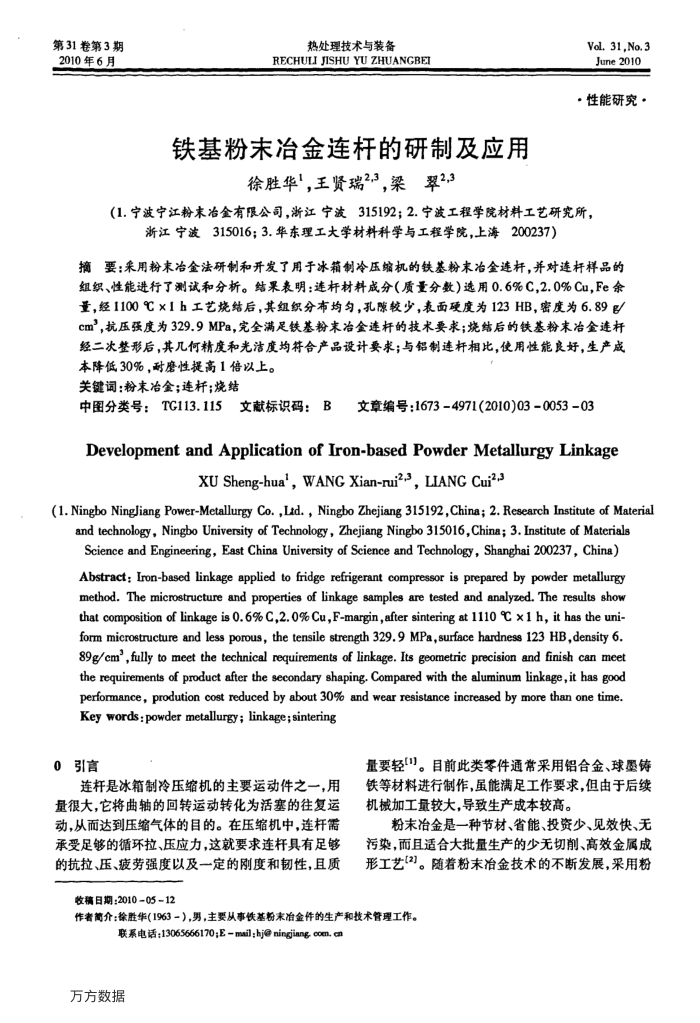

第31卷第3期 2010年6月
热处理技术与装备
RECHULIJISHUYUZHUANGBEI
铁基粉末冶金连杆的研制及应用
徐胜华'，王贤瑞23，梁翠2,3
Vol. 31,No.3 June2010
·性能研究·
（1.宁波宁江粉末冶金有限公司，浙江宁波315192；2.宁波工程学院材料工艺研究所，
浙江宁波315016；3.华东理工大学材料科学与工程学院，上海200237）
摘要：来用粉末冶金法研制和开发了用于冰箱制冷压缩机的铁基粉末冶金连杆，并对连杆样品的组织、性能进行了测试和分析。结果表明：连杆材料成分（质量分数)选用0.6%C,2.0%Cu,Fe余量，经1100℃×1h工艺烧结后，其纽织分布均匀，孔陈较少，表面硬度为123HB，密度为6.89g cm",抗压强度为329.9MPa，完全满足铁基粉末冶金连杆的技术要求；烧结后的铁基粉末冶金连杆经二次整形后，其几何精度和光洁度均符合产品设计要求；与铝制连杆相比，使用性能良好，生产成
本降低30%，耐鹿性提高1倍以上。关键词：粉末冶金；连杆；烧结
中图分类号：TG113.115文献标识码：B
文章编号：1673-4971(2010)03-0053-03
Development and Application of Iron-based Powder MetallurgyLinkage
XU Sheng-hua', WANG Xian-rui2.3, LIANG Cui?.3
(1. Ningbo NingJiang Power-Metallurgy Co. ,Ld. , Ningbo Zhejiang 315192,China; 2. Research Institute of Material
and technology, Ningbo University of Technology, Zhejiang Ningbo 315016,Chin8; 3. Institute of Materials Science and Engineering, East China University of Science and Technology, Shanghai 200237, China) Abstract: Iron-based linkage applied to fridge refigerant compressor is prepared by powder metallurgy method. The microstructure and properties of linkage samples are tested and analyzed. The results show that composition of linkage is 0. 6% C,2. 0% Cu,F-margin,after sintering at 1110 C ×1 h, it has the uni-form microstructure and less porous, the tensile strength 329.9 MPa,surface hardness 123 HB,density 6. 89g/cm',fully to meet the technical requirements of linkage. Its geometric precision and finish can meet the requirements of product after the secondary shaping. Compared with the aluminum linkage,it has good performance, prodution cost reduced by about 30% and wear resistance increased by more than one time. Key words: powder metallurgy; linkage;sintering
0引言
连杆是冰箱制冷压缩机的主要运动件之一，用量很大，它将曲轴的回转运动转化为活塞的往复运动，从而达到压缩气体的目的。在压缩机中，连杆需承受足够的循环拉、压应力，这就要求连杆具有足够的抗拉、压、疲劳强度以及一定的刚度和韧性，且质
收稿日期：2010=05-12
量要轻"]。目前此类零件通常采用铝合金、球墨铸铁等材料进行制作，虽能满足工作要求，但由于后续机械加工量较大，导致生产成本较高。
粉末冶金是一种节材、省能、投资少、见效快、无污染，而且适合大批量生产的少无切削、高效金属成形工艺[2]。随着粉末冶金技术的不断发展，采用粉
作者简介：徐胜华(1963-），男，主要从事铁基粉末冶金件的生产和技术管理工作。
联系电话：13065666170;Email：hj@ningjiang.com.cn
万方数据
