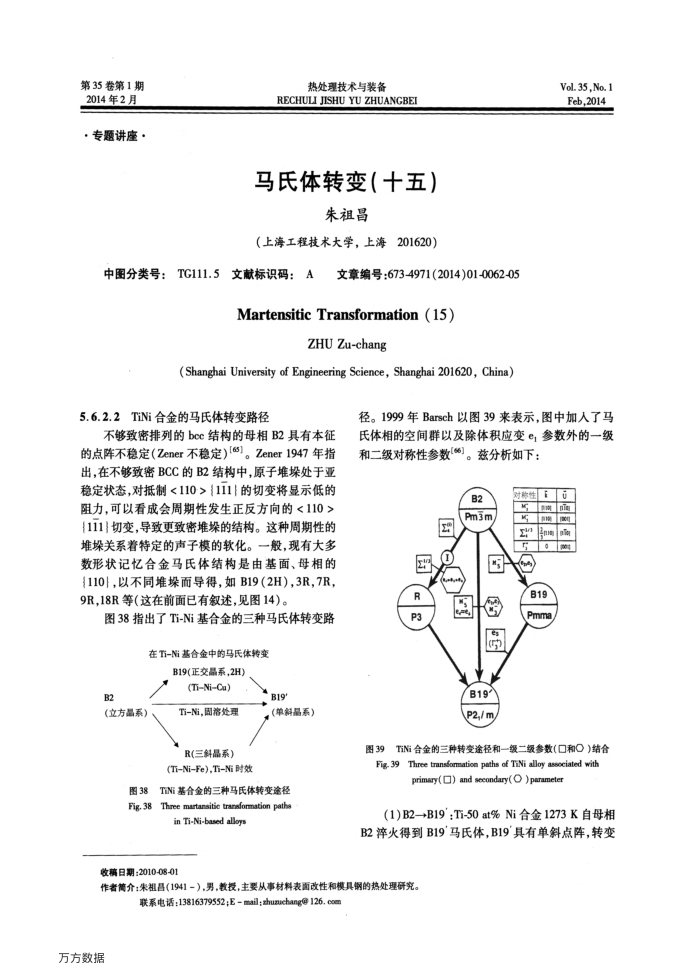

第35卷第1期 2014年2月
·专题讲座·
热处理技术与装备
RECHULI JISHUYUZHUANGBEI 马氏体转变（十五）
朱祖昌
（上海工程技术大学，上海201620）
中图分类号：TG111.5文献标识码：A
文章编号：673-4971(2014)01-0062-05
MartensiticTransformation（15)
ZHU Zu-chang
(Shanghai University of Engineering Science, Shanghai 201620, China)
5.6.2.2TiNi合金的马氏体转变路径
不够致密排列的bcc结构的母相B2具有本征的点阵不稳定（Zener不稳定）[65]。Zener1947年指出，在不够致密BCC的B2结构中，原子堆垛处于亚稳定状态，对抵制<110>1111]的切变将显示低的阻力，可以看成会周期性发生正反方向的<110>(111]切变，导致更致密堆垛的结构。这种周期性的堆垛关系着特定的声子模的软化。一般，现有大多数形状记忆合金马氏体结构是由基面、母相的 110l，以不同堆垛而导得，如B19（2H），3R，7R， 9R，18R等（这在前面已有叙述，见图14）。
图38指出了Ti-Ni基合金的三种马氏体转变路
在Ti-Ni基合金中的马氏体转变
B19(正交晶系，2H)
B2
(立方晶系）
(MIN) Ti-Ni，固溶处理
R(三斜晶系)
(TiNiFe),TiNi 时效
B19°
（单斜晶系）
图38TiNi基合金的三种马氏体转变途径 Fig, 38Three martansitie traneformation pathe
in Ti-Ni-based alloys
收籍日期：2010-08-01
Vol.35,No.1 Feb,2014
径。1999年Barsch以图39来表示，图中加人了马氏体相的空间群以及除体积应变e,参数外的一级和二级对称性参数()。兹分析如下：
B2 Pm3m
O
*
R P3
/B19 P2,/m
对种性i
me Km
0et
/B19 Pmma
图39TiNi合金的三种转变途径和一级二级参数(口和O）结合 Fig. 39 Three transformation paths of TiNi alloy associated with
primary() and seeondary(O )parameter
(1)B2→B19'：Ti-50at%Ni合金1273K自母相 B2萍火得到B19'马氏体，B19具有单斜点阵，转变
作者篇介：未租昌（1941-），男，教投，主要从事材料表面改性和模具钢的热处理研究。
联系电话：13816379552;Email;chuzuchang@126.com
万方数据
