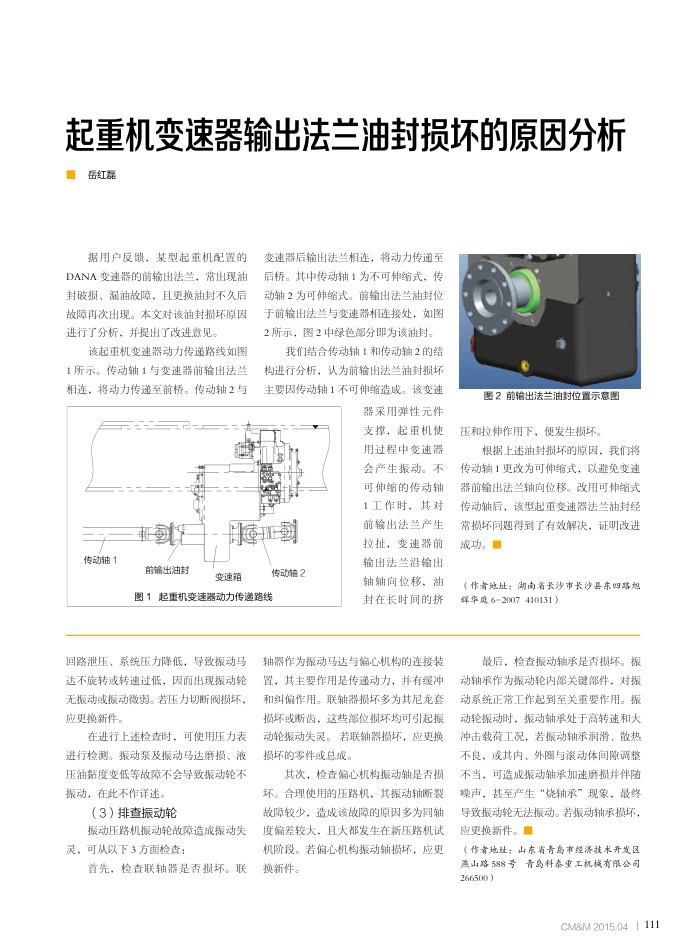

起重机变速器输出法兰油封损坏的原因分析岳红磊
据用户反馈，某型起重机配置的 DANA变速器的前输出法兰，常出现油封破损、漏油故障，且更换油封不久后故障再次出现。本文对该油封损坏原因进行了分析，并提出了改进意见。
该起重机变速器动力传递路线如图 1所示。传动轴1与变速器前输出法兰相连，将动力传递至前桥。传动轴2与
传动轴1
的输出油封
变速箱
变速器后输出法兰相连，将动力传递至后桥。其中传动轴1为不可伸缩式，传动轴2为可伸缩式。前输出法兰油封位于前输出法兰与变速器相连接处，如图 2所示，图2中绿色部分即为该油封。
我们结合传动轴1和传动轴2的结构进行分析，认为前输出法兰油封损坏
主要因传动轴1不可伸缩造成。该变速
器采用弹性元件支撑，起重机使用过程中变速器会产生振动。不可伸缩的传动轴 1工作时，其对前输出法兰产生拉扯，变速器前
传动2
图1起重机变速器动力传递路线
回路泄压、系统压力降低，导致振动马达不旋转或转速过低，因而出现振动轮无振动或振动微。若压力切断阀损坏，应更换新件。
在进行上述检查时，可使用压力表进行检测。振动泵及振动马达磨损、液压油黏度变低等故障不会导致振动轮不振动，在此不作详述。
（3）排查振动轮
振动压路机振动轮故障造成振动失灵，可从以下3方面检查：
首先，检查联轴器是否损坏。联
输出法兰沿输出轴轴向位移，油封在长时间的挤
轴器作为振动马达与偏心机构的连接装置，其主要作用是传递动力，并有缓冲和纠偏作用。联轴器损坏多为其尼龙套损坏或断齿，这些部位损坏均可引起振动轮振动失灵。若联轴器损坏，应更换损坏的零件或总成。
其次，检查偏心机构振动轴是否损坏。合理使用的压路机，其振动轴断裂故障较少，造成该故障的原因多为同轴度偏差较大，且大都发生在新压路机试机阶段。若偏心机构振动轴损坏，应更换新件。
图2前输出法兰油封位置示意图压和拉伸作用下，便发生损坏。
根据上述油封损坏的原因，我们将传动轴1更改为可伸缩式，以避免变速器前输出法兰轴向位移。改用可伸缩式传动轴后，该型起重变速器法兰油封经常损坏问题得到了有效解决，证明改进成功。
（作者地址：湖南省长沙市长沙景东四路知辉华威62007 410131)
最后，检查振动轴承是否损坏。振动轴承作为振动轮内部关键部件，对振动系统正常工作起到至关重要作用。振动轮振动时，振动轴承处于高转速和大冲击载荷工况，若振动轴承润滑、散势不良，或其内、外圈与滚动体间隙调整不当，可造成振动轴承加速磨损并伴随噪声，甚至产生“烧轴承”现象，最终导致振动轮无法振动。若振动轴承损坏，应更换新件。
（作者地址：山东省青岛市经济技术开发区燕山路588号青岛科泰重工机械有限公司 266500)
