摊铺机液压缸响应缓慢的原因
及改进方案马冰郑建丰高荣
摊铺机液压系统工作性能是否稳定、可靠是提高摊铺施工质量和效率的关键因素之一。本文针对某型轮式摊铺机液压缸响应缓慢的原因进
行分析，并提出改进方案。 1.液压缸油路的缺陷
某型轮式摊铺机为实现其3组液压缸独立、准确运行功能，采用的液压缸油路如图1所示，优先阀具有提供恒定流量且控制精准的特点，故在该液压缸油路中设置了3个优先阀，并将其串联使用，各个优先阅的优先口和旁通口均接入可
驳系统
找平
系统转向系统
54万数据与维修
15L/min
6
6L/min
4L/min
料斗、平板系统

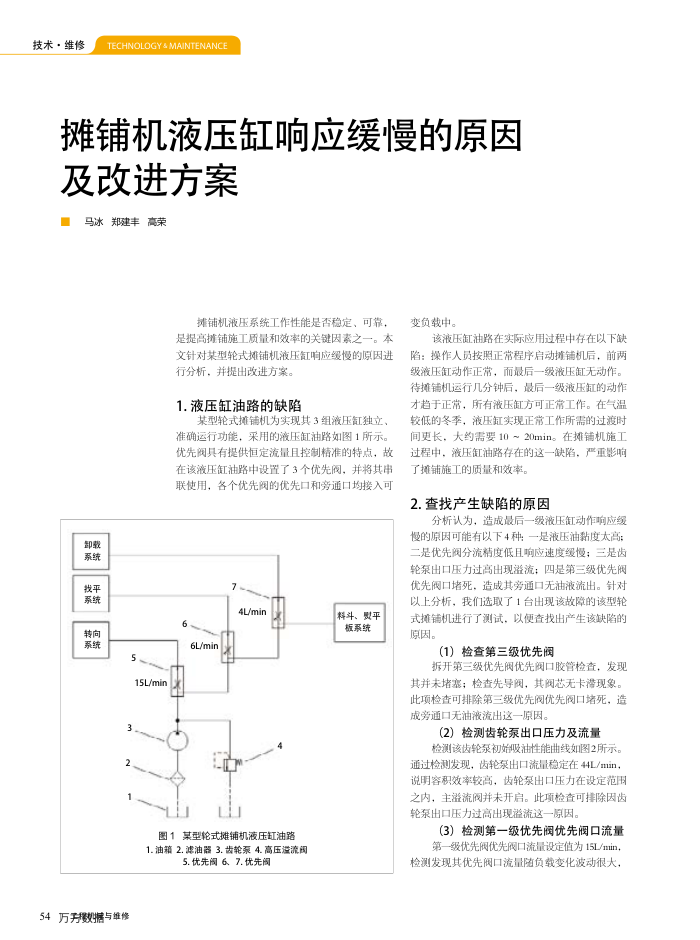

图1某型轮式摊铺机液压缸油路 1.油箱2.滤油器3.齿轮票4.高压溢流闽阔
5.优先间6、7.优先间
变负载中。
该液压缸油路在实际应用过程中存在以下缺陷：损作人员按照正常程序启动摊铺机后，前两级液压缸动作正常，而最后一级液压缸无动作。待摊铺机运行几分钟后，最后一级液压缸的动作才趋于正常，所有液压缸方可正常工作。在气温较低的冬季，液压缸实现正常工作所需的过渡时间更长，大约需要10～20min。在摊铺机施工过程中，液压缸油路存在的这一缺陷，严重影响了摊铺施工的质量和效率。
2.查找产生缺陷的原因
分析认为，造成最后一级液压缸动作响应缓慢的原因可能有以下4种：一是液压油黏度太高：二是优先阀分流精度低且响应速度缓慢；三是齿轮泵出口压力过高出现溢流：四是第三级优先阀优先阀口堵死，造成其旁通口无油液流出。针对以上分析，我们选取了1台出现该故障的该型轮式摊铺机进行了测试，以便查找出产生该缺陷的原因。
(1）检查第三级优先阀
拆开第三级优先阀优先阅口胶管检查，发现其并未堵塞；检查先导阀，其阀芯无卡潜现象。此项检查可排除第三级优先阀优先阀口堵死，造成旁通口无油液流出这一原因。
(2）检测齿轮泵出口压力及流量
检测该齿轮泵初始吸油性能曲线如图2所示。通过检测发现，齿轮泵出口流量稳定在44L/min，说明容积效率较高，齿轮泵出口压力在设定范围之内，主溢流阀并未开启。此项检查可排除因齿轮泵出口压力过高出现溢流这一原因。
(3）检测第一级优先阀优先阀口流量第一级优先阀优先阅口流量设定值为15L/min，
检测发现其优先阀口流量随负载变化波动很大，
