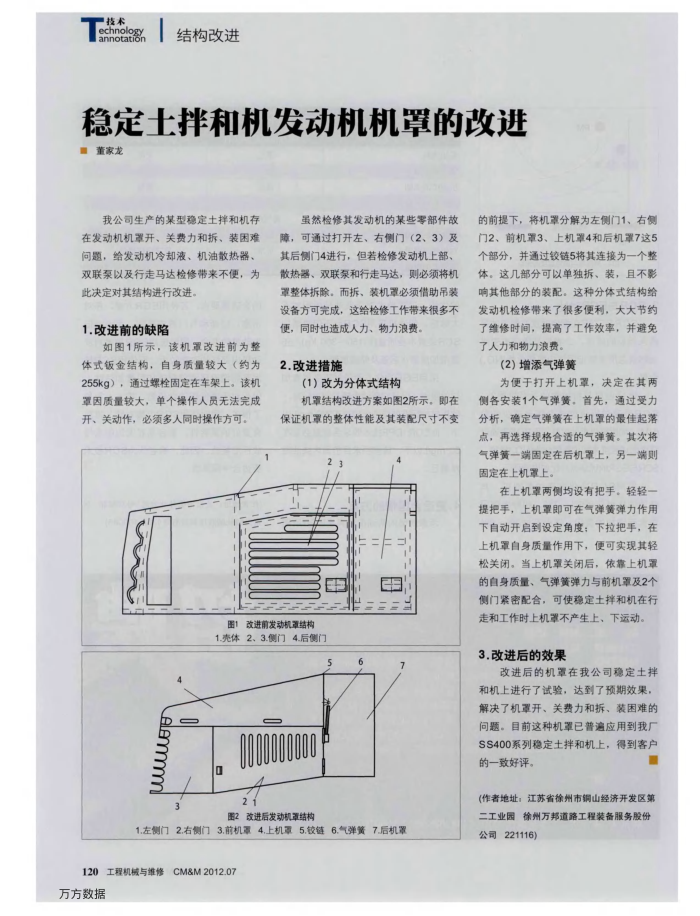

稳定土拌和机发动机机罩的改进董家龙
我公司生产的某型稳定土择和机存在发动机机罩开、关费力和拆、装困难问题，给发动机冷却液、机油散热器、双联泵以及行走马达检修带来不便，为
此决定对其结构进行改进。 1.改进前的缺陷
如图1所示，该机罩改进前为整体式钣金结构，自身质量较大（约为 255kg），通过螺栓固定在车架上。该机罩因质量较大，单个操作人员无法完成开、关动作，必须多人同时操作方可。
虽然检修其发动机的某些零部件故障，可通过打开左、右侧门（2、3）及其后侧门4进行，但若检修发动机上部、散热器、双联泵和行走马达，则必须将机罩整体拆除。而拆、装机罩必须借助吊装设备方可完成，这给检修工作带来很多不
便，同时也造成人力、物力浪费。 2.改进措施
(1）改为分体式结构
机罩结构改进方案如图2所示，即在保证机罩的整体性能及其装配尺寸不变
23
图1改进前发动机罩结构 1.壳体2、3.侧门4.后侧门
em 21
图2改进后发动机罩结构
4
1.左侧门2.右侧门3.前机罩4.上机罩5.铰链6.气弹簧7.后机罩
120工程机械与维修CM&M2012.07 万方数据
的前提下，将机罩分解为左侧门1、右侧门2、前机罩3、上机罩4和后机罩7这5 个部分，并通过链5将其连接为一个整体。这几部分可以单独拆、装，且不影响其他部分的装配。这种分体式结构给发动机检修带来了很多便利，大大节约了维修时间，提高了工作效率，并避免了人力和物力浪费，
（2）增添气弹簧
为便于打开上机罩，决定在其两侧各安装1个气弹簧，首先，通过受力分析，确定气弹簧在上机罩的最佳起落点，再选择规格合适的气弹簧。其次将气弹簧一端固定在后机罩上，另一端则固定在上机置上、
在上机罩两侧均设有把手。轻轻一提把手，上机罩即可在气弹簧弹力作用下自动开启到设定角度；下拉把手，在上机罩自身质量作用下，便可实现其轻松关闭，当上机罩关闭后，依靠上机罩的自身质量、气弹簧弹力与前机罩及2个侧门紧密配合，可使稳定土择和机在行
走和工作时上机置不产生上、下运动， 3.改进后的效果
改进后的机罩在我公司稳定土拌
和机上进行了试验，达到了预期效果，解决了机罩开、关费力和拆、装困难的问题。目前这种机罩已普遍应用到我厂 SS400系列稳定土拌和机上，得到客户的一致好评。
（作者地址：江苏省徐州市绸山经济开发区第二工业园徐州万邦道路工程装备服务股份公司221116
