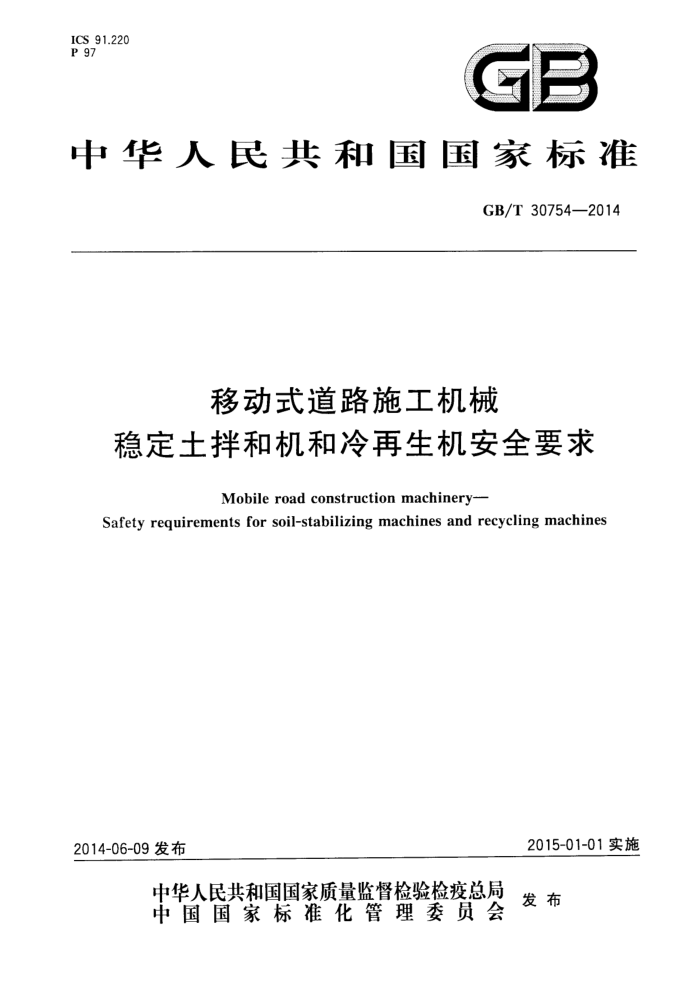

ICS 91.220 P 97
gP
中华人民共和国国家标准
GB/T30754—2014
移动式道路施工机械
稳定土拌和机和冷再生机安全要求
Mobile road construction machinery-
Safety requirements for soil-stabilizing machines and recycling machines
2015-01-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30754—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：北京建筑机械化研究院、徐州徐工筑路机械有限公司、北京建研机械科技有限
公司。
本标准主要起草人：李静、任化杰、周紫晗、吴继霞、蒋慧
1 GB/T 30754—2014
移动式道路施工机械
稳定士拌和机和冷再生机安全要求
1范围
本标准规定了稳定土拌和机和冷再生机的安全要求以及在预定使用和可合理预见的误操作情况下产生的所有相关重大危险、危险情况和事件。
本标准在GB26504的基础上补充了对稳定土拌和机和冷再生机的具体要求。 本标准适用于稳定土拌和机和冷再生机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3767声学声压法测定噪声源声功率级反射面上方近似自由场的工程法 GB/T7920.10道路施工与养护设备稳定土拌和机术语和商业规格 GB/T8196--2003机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T15706机械安全设计通则风险评估与风险减小 GB/T17248.2声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量
一个反射面上方近似自由场的工程法
GB18209.1一2010机械电气安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求
GB/T21152 2土方机械轮胎式机器制动系统的性能要求和试验方法 GB/T21938土方机械液压挖掘机和挖掘装载机动臂下降控制装置要求和试验 GB23821机械安全防止上下肢触及危险区的安全距离 GB26504一2011移动式道路施工机械通用安全要求
3术语和定义
GB/T7920.10和GB/T15706界定的以及下列术语和定义适用于本文件。
3.1
冷再生机recyclingmachines 能对旧路面进行铣刨，并就地将铣刨出来的废旧材料进行破碎、分散、拌匀掺人新增加的路面材料
（水、水泥、石灰、沥青等)混合拌和，铺筑在原基础层或面层的一种机械设备。
4重大危险列表
除表1所列危险外应符合GB26504一2011中附录F的规定。
1 GB/T 30754—2014
表1 重大危险列表
序号 5 5.1
危险振动产生的危险手-臂振动
安全要求和/或防护措施
5
5.1 照明灯、信号灯和标志灯及反射装置
应符合GB26504--2011中5.2的规定。 5.2 操作与处置
应符合GB26504—2011中5.3的规定。 5.3司机位置
应符合GB26504一2011中5.4的规定，但对下列事项应符合如下规定：稳定土拌和机的司机位置应设有司机室以保护司机不受搅拌过程中产生的粉尘的伤害。
5.4 司机座椅
应符合GB26504—2011中5.5的规定。 5.5 操控装置和指示器
应符合GB26504—2011中5.6的规定。 5.6 6启动
应符合GB26504-—2011中5.7的规定。 5.7 停机
应符合GB26504-2011中5.8及下列规定：
即使动力装置（发动机）处于运行中，拌和装置也应能停止；轮式稳定土拌和机的制动系统应符合附录A的规定。
5.8司机位置和维护位置的通道装置
应符合GB26504-2011中5.9的规定，但对下列事项应符合如下规定： -司机位置通道装置的最低踏脚高度可为地面之上700mm；
一最低的3个（或3个以下）踏脚可横向柔性安装，此时这些踏脚应作为一个单元安装。
5.9 防护 5.9.1通则
应符合GB26504—2011中5.10.1～5.10.3及以下规定。
2 GB/T 30754—2014
5.9.2拌和装置 5.9.2.1通则
拌和装置应有防护装置，以防止意外的身体接触，并能防止碎屑和零件飞出。防护装置应符合 GB/T8196一2003中第6章和第7章的规定。防护装置和尾门应与设备保持永久性的连接，即使在其打开时也应如此。 5.9.2.2后防护装置
对于下肢（包括脚部)区域的危险，其防护应符合GB23821和图1的规定。
Q
h mm mm 《100 ≥250 ≤120 ≥280
s
图1# 拌和装置
5.9.2.3侧防护装置
如果预定在机器运行中对转子防护装置的动力驱动的侧板进行操作，则应符合下列要求：
操作装置不应锁定在空挡（中位)以外的任何位置（止一动式控制）；侧防护装置的操作位置应设置在危险区域之外；应在危险区域范围之内设置闪烁的警示黄灯，且只要启动操作装置，黄灯就应闪烁；当操作装置释放时，动力驱动的侧板应能自动恢复至其正常（预设）位置。
5.9.3拌和转子提升装置
提升装置应设有锁定装置，以确保在升起的装置下进行维护时的安全。 如果采用液压式锁定装置，则其应符合GB/T21938的规定。 机械式锁定装置可集成于提升装置，也可是永久性地连接在提升装置上的独立装置。操作手册应
有机械式锁定装置的使用说明。 5.10压力系统
应符合GB26504---2011中5.11的规定。
