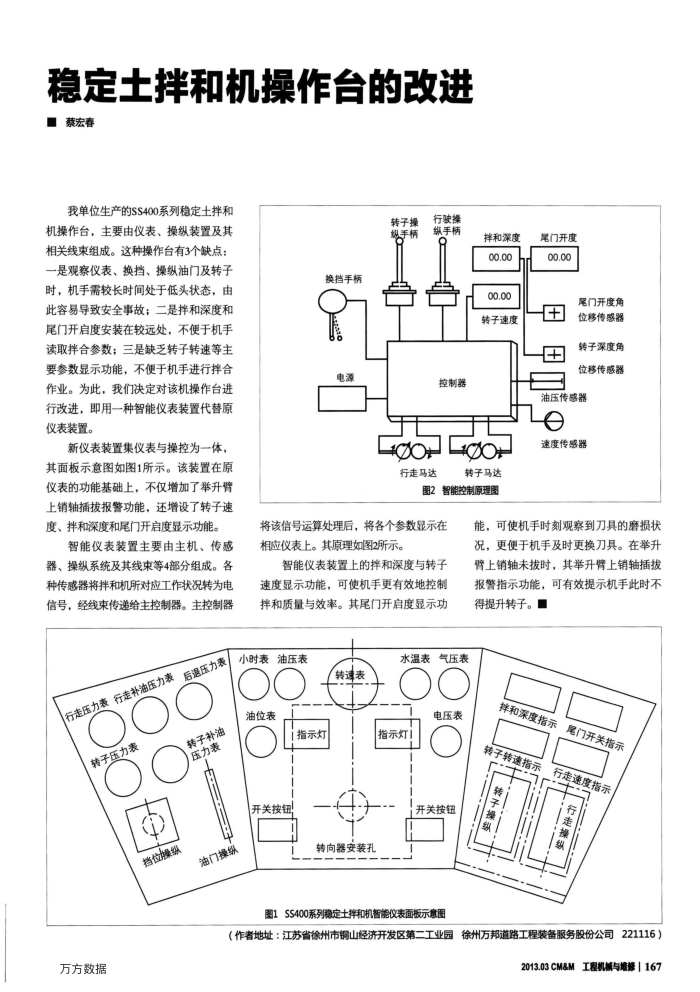

稳定土拌和机操作台的改进 ■蔡宏春
我单位生产的SS400系列稳定土拌和机操作台，主要由仪表、操纵装置及其相关线束组成。这种操作台有3个缺点：一是观察仪表、换挡、操纵油门及转子时，机手需较长时间处于低头状态，由此容易导致安全事故；二是拌和深度和尾门开启度安装在较远处，不便于机手读取拌合参数：三是缺乏转子转速等主要参数显示功能，不便于机手进行拌合作业。为此，我们决定对该机操作台进行改进，即用一种智能仪表装置代替原仪表装置。
新仪表装置集仪表与操控为一体，其面板示意图如图1所示。该装置在原仪表的功能基础上，不仅增加了举升臂上销轴插拔报警功能，还增设了转子速度、拌和深度和尾门开启度显示功能。
智能仪表装置主要由主机、传感器、操纵系统及其线束等4部分组成。各种传感器将拌和机所对应工作状况转为电信号，经线束传递给主控制器。主控制器
后退压力表圭压力表行走补油压力表
转子压力表万方数据
转子补油压力表
挡位操纵
换挡手柄电源
转子操纵手柄
行驶操织手柄 o
控制器
拌和深度 00.00
00.00 转子速度
OOL
LoOt
行走马达
转子马达
图2智能控制原理图
将该信号运算处理后，将各个参数显示在相应仪表上。其原理如图2所示。
智能仪表装置上的择和深度与转子速度显示功能，可使机手更有效地控制拌和质量与效率。其尾门开启度显示功
小时表油压表油位表
「指示灯
开关按钮
油门操织
转速表
转向器安装孔
水温表
气压表
电压表
指示灯1
开关按钮
图1SS400系列稳定土择和机智能仪表面板示意图
尾门开度 00'00
尾门开度角
由 +
位移传感器转子深度角位移传感器
油压传感器 e
速度传感器
能，可使机手时刻观察到刀具的磨损状况，更便于机手及时更换刀具。在举升臂上销轴未拨时，其举升臂上销轴插拨报警指示功能，可有效提示机手此时不得提升转子。■
拌和深度指示
转子转速指示
尾门开关指示行走
度指示
（作者地址：江苏省徐州市铜山经济开发区第二工业园徐州万邦道路工程装备服务股份公司221116）
