旋挖钻机主卷扬机构布置及驱动形式 APPLICATION&MAINTENANCE/应用与维修
实施内容如下:
首先,将需拼装的下单片主弦管安装于2个工装中间下方,用连接销连接下单片与两端工装
其次,找正下单片主弦管与工装连接的水平度及直线度,在中间部位下面等距离地放置几个机械于斤顶进行水平调节,直至其高度误差在合理范围内。
再次,将需拼装的上单片主弦管置于2个工装中间上方,在上、下单片主弦管之间,用等长垂直腹管将主弦管等间距支撑固定,以避免上单片主装管发生挠曲变形。
最后,对上、下单片主弦管的各点水平高度进行复核,确保其误差符合要求。
由于下单片主弦管事先已找平,上单片主弦管受等长垂直腹管间隔支撑平行于下单片,所以上单片主弦管也可以保持水平。
(3)拼接立面斜拉腹管
上、下单片主弦管找平后,可将立面斜拉腹管逐段点焊固定。在逐段点焊固定立面斜拉腹管后,可将主弦管竖直的等长垂直腹管逐级取下
(4)整体焊接
完成吊臂中间的全部腹管点焊固定后,即可拆卸两边作为临时工装的吊臂,然后根据相关焊接工艺对拼装好的吊臀整体实施焊接。
整体焊接时应注意:先在吊臂两边的钦耳连接部位临时焊接钢管(见图 5),再实施整杆焊接,以防止铰耳连接部位因焊接产生变形,导致修复的吊臀
不能与其他吊臂互换连接 4.吊载试验
根据原吊臂的吊载要求,将修复好的臂节与其他臂节相连接,根据工况选择进行110%最大实际静载及100%动载吊载试验。吊载试验合格后,即可将修复的臂节投入正常使用。
(作者地址:湖北省武汉市青山区工业大道 3#“中国一治集团有限公司机械化施工分公司机械安全部430080)
1721工程机械与维修CM&M2013.09
旋挖钻机主卷扬
机构布置及驱动形式刘鑫鹏
旋挖钻机主卷扬机构的功能是提升或下放钻杆。主卷扬机构按其在整机上的位置可分为前置、中置和后置3种,按主卷扬机构的密动形式可分为单减速器驱动和双减速器驱动2种。本文介绍主卷扬机构3种布置形式及2种驱动形式的构造及特点。
1.主卷扬机构布置形式
主卷扬机构安装在旋挖钻机稳杆或变幅机构上称为前置主卷扬机构;安装在回转平台的中部,即回转支承中心附近称为中置主卷扬机构;安装在回转平台的后部,即发动机之后、配重之前称为后置主卷扬机构。
(1)前置主卷扬机构
前置主卷扬机构的布置形式多用于

6
挖掘机底盘改装的小、中型旋挖钻机。且多为单液压马达驱动。因受稳杆或变幅机构空间的限制,此种主卷扬机构条采用直径较小的卷筒,卷筒上缠绕多层钢丝绳。
前置主卷扬机构主要有以下3个优点:一是不需在上车回转平台上安装主卷参扬机构,底盘改造工作量小:二是可使采用自制底盘的旋挖钻机,回转平台布置更加紧凌、合理,从而可减小回转平台的面积,使旋挖钻机操作灵巧、使捷;三是主卷扬机构的提升力只对稳杆产生正压力,而不会对稳杆产生弯矩,从而使稳杆受力较为合理。
前置主卷扬机构的缺点主要是:卷筒只能采用多层钢丝绳缠绕,钢丝绳易
5

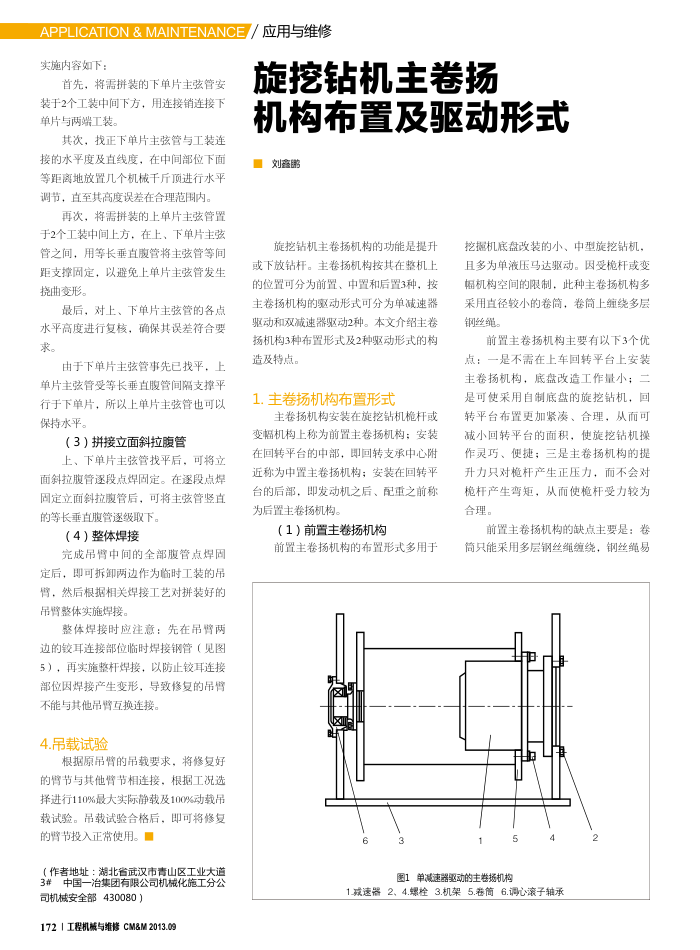

图1单减速器驱动的主卷扬机构
1.减速器2、4.螺栓3.机架5.卷筒6.调心滚子轴承
