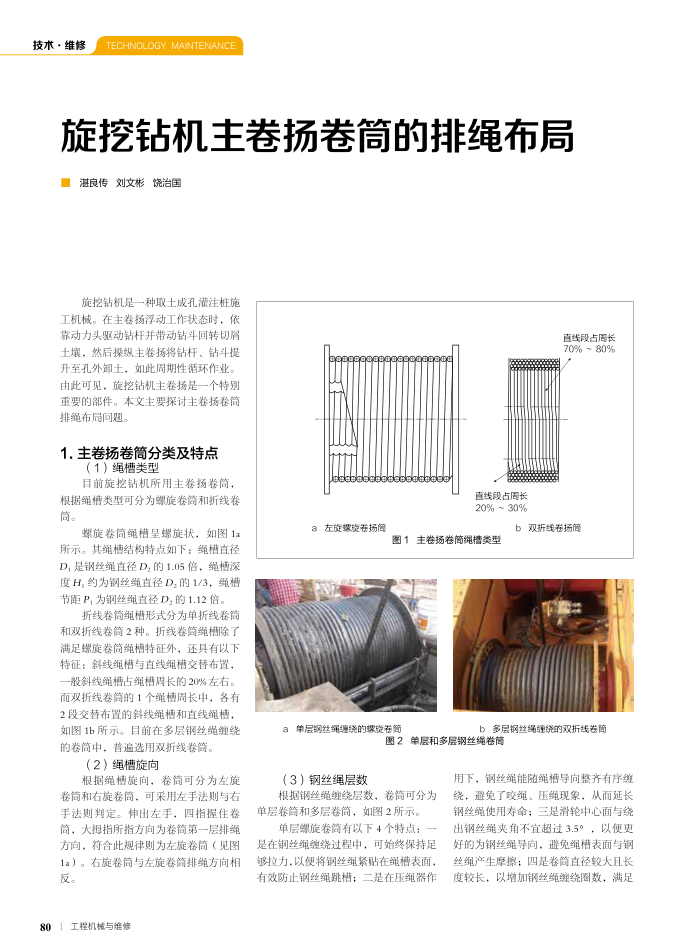

旋挖钻机主卷扬卷筒的排绳布局湛良传刘文彬饶治国
旋挖钻机是一种取土成孔灌注桩施工机械。在主卷扬浮动工作状态时，依
靠动力头驱动钻杆并带动钻斗回转切屑土壤，然后操纵主卷扬将钻杆、钻斗提升至孔外卸土，如此周期性循环作业。由此可见，旋挖钻机主卷扬是一个特别重要的部件。本文主要探讨主卷扬卷筒排绳布局间题。
1.主卷扬卷简分类及特点
（1）绳槽类型
目前旋挖钻机所用主卷扬卷筒，根据绳槽类型可分为螺旋卷筒和折线卷筒。
螺旋卷筒简绳槽呈螺旋状，如图1a 所示。其绳槽结构特点如下：绳槽直径 D，是钢丝绳直径D,的1.05倍，绳槽深度H，约为钢丝绳直径D，的1/3，绳槽节距P，为钢丝绳直径D，的1.12倍。
折线卷简绳槽形式分为单折线卷筒和双折线卷筒2种。折线卷简绳槽除了满足螺旋卷筒绳槽特征外，还具有以下持征：斜线绳模与直线绳模交替布置，一般斜线绳槽占绳槽周长的20%左右。而双折线卷筒的1个绳周长中，各有 2段交替布置的斜线绳槽和直线绳槽如图1b所示。目前在多层钢丝绳绅绕的卷筒简中，普遍选用双折线卷筒。
（2）绳槽旋向
根据绳槽旋向，卷筒可分为左旋卷筒和右旋卷筒，可采用左手法则与右手法则判定。伸出左手，四指握住卷简，大拇指所指方向为卷简第一层排组方向，符合此规律则为左旋卷简（见图 1a）。右旋卷筒与左旋卷筒排绳方向相反。
801工程机械与维修
a左放螺皮卷扬管
直线段占固长 20% ~ 30%
图1主卷扬卷筒绳槽类型
直段点固长 70% ~ 80%
b双折线卷扬管
a单层钢丝绳缠绕的螺旋卷简
b多层钢丝漏缔络的双折线券简
图2单层和多层钢丝绳卷筒
（3）钢丝绳层数
根据钢丝绳缠绕层数，卷筒可分为单层卷简和多层卷简，如图2所示。
单层螺旋卷简有以下4个特点：
是在钢丝绳缠绕过程中，可始终保持足够拉力，以便将钢丝绳紧贴在绳槽表面，有效防止钢丝绳跳槽；二是在压绳器作
用下，钢丝绳能随绳槽导向整齐有序维绕，避免了咬绳、压绳现象，从而延长钢丝绳使用寿命；三是滑轮中心面与绕出钢丝绳夹角不宜超过3.5°：以便更好的为钢丝绳导向，避免绳槽表面与钢丝绳产生摩擦；四是卷筒直径较大且长度较长，以增加钢丝绳缠绕圈数，满足
