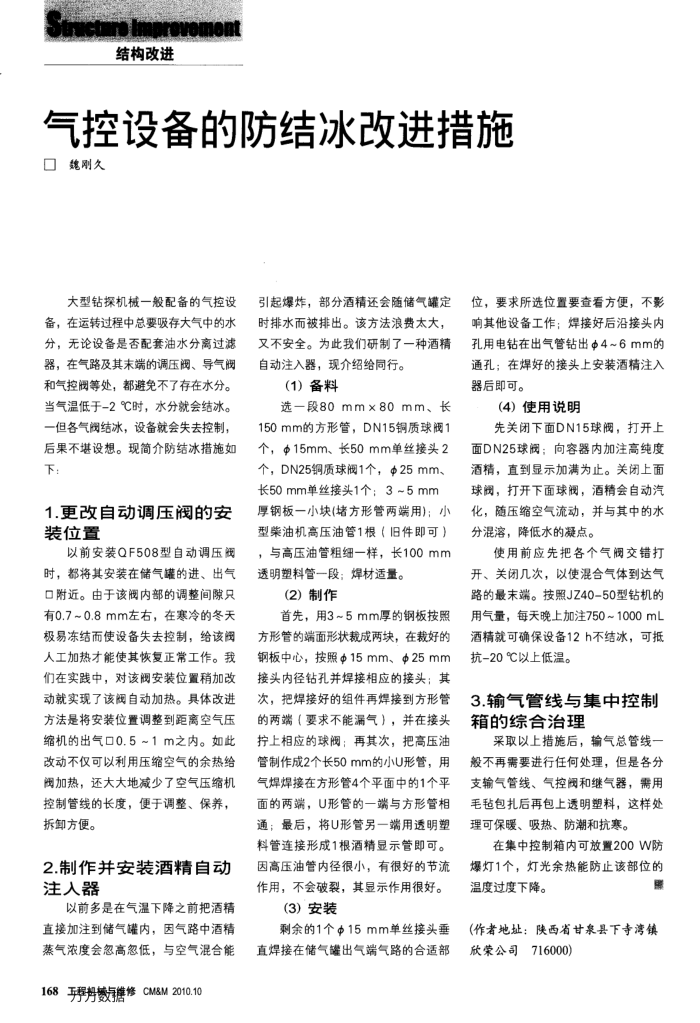

气控设备的防结冰改进措施口魏刚久
大型钻探机械一般配备的气控设备，在运转过程中总要吸存大气中的水分，无论设备是否配套油水分离过滤器，在气路及其末端的调压阀、导气阀和气控阀等处，都避免不了存在水分。当气温低于-2℃时，水分就会结冰。一但各气阀结冰，设备就会失去控制，后果不堪设想。现简介防结冰措施如下：
1.更改自动调压阀的安装位置
以前安装QF508型自动调压阀时，都将其安装在储气罐的进、出气口附近。由于该阀内部的调整间隙只有0.7~0.8mm左右，在寒冷的冬天极易冻结而使设备失去控制，给该阀人工加热才能使其恢复正常工作。我们在实践中，对该阀安装位置稍加改动就实现了该阀自动加热。具体改进方法是将安装位置调整到距离空气压缩机的出气口0.5~1m之内。如此改动不仅可以利用压缩空气的余热给阀加热，还大大地减少了空气压缩机控制管线的长度，便于调整、保养，拆卸方便。
2.制作并安装酒精直动注人器
以前多是在气温下降之前把酒精直接加注到储气罐内，因气路中酒精蒸气浓度会忽高忽低，与空气混合能
168程丹数与推修CM&M2010.10
引起爆炸，部分酒精还会随储气罐定时排水而被排出。该方法浪费太大，又不安全。为此我们研制了一种酒精自动注入器，现介绍给同行。
(1）备料
选-段80mm×80mm、长 150mm的方形管，DN15铜质球阀1 个，15mm、长50mm单丝接头2 个，DN25铜质球阀1个，中25mm、长50mm单丝接头1个：3~5mm 厚钢板一小块(堵方形管两端用)：小型柴油机高压油管1根（旧件即可），与高压油管粗细一样，长100mm 透明塑料管一段；焊材适量。
(2)制作
首先，用3~5mm厚的钢板按照方形管的端面形状裁成两块，在裁好的钢板中心，按照Φ15mm、Φ25mm 接头内径钻孔并焊接相应的接头：其次，把焊接好的组件再焊接到方形管的两端（要求不能漏气），并在接头拧上相应的球阀：再其次，把高压油管制作成2个长50mm的小U形管，用气焊焊接在方形管4个平面中的1个平面的两端，U形管的一端与方形管相通；最后，将U形管另一端用透明塑料管连接形成1根酒精显示管即可。因高压油管内径很小，有很好的节流作用，不会破裂，其显示作用很好。
(3）安装
剩余的1个Φ15mm单丝接头垂直焊接在储气罐出气端气路的合适部
位，要求所选位置要查看方便，不影响其他设备工作：焊接好后沿接头内孔用电钻在出气管钻出Φ4~6mm的通孔；在焊好的接头上安装酒精注入器后即可。
(4）使用说明
先关闭下面DN15球阀，打开上面DN25球阀；向容器内加注高纯度酒精，直到显示加满为止。关闭上面球阀，打开下面球阀，酒精会自动汽化，随压缩空气流动，并与其中的水分混溶，降低水的凝点。
使用前应先把各个气阀交错打开、关闭几次，以使混合气体到达气路的最末端。按照JZ40-50型钻机的用气量，每天晚上加注750~1000mL 酒精就可确保设备12h不结冰，可抵抗-20℃以上低温。
3.输气管线与集中控制箱的综合治理
采取以上措施后，输气总管线一般不再需要进行任何处理，但是各分支输气管线、气控阀和继气器，需用毛毡包扎后再包上透明塑料，这样处理可保暖、吸热、防潮和抗寒。
在集中控制箱内可放置200W防爆灯1个，灯光余热能防止该部位的温度过度下降。
(作者地址：陕西省甘泉县下寺湾镇欣荣公司716000）
