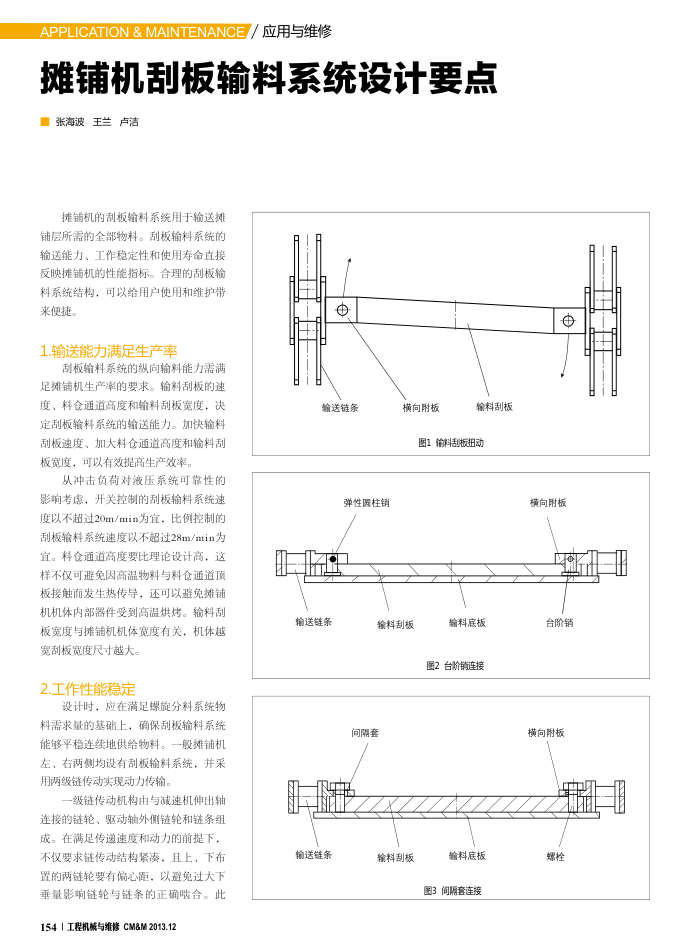

摊铺机刮板输料系统设计要点张海波王兰卢洁
摊铺机的刮板输料系统用于输送摊铺层所需的全部物料。刮板输料系统的输送能力、工作稳定性和使用寿命直接反映摊铺机的性能指标。合理的刮板输料系统结构，可以给用户使用和维护带来便捷。
1.输送能力满足生产率
刮板输料系统的纵向输料能力需满足摊铺机生产率的要求。输料刮板的速
度、料仓通道高度和输料刮板宽度，决定刮板输料系统的输送能力。加快输料刮板速度、加大料仓通道高度和输料刮板宽度，可以有效提高生产效率，
从冲击负荷对液压系统可靠性的影响考虑，开关控制的刮板输料系统速度以不超过20m/min为宜，比例控制的刮板输料系统速度以不超过28m/min为宜。料仓通道高度要比理论设计高，这样不仅可避免因高温物料与料仓通道顶板接触而发生热传导，还可以避免摊铺机机体内部器件受到高温烘烤。输料刮板宽度与摊铺机机体宽度有关，机体越
宽刮板宽度尺寸越大。 2.工作性能稳定
设计时，应在满足螺旋分料系统物料需求量的基础上，确保刮板输料系统能够平稳连续地供给物料。一般摊铺机左、右两侧均设有刮板输料系统，并采用两级链传动实现动力传输，
一级链传动机构由与减速机伸出轴连接的链轮、驱动轴外侧链轮和链条组成。在满足传遵速度和动力的前提下，不仅要求链传动结构紧漆，且上、下布置的两链轮要有偏心距，以避免过大下垂量影响链轮与链条的正确啮合。此
1541工程机械与维修CM&M2013.12
输送链条
弹性医柱销
输送链条输送链条
横向附板
输料刮板
图1输料刮板担动
输料刮板间隔套
输料刮板
输料底板图2台阶销连接
输料底板图3间隔套连接
④
横向附板台阶销横向附板
螺栓
