故障排查
挖掘机转台缓慢故障判断与排除赵磊王建国
台GJW111型挖掘机，在施工过程中突然转台回转缓慢，其他各项动作基本正常。
1.故障分析与检查

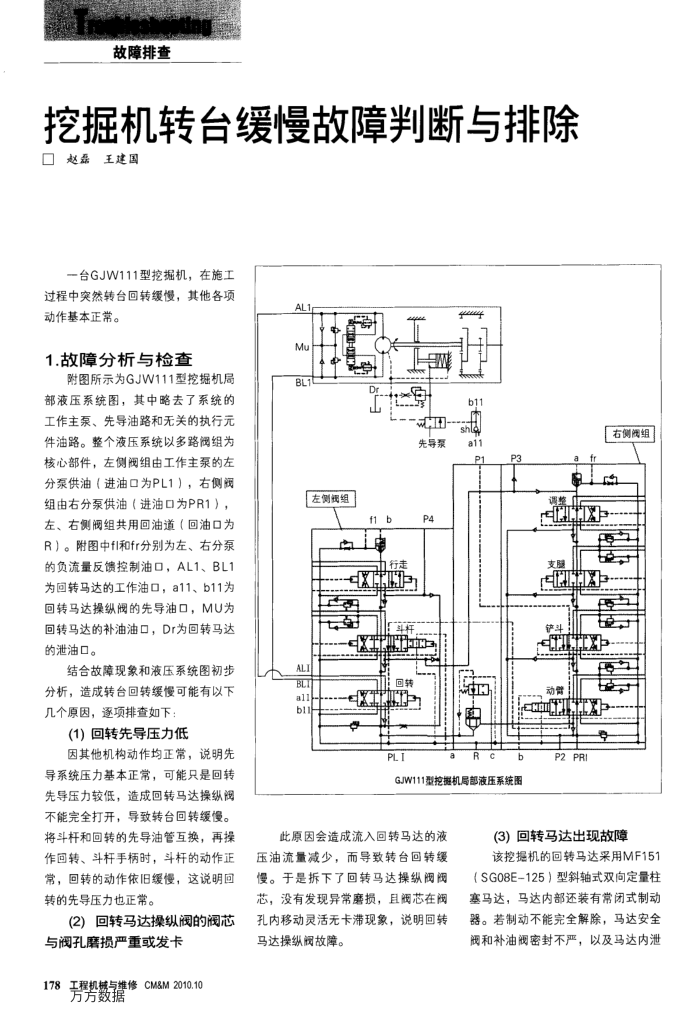

附图所示为GJW111型挖掘机局部液压系统图，其中略去了系统的工作主泵、先导油路和无关的执行元件油路。整个液压系统以多路阀组为核心部件，左侧阀组由工作主泵的左分泵供油（进油口为PL1），右侧阀组由右分泵供油（进油口为PR1），左、右侧阀组共用回油道（回油口为 R）。附图中f和fr分别为左、右分泵的负流量反馈控制油口，AL1、BL1 为回转马达的工作油口，a11、b11为回转马达操纵阀的先导油口，MU为回转马达的补油油口，Dr为回转马达的泄油口。
结合故障现象和液压系统图初步分析，造成转台回转缓慢可能有以下几个原因，逐项排查如下：
(1）回转先导压力低
因其他机构动作均正常，说明先导系统压力基本正常，可能只是回转先导压力较低，造成回转马达操纵阀不能完全打开，导致转台回转缓慢。将斗杆和回转的先导油管互换，再操作回转、斗杆手柄时，斗杆的动作正常，回转的动作依旧缓慢，这说明回转的先导压力也正常。
(2）回转马达操纵阀的阀芯与阀孔磨损严重或发卡
178工程机械与维修CM&M2010.10
方芳数据
Mu BI
左侧组
中
f1b
X
ALI BLI al1 b1l
行走回转 PLI
让 b11 中 shta
先导泵 P4
a11
P3
调装支腾铲斗动
R
GJW111型挖掘机局部液压系统图
此原因会造成流入回转马达的液压油流量减少，而导致转台回转缓慢。于是拆下了回转马达操纵阀阀芯，没有发现异常磨损，且阀芯在阀孔内移动灵活无卡滞现象，说明回转马达操纵阀故障。
P2PRI
右侧阀组
博 e
(3）回转马达出现故障
该挖据机的回转马达采用MF151（SG08E-125）型斜轴式双向定量柱塞马达，马达内部还装有常闭式制动器。若制动不能完全解除，马达安全阀和补油阀密封不严，以及马达内泄
