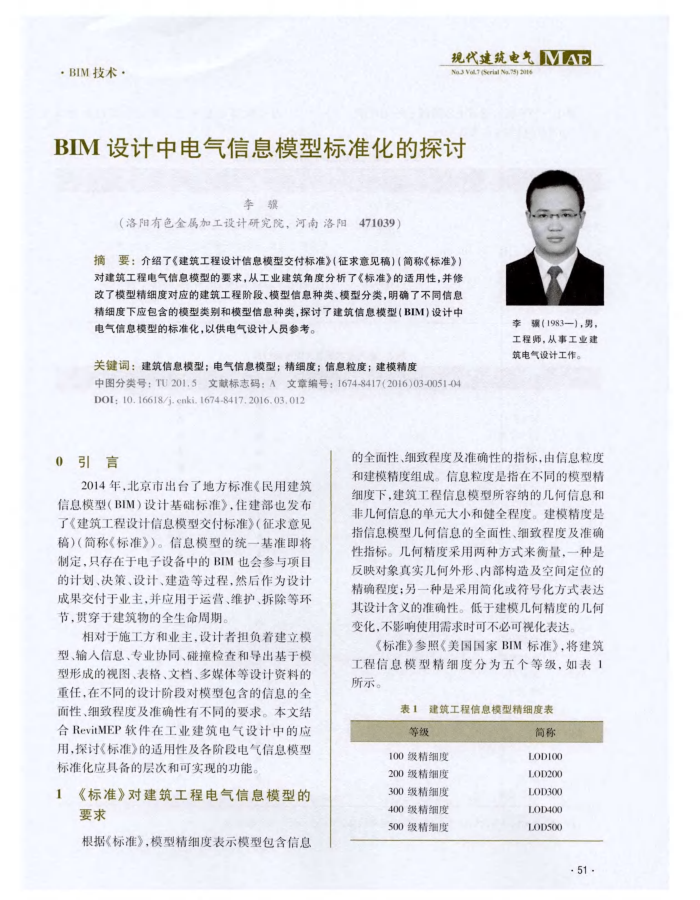

·BIM技术·
现代建筑电气MAE No VaL7 (Serial Na.75) 2s
BIM设计中电气信息模型标准化的探讨
李骥
（洛阳有色金属加工设计研究院，河南洛阳471039）
摘要：介绍了《建筑工程设计信息模型交付标准》（征求意见稿)（简称《标准》）对建筑工程电气信息模型的要求，从工业建筑角度分析了《标准》的适用性，并修改了模型精细度对应的建筑工程阶段、模型信息种类、模型分类，明确了不同信息
精细度下应包含的模型类别和模型信息种类，探讨了建筑信息模型（BIM）设计中电气信息模型的标准化，以供电气设计人员参考。
关键词：建筑信息模型；电气信息模型；精细度：信息粒度；建模精度
中图分类号：TU201.5文献标志码：A文章编号：1674-8417（2016)03-0051-04 DOI; 10. 16618/j. enki, 1674-8417. 2016. 03. 012
0引言
2014年，北京市出台了地方标准《民用建筑信息模型（BIM）设计基础标准》，住建部也发布了《建筑工程设计信息模型交付标准》（征求意见稿）（简称《标准》）。信息模型的统一基准即将制定，只存在于电子设备中的BIM也会参与项目的计划、决策、设计、建造等过程，然后作为设计成果交付于业主，并应用于运营、维护、拆除等环节，贯穿于建筑物的全生命周期
相对于施工方和业主，设计者担负着建立模型、输人信息、专业协同、碰撞检查和导出基于模型形成的视图、表格、文档、多媒体等设计资料的重任，在不同的设计阶段对模型包含的信息的全面性、细致程度及准确性有不同的要求。本文结合RevitMEP软件在工业建筑电气设计中的应用，探讨《标准》的适用性及各阶段电气信息模型标准化应具备的层次和可实现的功能
《标准》对建筑工程电气信息模型的要求
根据《标准》，模型精细度表示模型包含信息
李弱（1983—)，男，工程师，从事工业建筑电气设计工作。
的全面性、细致程度及准确性的指标，由信息粒度和建模精度组成。信息粒度是指在不同的模型精细度下，建筑工程信息模型所容纳的几何信息和非儿何信息的单元大小和健全程度。建模精度是指信息模型几何信息的全面性、细致程度及准确性指标。几何精度采用两种方式来衡量，一种是反映对象真实儿何外形、内部构造及空间定位的精确程度：另一种是采用简化或符号化方式表达其设计含义的准确性。低于建模几何精度的几何变化，不影响使用需求时可不必可视化表达
《标准》参照《美国国家BIM标准》，将建筑工程信息模型精细度分为五个等级，如表1 所示。
表1建筑工程信息模型精细度表
等级
100级精细度 200级精细度 300级精细度 400级精细度 500级精细度
简称 LOD100 LOD200 LOD300 LOD400 LOD500
51
