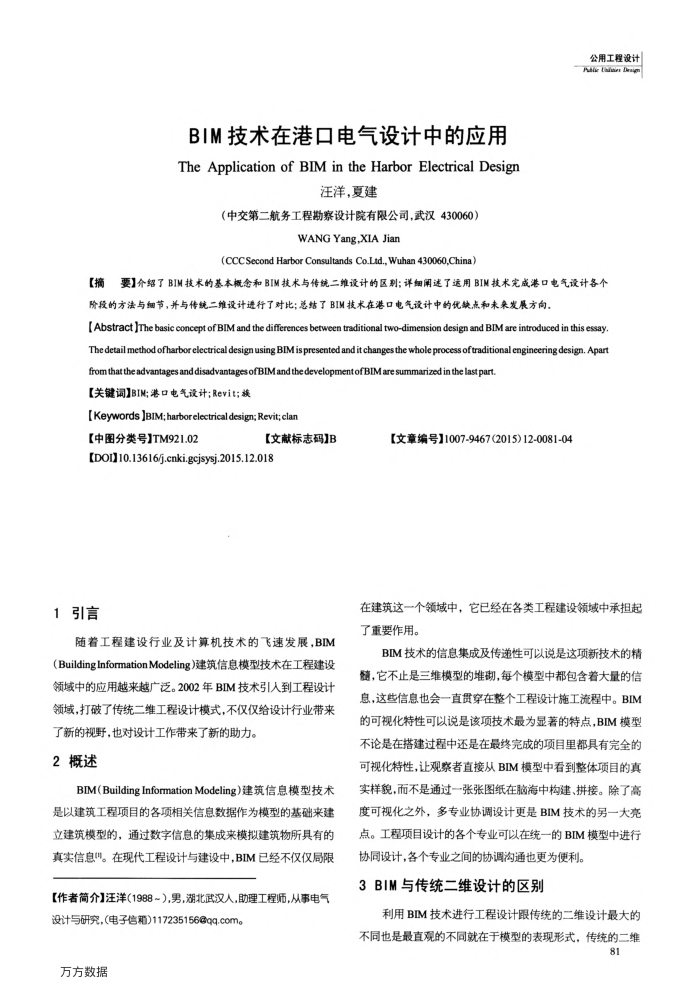

BIM技术在港口电气设计中的应用 TheApplicationofBIMintheHarborElectricalDesign
汪洋，夏建
（中交第二航务工程勘察设计院有限公司，武汉430060）
WANG Yang,XIA Jian
(CCC Second Harbor Consultands Co.Ld, Wuhan 430060,China)
公用工程设计 Alie Cas Desig
【摘
要1介绍了BIM技术的基本概念和BIM技术与传统二维设计的区别；详细阐速了运用BIM技术完成港口电气设计各个
阶段的方法与细节，并与传统二维设计进行了对比；总结了BIM技术在港口电气设计中的优缺点和未来发展方向
[ Abstract The basic concept ofBIM and the differences between traditional two-dimension design and BIM are introduced in this essay. The detailmethod ofharborelectrical design using BIM ispresented and it changesthe whole process oftraditional engineering design. Apart
from that theadvantages and disadvantages ofBIMand thedevelopmentofBIMare summarized in the lastpart【关键词]BIM;港口电气设计；Revit;族
[Keywords ]BIM; harborelectrical design; Revit; clan
【中图分类号】TM921.02
[文献标志码】B
[DO]10.13616/j.cnki.gcjsysj.2015.12.018
1引言
随着工程建设行业及计算机技术的飞速发展，BIM(BuildingInformationModeling）建筑信息模型技术在工程建设领域中的应用越来越广泛。2002年BIM技术引人到工程设计领域，打破了传统二维工程设计模式，不仅仅给设计行业带来
了新的视野，也对设计工作带来了新的助力。 2概述
BIM（BuildingInformationModeling）建筑信息模型技术是以建筑工程项目的各项相关信息数据作为模型的基础来建立建筑模型的，通过数字信息的集成来模拟建筑物所具有的真实信息"。在现代工程设计与建设中，BIM已经不仅仅局限
【作者简介】汪洋（1988~），男，湖北武汉人，助理工程师，从事电气
设计与研究，（电子信霜）117235156@qq.com。万方数据
[文章编号】1007-9467(2015)12-0081-04
在建筑这一个领域中，它已经在各类工程建设领域中承担起了重要作用。
BIM技术的信息集成及传递性可以说是这项新技术的精髓，它不止是三维模型的堆韧，每个模型中都包含着大量的信息，这些信息也会一直贯穿在整个工程设计施工流程中。BIM 的可视化特性可以说是该项技术最为显著的特点，BIM模型不论是在搭建过程中还是在最终完成的项目里都具有完全的可视化特性，让观察者直接从BIM模型中看到整体项目的真实样貌，而不是通过一张张图纸在脑海中构建、拼接。除了高度可视化之外，多专业协调设计更是BIM技术的另一大亮点。工程项目设计的各个专业可以在统一的BIM模型中进行
协同设计，各个专业之间的协调沟通也更为便利。 3BIM与传统二维设计的区别
利用BIM技术进行工程设计跟传统的二维设计最大的不同也是最直观的不同就在于模型的表现形式，传统的二维
81
