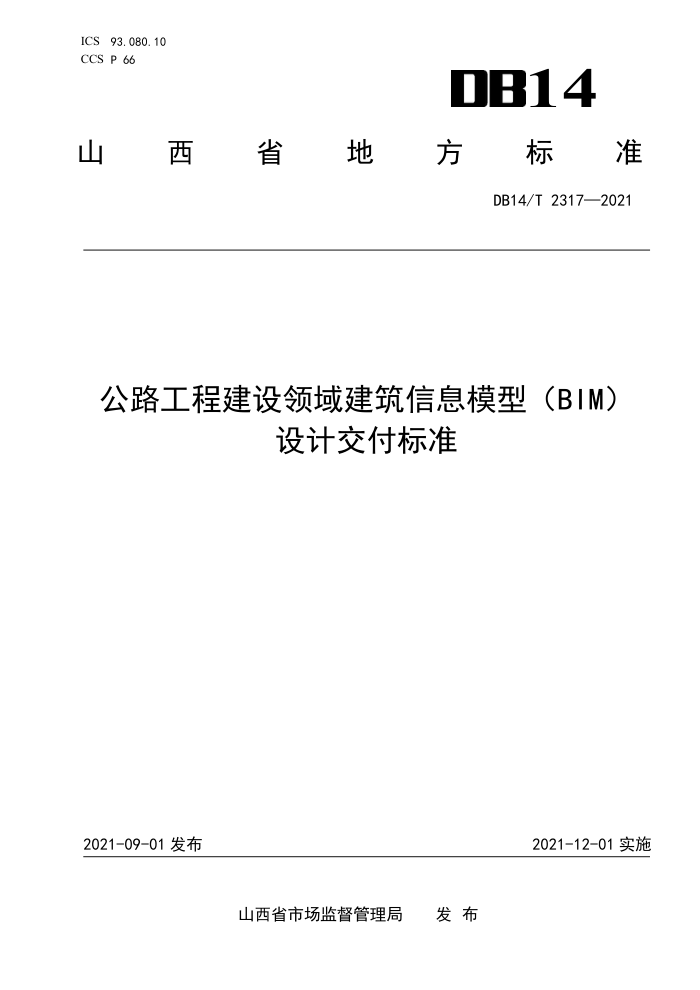

ICS 93.080.10 CCS P 66
0B14
山國西省地 方标准
DB14/T 2317—2021
公路工程建设领域建筑信息模型（BIM）
设计交付标准
2021-09-01发布
2021-12-01实施
山西省市场监督管理局 发布 DB14/T2317—2021
目 次
前言 1范围. 2规范性引用文件. 3术语和定义. 4一般规定.... 5编码规则. 6模型要求.. 7模型应用. 8交付要求
II
*
10
.... 11 DB14/T 2317—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由山西省交通运输厅提出并监督实施。 本文件由山西省交通运输标准化技术委员会归口。 本文件起草单位：山西省交通规划勘察设计院有限公司。 本文件主要起草人：冬冬、季建东、常晋伟、郝振清、刘丽珍、宋红世、郭书云、祁佳媚、谢鹏
达、刘文进、崔兰、苏贵君、何运鹏、罗雪峰、杨婕、陈宏志、张海君、李薇
II DB14/T2317—2021
公路工程建设领域建筑信息模型（BIM）设计交付标准
1范围
本文件规定了建筑信息模型（BIM）在山西省公路工程建设领域设计阶段所要交付的交付物及交付要求。
本文件适用于山西省公路工程建设领域工程可行性研究阶段、初步设计阶段和施工图设计阶段的 BIM设计成果交付，涵盖路线、路基路面、桥梁、涵洞、隧道、交通工程及沿线设施等专业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T51212建筑信息模型应用统一标准 GB/T51301建筑信息模型设计交付标准 JTGBO1公路工程技术标准 JTG/T2420公路工程信息模型应用统一标准 JTG/T2421公路工程设计信息模型应用标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
全生命周期公路工程从计划建设到使用过程终止所经历的所有阶段的总称，包括但不限于预可、工可、勘察、
设计、施工、运营、维护等环节。 3. 2
模型单元建筑信息模型中，承载信息的实体及其相关属性的集合，是抽象工程对象的数字化表述。
3. 3
几何信息构造物或构件的空间位置及自身形状的一组参数，通常还包含构件之间的相互约束关系。
3.4
非几何信息构造物或构件除几何信息以外的其他信息。
3. 5
模型深度公路工程信息模型中所容纳信息的丰富程度，全称是LevelOfDetail，简称LOD。
1
