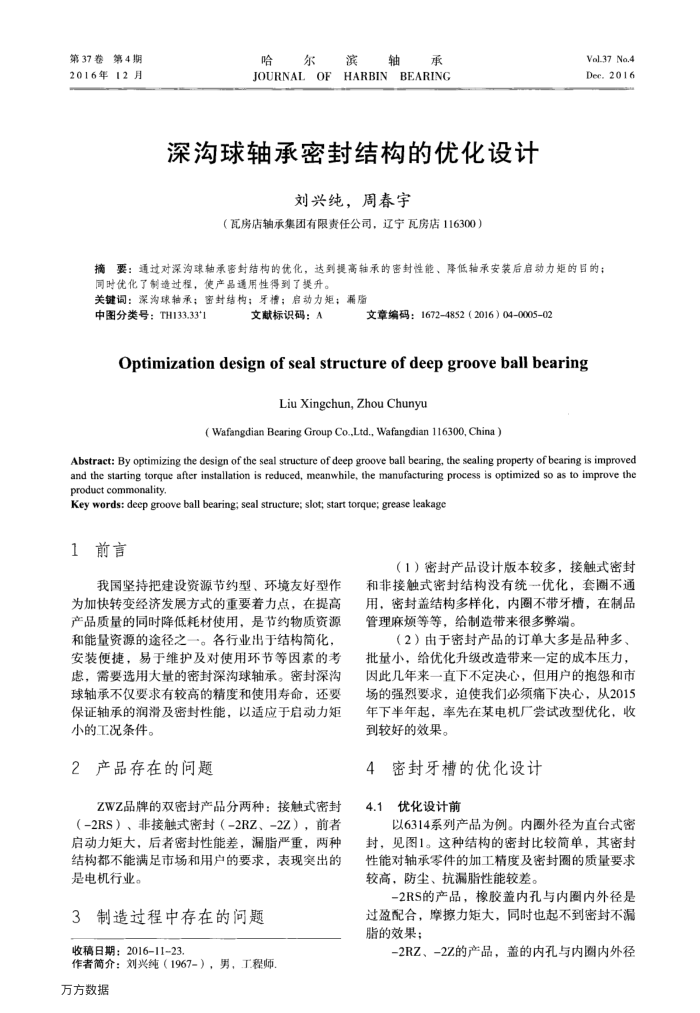

第37卷第4期 2016年12月
哈
尔
滨
轴
承
JOURNAL OF HARBIN BEARING
深沟球轴承密封结构的优化设计
刘兴纯，周春宇
（瓦房店轴承集团有限责任公司，辽宁瓦房店116300）
Val.37 No.4 Dec.2016
摘要：通过对深沟球轴承密封结构的优化，达到提高轴承的密封性能、降低轴承安装后启动力矩的目的；同时优化了制造过程，使产品通用性得到了提升。
关键词：深沟球轴承；密封结构；牙槽；启动力矩；蒲脂
中图分类号：TH133.33*1
文献标识码：A
文章编码：16724852（2016）04-000502
Optimizationdesignof seal structureof deepgrooveball bearing
Liu Xingchun, Zhou Chunyu
(Wafangdian Bearing Group Co.,Ltd.,Wafangdian 116300,China)
Abstract: By optimizing the design of the seal structure of deep groove ball bearing, the sealing property of bearing is improved and the starting torque after installation is reduced, meanwhile, the manufacturing process is optimized so as to improve the product commonality
Key words: deep groove ball bearing; seal structure; slot; start torque; grease leakage 1前言
（1）密封产品设计版本较多，接触式密封
我国坚持把建设资源节约型、环境友好型作为加快转变经济发展方式的重要着力点，在提高产品质量的同时降低耗材使用，是节约物质资源和能量资源的途径之一。各行业出于结构简化安装便捷，易于维护及对使用环节等因索的者虑，需要选用大量的密封深沟球轴承。密封深沟球轴承不仅要求有较高的精度和使用寿命，还要保证轴承的润滑及密封性能，以适应于启动力矩小的工况条件。
2产品存在的间题
ZWZ品牌的双密封产品分两种：接触式密封（-2RS）、非接触式密封（-2RZ、-2Z），前者启动力矩大，后者密封性能差，漏脂严重，两种结构都不能满足市场和用户的要求，表现突出的是电机行业。
3制造过程中存在的问题收稿日期：201611-23.
作者简介：刘兴纯（1967-），男，工程师万方数据
和非接触式密封结构没有统一优化，套圈不通用，密封盖结构多样化，内圈不带牙槽，在制品管理麻烦等等，给制造带来很多弊端。
（2）由于密封产品的订单大多是品种多、
批量小，给优化升级改造带来一定的成本压力，因此几年来一直下不定决心，但用户的抱怨和市场的强烈要求，迫使我们必须痛下决心，从2015 年下半年起，率先在某电机厂尝试改型优化，收到较好的效果。
4
密封牙槽的优化设计
4.1
优化设计前
以6314系列产品为例。内圈外径为直台式密封，见图1。这种结构的密封比较简单，其密封性能对轴承零件的加工精度及密封圈的质量要求较高，防尘、抗漏脂性能较差。
-2RS的产品，橡胶盖内孔与内圈内外径是过盈配合，摩擦力矩大，同时也起不到密封不漏脂的效果；
-2RZ、-2Z的产品，盖的内孔与内圈内外径
