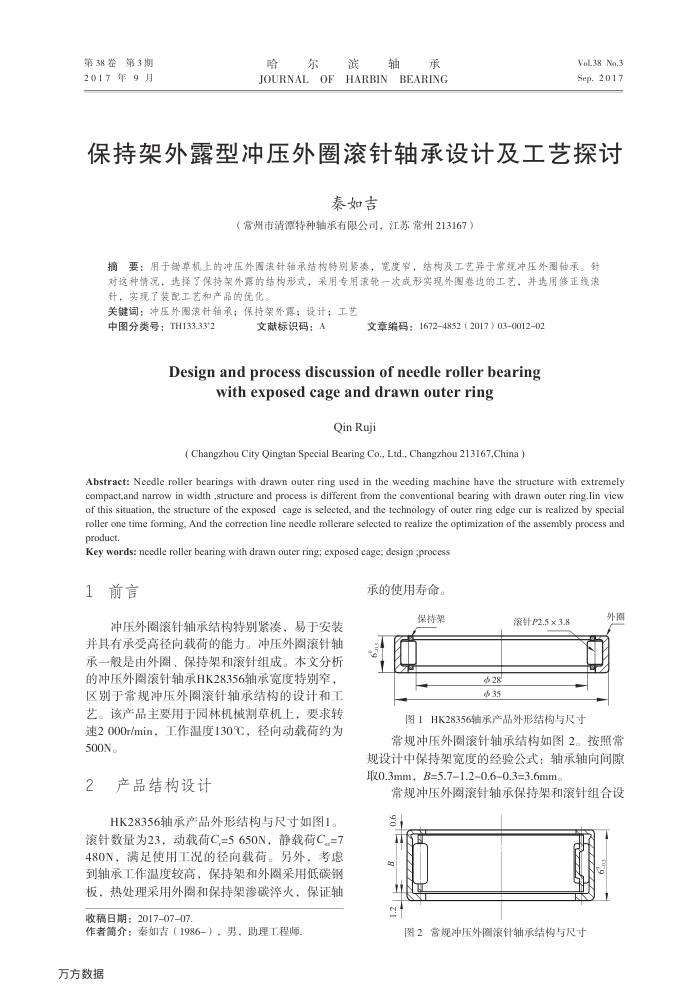

保持架外露型冲压外圈滚针轴承设计及工艺探讨
秦如吉
（常州市清潭特种轴承有限公司，江苏常州213167）
摘要：用于额草机上的冲压外圈滚针轴承结构特别繁奏，宽度窄，结构及工艺异于常规冲压外围轴承。针对这种情况，选择了保持架外露的结构形式，采用专用滚轮一次成形实现外围卷边的工艺，并选用修正线滚针，实现了装配工艺和产品的优化。
关键词：冲压外图滚针轴承；保持架外露；设计；工艺
中图分类号：TH133.33*2
文献标识码：A
文章编码：16724852（2017）03001202
Designandprocessdiscussionofneedlerollerbearing
with exposed cage and drawn outer ring
QinRuji
( Changzhou City Qingtan Special Bearing Co., Ltd., Changzhou 213167,China )
Abstraet: Needle roller bearings with drawn outer ring used in the weeding machine have the structure with extremely compact,and narrow in width ,structure and process is different from the conventional bearing with drawn outer ring.lin view of this situation, the structure of the exposed cage is selected, and the technology of outer ring edge cur is realized by special roller one time forming, And the correction line needle rollerare selected to realize the optimization of the assembly process and product
Key words: needle roller bearing with drawn outer ring; exposed cage; design process
前言 1
冲压外圈滚针轴承结构特别紧凌，易于安装并具有承受高径向载荷的能力。冲压外圈滚针轴承一般是由外圈、保持架和滚针组成。本文分析的冲压外圈滚针轴承HK28356轴承宽度特别窄，区别于常规冲压外圈滚针轴承结构的设计和工艺。该产品主要用于园林机械割草机上，要求转速2000r/min，工作温度130℃，径向动载荷约为 500N。
N
产品结构设计
HK28356轴承产品外形结构与尺寸如图1。
滚针数量为23，动载荷C=5650N，静载荷C.=7 480N，满足使用工况的径向载荷。另外，考虑到轴承工作温度较高，保持架和外圈采用低碳钢板，热处理采用外圈和保持架渗碳泽火，保证轴
收稿日期：2017-07-07.
作者简介：秦如吉（1986-），男，助理工程师万方数据
承的使用寿命。
保持架
28 35
滚针P2.5×3.8
图1HK28356轴承产品外形结构与尺寸
外間
常规冲压外圈滚针轴承结构如图2。按照常规设计中保持架宽度的经验公式：轴承轴向间隙取0.3mm，B=5.71.20.60.3=3.6mm。
常规冲压外圈滚针轴承保持架和滚针组合设
f 面
N
图2常规冲压外滚针轴承结构与尺寸
