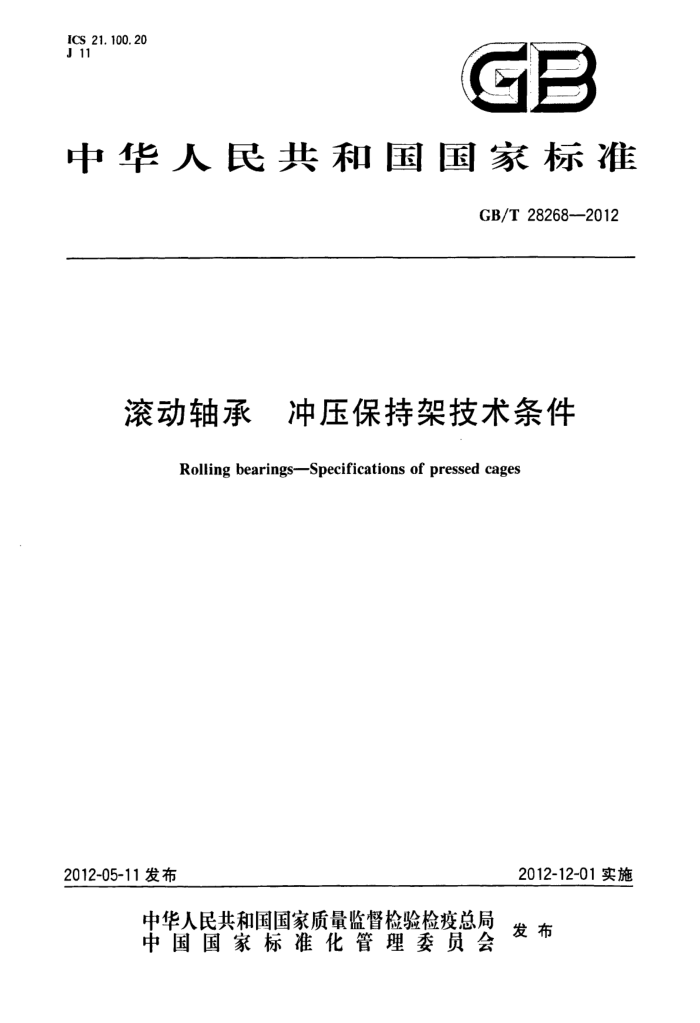

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T28268-—2012
滚动轴承 冲压保持架技术条件
Rolling bearings-Specifications of pressed cages
2012-12-01实施
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T28268—2012
目 次
前言 1范围 2规范性引用文件 3术语和定义符号
4 5
...
保持架结构型式 6技术要求 6.1材料· 6.2 表面处理 6.3 公差 6.4 外观质量·
15 15 15 15 25 25 ·25 28 29 29 30 33 33 36 37 37 40 40 41 43
检测方法 7.1 深沟球轴承用浪型保持架 7. 2 向心球轴承用冠型保持架 7.3 风电变浆轴承用保持架 7. 4 调心球轴承用菊型和葵型保持架· 7. 5 圆柱滚子轴承用槽型保持架 7. 6 圆柱滚子轴承用双挡圈组合保持架 7.7 调心滚子轴承用碗型和Z型保持架 7.8 滚针轴承用K型和M型保持架 7. 9 角接触球轴承用C型保持架 7.10 圆锥滚子轴承用筐型保持架 7. 11 推力球轴承用ⅡI型保持架 7.12 推力调心滚子轴承用钵型保持架检验规则包装、标志、运输和贮存
7
8
9 GB/T 28268—2012
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、洛阳LYC轴承有限公司、聊城市金帝保持器厂、江苏
南方轴承股份有限公司、临清中瑞轴承配件有限公司、浙江利隆精密轴承制造有限公司、襄阳汽车轴承股份有限公司、聊城人和精工轴承有限公司、夏津县锦丹保持器厂、聊城市华龙保持器厂、洛阳达能轴承有限公司、聊城市美华精工机械有限公司。
本标准主要起草人：庭文庄、郑广辉、杨建文、周雪刚、张福祥、汪永卫、吴跃平、刘广世、杨金才、 刘智取、田天民、时传坤、顾家铭、靳海林、黄健、风泽、汤伟庆、郭风良、刘超。 GB/T 28268—2012
滚动轴承冲压保持架技术条件
1范围
本标准规定了滚动轴承用冲压保持架的材料、公差、表面处理、外观质量等技术要求及检验规则、标志、包装与贮存。
本标准适用于冲压保持架的生产、检验和验收。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999 优质碳素结构钢 GB/T708—2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T709--2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T711-2008 优质碳素结构钢热轧厚钢板和钢带 GB/T1591—2008 低合金高强度结构钢 GB/T2040—2008 铜及铜合金板材 GB/T2059-2008 铜及铜合金带材 GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T3077—1999 合金结构钢 GB/T3078—2008 优质结构钢冷拉钢材 GB/T3274-—2007 碳素结构钢和低合金结构钢 热轧厚钢板和钢带 GB/T3280—2007 不锈钢冷轧钢板和钢带 GB/T4171—2008 耐候结构钢 GB/T5213—2008 冷轧低碳钢板及钢带 GB/T6478—2001 冷镦和冷挤压用钢 GB/T8597—2003 滚动轴承防锈包装 GB/T13237—1991 优质碳素结构钢冷轧薄钢板和钢带 GB/T20056—2006 滚动轴承向心滚针和保持架组件尺寸和公差 JB/T7363-2002 滚动轴承零件碳氮共渗热处理技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
外径变动量 fvariationof outsidediameter VDe
1 GB/T28268—2012
与保持架端面的切平面平行的平面内，最大外径与最小外径之差。
Vo=D-Demin
3.2
小端单一外径偏差deviationof asinglesmallendoutsidediameter Apels 小端单一外径与小端公称外径之差。
Ax,=Dl,-De
3.3
单一外径偏差 deviation of a single outside diameter Dex 单一外径与公称外径之差
Da=
3.4
内径变动量 afiationof borediameter Vde 与保持架端面的勿平面半行的
3.5
单一兜乱乳（窗礼）中心圆直 ADeps 单一兜礼（窗孔）中心阅置
eterofpocket
levis
孔（窗
中
A
3.6
eterofri ethol
单一铆钉礼中心圆直径 ADepls 单一铆钉孔电心圆直径与铆钉孔公称中心圆直径之差。
dexlatio
Appl=Dpls-Depi
3.7
宽度变动量 variatioef width VBe 保持架两端面之间的最大宽度与最小觉度
Vne=Bemax—Bemin
3.8
底径变动量 variation of bottom diameter Vaea 保持架最大底径与最小底径之差。
Vde=demx-damin
3.9
壁厚变动量variationofthickness V. 保持架的最大壁厚与最小壁厚之差。 2 GB/T28268—2012
V,=Smax-Smin
3.10
油槽宽度变动量 variationofwidthofgroove V. 保持架兜孔油槽的最大宽度与最小宽度之差。
V.=bmmx-bmin
3.11
梁宽变动量 variation of bar width Vir 与保持架底面平行的同一平面内，保持架最大梁宽与最小梁宽之差。
V=ben h
3.12
径向宽度变动量 variation of widthin radial direction VHe 保持架的最大径向宽度与最小径向宽度之差。
V..
-
3.13
row poeket
双列兜孔中心距变动量 variatlono V, 保持架双刻兜孔的最大中 小中心
3.14
单一双列兜孔中心距偏差 devtationot Aps 单一双列兜孔中心臣离与公称双列兜礼中心距离
rowpocket
asne
S
A.=P.-P
3.15
兜（窗）孔底高变动量 variation of bottom height of pocket Vhe 保持架的各个兜（窗）孔在同一个位置上与底面垂直的最夫底高与最小底高之差。
Vhe=hem
3.16
单一兜（窗）孔底高偏差 deviation of a single bottom height of pocket Da 单一兜（窗）孔底高与公称底高之差。
Ae=hesh,
3.17
单个窗孔底高变动量 variation of a single bottom height of pocket Vhes 同一窗孔的最大底高与最小底高之差。
Vhe=hesmaxhesmin
3 GB/T28268—2012 3. 18
兜孔深度变动量 variation of pocket depth Vk 兜孔最大深度与最小深度之差。
Vk=KnxKmia
3. 19
滚子组外径变动量 variation of outside diameter of roller set VEw 保持架装入测量用滚子后的滚子组最大外径与最小外径之差。
VEw=Ewmax-Ewmin
3. 20
滚子组内径变动量 variation of bore diameter of roller set VFw 保持架装入测量用滚子后的滚子组最大内径与最小内径之差。
VFw=FwmaxFwmin
3.21
滚子组单一外径偏差 deviation of a single outside diameter of roller set AEws 滚子组单一外径与滚子组公称外径之差。
DEwEw-Ew
3. 22
滚子组单一内径偏差 deviation of a single bore diameter of roller set AFws 滚子组单一内径与滚子组公称内径之差。
AFws=Fws-F
3.23
底径中心对外径中心的位置变动量 position variation of center of bottom diameterto outsidediameter VHel 保持架底孔表面至同一端外径表面之间的最大径向距离与最小径向距离之差。
VHel =Helmax-Helmir
3.24
兜孔（等分孔）中心对内径中心的位置变动量 positionvariation of center of pocket(equispaced hole)to bore
VHe? 兜孔（等分孔）表面至内孔表面之间的最大径向距离与最小径向距离之差。
VHe2=He2maxHe2mi
3.25
支柱与单挡圈铆合后的窗孔长度变动量 variation of pocket length after riveting of the pin and a cap VLe 挡圈与支柱接触的平面至支柱另一端的窗孔平面之间的最大长度与最小长度之差。
VL= LemaxLeain
4 GB/T28268—2012
3. 26
窄齿对宽齿的位置变动量positionvariationofnarrowteethtowideteeth V. 窄齿与宽齿在中心线两侧的最大与最小相对距离之差。
V,=amax—amin
3.27
保持架扩张后滚子组内径变动量 tvariation of extended bore diameter of roller set VFwl 保持架扩张后滚子组最大内径与最小内径之差。
VFw1 =FwlmaxFwlmin
3.28
保持架扩张后滚子组单一内径偏差deviationofasingleextendedborediameterofrollerset AFwls 保持架扩张后滚子组单一内径与扩张后滚子组公称内径之差。
AFwl=Fwls—Fwl
3.29
压坡面素线pressed slopesurfacegeneratrix 滚动体素线与保持架窗孔压坡面的理论接触线。
3.30
压坡面素线对外径的径向跳动radial runoutofpressedslopesurfacegeneratrixtooutsidediameter Kwp 与保持架端面的切平面平行的平面内，压坡面素线与保持架外径的最大与最小径向距离之差。
3.31
压坡面素线的垂直度perpendicularityofpressedslopesurfacegeneratrix Sup 在同一个保持架中，每个窗孔压坡面素线沿圆周方向对其垂直的理论平面与实际平面之差。
3. 32
底面翘曲度 warping degrees of bottom surface VB 在不同角位置上压紧和放松保持架底面上对称的两侧，在与其成90°的角位置上沿轴向方向上最
大与最小移动值之差。 3. 33
平面度 flatness 、Pk
保持架一侧的平面上，在不同角位置上沿直径方向内侧和外侧与平面垂直的最大与最小高度之差。 3.34
大端面平面度 flatnessofthelargeface VF 沿保持架大端面一周凹凸部分最大值与最小值之差。
3. 35
单一宽口长度偏差 deviation of a single length of wide-mouth Akt 单一宽口长度与公称宽口长度之差。
5
