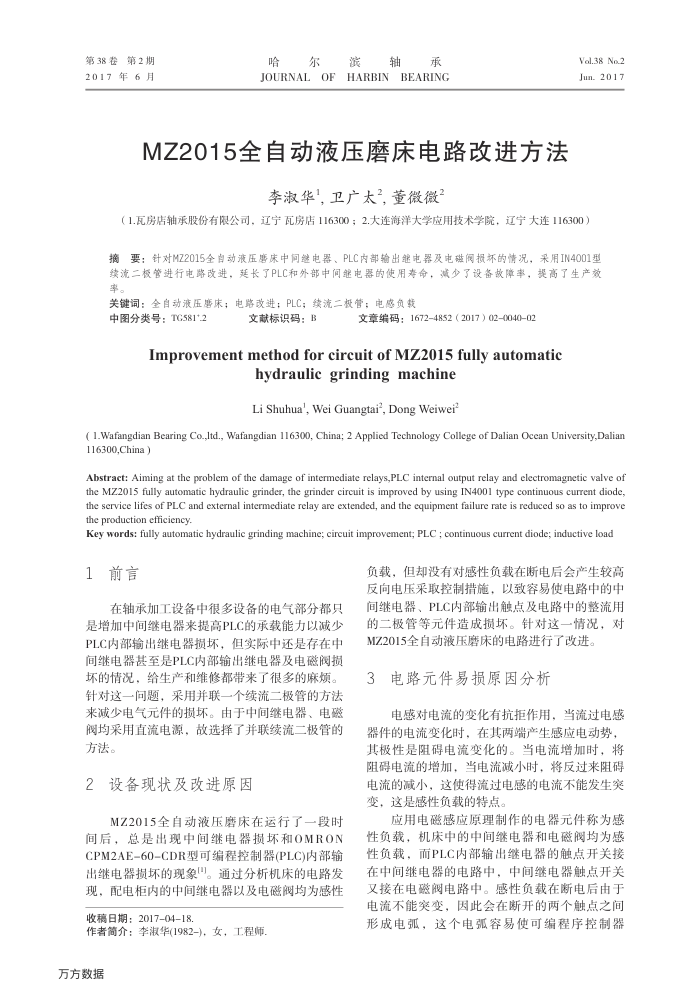

MZ2015全自动液压磨床电路改进方法
李淑华，卫广太，董微微
Val.38 No.2 Jun.2017
（1.瓦房店轴承股份有限公司，辽宁瓦房店116300；2.大连海洋大学应用技术学院，辽宁大连116300）
摘要：针对MZ2015全自动液压惠床中间继电器、PLC内部输出继电器及电磁阀损坏的情况，采用IN4001型续流二极管进行电路改进，延长了PLC和外部中问间继电器的使用寿命，减少了设备故障率，提高了生产效率。
关键词：全自动液压床；电路改进；PLC；续流二极管；电感负载
中图分类号：TG581*.2
文献标识码：B
文章编码：16724852（2017）02004002
ImprovementmethodforcircuitofMz2015fullyautomatic
hydraulicgrindingmachine Li Shuhua', Wei Guangtai’, Dong Weiwei?
( 1.Wafangdian Bearing Co,ltd., Wafangdian 116300, China; 2 Applied Technology College of Dalian Ocean University,Dalian 116300,China )
Abstraet: Aiming at the problem of the damage of intermediate relays,PLC internal output relay and electromagnetic valve of osoaosn esaapaoe the service lifes of PLC and external intermediate relay are extended, and the equipment failure rate is reduced so as to improve the production efficiency
Key words: fully automatic hydraulic grinding machine; circuit improvement; PLC ; continuous current diode; inductive load
1前言
在轴承加工设备中很多设备的电气部分都只是增加中间继电器来提高PLC的承载能力以减少 PLC内部输出继电器损坏，但实际中还是存在中间继电器甚至是PLC内部输出继电器及电磁阀损坏的情况，给生产和维修都带来了很多的麻烦。针对这一问题，采用并联一个续流二极管的方法来减少电气元件的损坏。由于中间继电器、电磁阀均采用直流电源，故选择了并联续流二极管的方法。
设备现状及改进原因 2
MZ2015全自动液压磨床在运行了一段时间后，总是出现中间继电器损坏和OMRON CPM2AE-60-CDR型可编程控制器(PLC)内部输出继电器损坏的现象"。通过分析机床的电路发现，配电柜内的中间继电器以及电磁阀均为感性
收稿日期：2017-04-18
作者简介：李淑华(1982-)，女，工程师万方数据
负载，但却没有对感性负载在断电后会产生较高反向电压采取控制措施，以致容易使电路中的中间继电器、PLC内部输出触点及电路中的整流用的二极管等元件造成损坏。针对这一情况，对 MZ2015全自动液压磨床的电路进行了改进。
电路元件易损原因分析
电感对电流的变化有抗拒作用，当流过电感器件的电流变化时，在其两端产生感应电动势其极性是阻碍电流变化的。当电流增加时，将阻碍电流的增加，当电流减小时，将反过来阻碍电流的减小，这使得流过电感的电流不能发生突变，这是感性负载的特点
应用电磁感应原理制作的电器元件称为感性负载，机床中的中间继电器和电磁阀均为感性负载，而PLC内部输出继电器的触点开关接在中间继电器的电路中，中间继电器触点开关又接在电磁阀电路中。感性负载在断电后由于电流不能突变，因此会在断开的两个触点之间形成电弧，这个电弧容易使可编程序控制器
