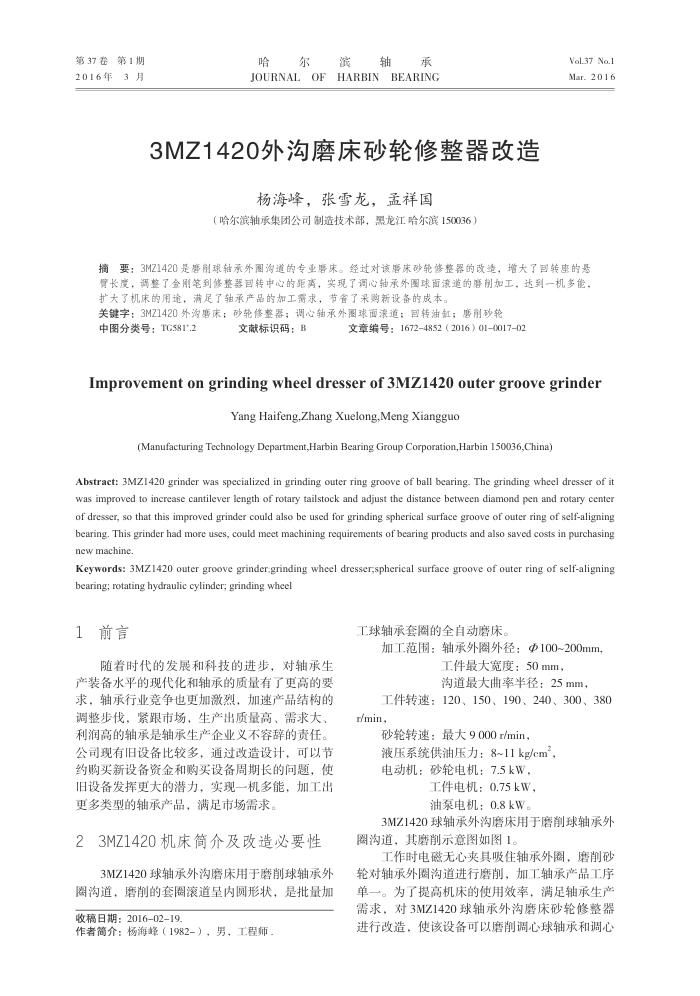

第37卷第1期 2016年3月
滨轴
哈
尔
承
JOURNAL OF HARBIN BEARING
3MZ1420外沟磨床砂轮修整器改造
杨海峰，张雪龙，孟祥国
（哈尔滨轴承集团公司制造技术部，黑龙江哈尔滨150036）
Vol.37 Na.1 Mar. 2016
摘要：3MZ1420是癌削球轴承外围沟道的专业善床。经过对该磨床砂轮修整器的改造，增大了回转座的悬骨长度，调整了金则笔到修整器回转中心的距离，实现了调心轴承外围球面流道的感例加工，达到一机多能，扩大了机床的用途，满足了轴承产品的加工需求，节省了采购新设备的成本。
关键字：3MZ1420外沟唐床；砂轮修整器；调心轴承外围球面滚道；回转油缸；寒削砂轮
中图分类号：TG581*.2
文献标识码：B
文章编号：16724852（2016）01001702
Yang Haifeng,Zhang Xuelong,Meng Xiangguo
(Manufacturing Technology Department,Harbin Bearing Group Corporation,Harbin 150036,China)
Abstraet: 3MZ1420 grinder was specialized in grinding outer ring groove of ball bearing. The grinding wheel dresser of it was improved to increase cantilever length of rotary tailstock and adjust the distance between diamond pen and rotary center of dresser, so that this improved grinder could also be used for grinding spherical surface groove of outer ring of self-aligning bearing. This grinder had more uses, could meet machining requirements of bearing products and also saved costs in purchasing new machine.
Keywords: 3MZ1420 outer groove grinder:grinding wheel dresser;spherical surface groove of outer ring of self-aligning bearing; rotating hydraulic cylinder; grinding wheel
1前言
随着时代的发展和科技的进步，对轴承生产装备水平的现代化和轴承的质量有了更高的要求，轴承行业竞争也更加激烈，加速产品结构的调整步伐，紧跟市场，生产出质量高、需求大、利润高的轴承是轴承生产企业义不容辞的责任。公司现有旧设备比较多，通过改造设计，可以节约购买新设备资金和购买设备周期长的问题，使旧设备发挥更大的潜力，实现一机多能，加工出更多类型的轴承产品，满足市场需求
23MZ1420机床简介及改造必要性
3MZ1420球轴承外沟磨床用于磨削球轴承外圈沟道，磨削的套圈滚道呈内圆形状，是批量加收稿日期：201602-19
作者简介：杨海峰（1982-），男，工程师
工球轴承套圈的全自动磨床，
加工范围：轴承外圈外径：Φ100~200mm，
工件最大宽度：50mm
沟道最大曲率半径：25mm，
工件转速：120、150、190、240、300、380 r/min，
砂轮转速：最大9000r/min，
液压系统供油压力：8~11kg/cm 电动机：砂轮电机：7.5kW，
工件电机：0.75kW，油泵电机：0.8kW。
3MZ1420球轴承外沟磨床用于磨削球轴承外沟道，其磨削示意图如图1。
工作时电磁无心夹具吸住轴承外圈，磨削砂
轮对轴承外圈沟道进行腾前，加工轴承产品工序单一。为了提高机床的使用效率，满足轴承生产需求，对3MZ1420球轴承外沟磨床砂轮修整器进行改造，使该设备可以磨削调心球轴承和调心
