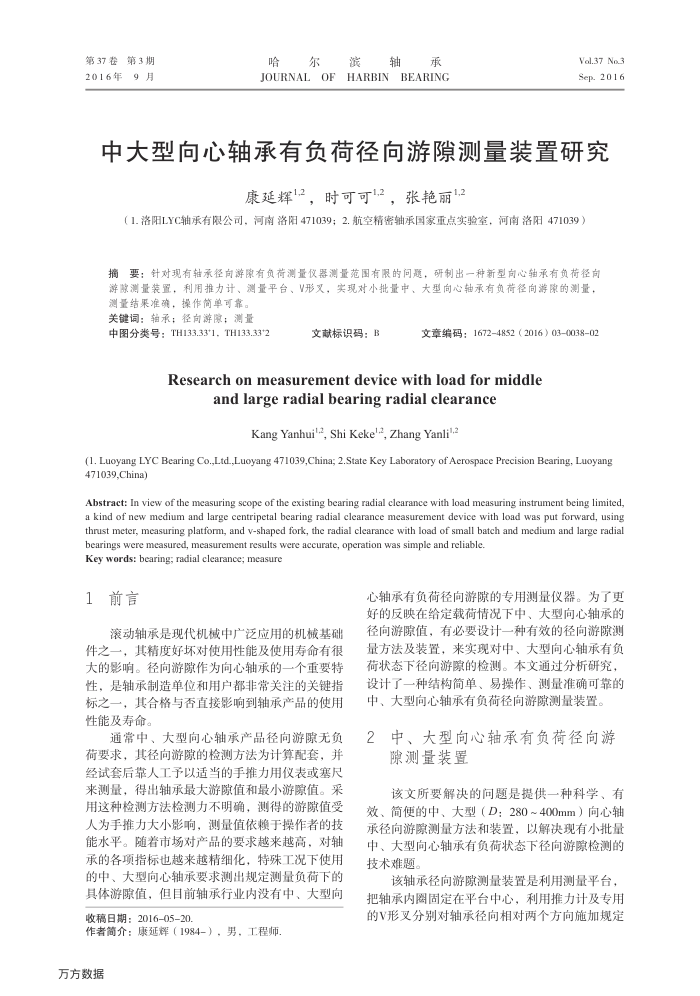

中大型向心轴承有负荷径向游隙测量装置研究
康延辉1,2，时可可1,2，张艳丽1,2
（1.洛阳LYC轴承有限公司，河南洛阳471039；2.航空精密轴承国家重点实验室，河南洛阳471039）
摘要：针对现有轴承径向游隙有负荷测量仪器测量范国有限的间题，研制出一种新型向心轴承有负荷径向游欧测量装置，利用推力计、测量平台、V形又，实现对小批量中、大型向心轴承有负荷径向游隙的测量，
测量结果准确，操作简单可靠，关键词：轴承；径向游像；测量
中图分类号：TH133.33*1，TH133.33*2
文献标识码：B
文章编码：16724852（2016）03003802
Researchonmeasurementdevicewithloadformiddle
andlargeradialbearingradialclearance
Kang Yanhui'2, Shi Keke'2, Zhang Yanlil-2
(1. Luoyang LYC Bearing Co.,Ltd,Luoyang 471039,China; 2.State Key Laboratory of Aerospace Precision Bearing, Luoyang 471039,China)
Abstract: In view of the measuring scope of the existing bearing radial clearance with load measuring instrument being limited, a kind of new medium and large centripetal bearing radial clearance measurement device with load was put forward, using thrust meter, measuring platform, and v-shaped fork, the radial clearance with load of small batch and medium and large radial
bearings were measured, measurement results were accurate, operation was simple and reliable. Key words: bearing, radial clearance; measure
1前言
滚动轴承是现代机械中广泛应用的机械基础
件之一，其精度好坏对使用性能及使用寿命有很大的影响。径向游隙作为向心轴承的一个重要特性，是轴承制造单位和用户都非常关注的关键指标之一，其合格与否直接影响到轴承产品的使用性能及寿命。
通常中、大型向心轴承产品径向游隙无负荷要求，其径向游隙的检测方法为计算配套，并经试套后靠人工予以适当的手推力用仪表或塞尺来测量，得出轴承最大游隙值和最小游值。采用这种检测方法检测力不明确，测得的游隙值受人为手推力大小影响，测量值依赖于操作者的技能水平。随着市场对产品的要求越来越高，对轴承的各项指标也越来越精细化，特殊工况下使用的中、大型向心轴承要求测出规定测量负荷下的具体游隙值，但目前轴承行业内没有中、大型向
收稿日期：2016-05-20
作者简介：康延辉（1984-），男，工程师万方数据
心轴承有负荷径向游隙的专用测量仪器。为了更好的反映在给定载荷情况下中、大型向心轴承的径向游隙值，有必要设计一种有效的径向游隙测量方法及装置，来实现对中、大型向心轴承有负荷状态下径向游隙的检测。本文通过分析研究，设计了一种结构简单、易操作、测量准确可靠的中、大型向心轴承有负荷径向游隙测量装置。
中、大型向心轴承有负荷径向游 2
隙测量装置
该文所要解决的问题是提供一种科学、有效、简便的中、大型（D：280~400mm）向心轴承径向游隙测量方法和装置，以解决现有小批量中、大型向心轴承有负荷状态下径向游原检测的技术难题
该轴承径向游隙测量装置是利用测量平台，把轴承内圈固定在平台中心，利用推力计及专用的V形叉分别对轴承径向相对两个方向施加规定
