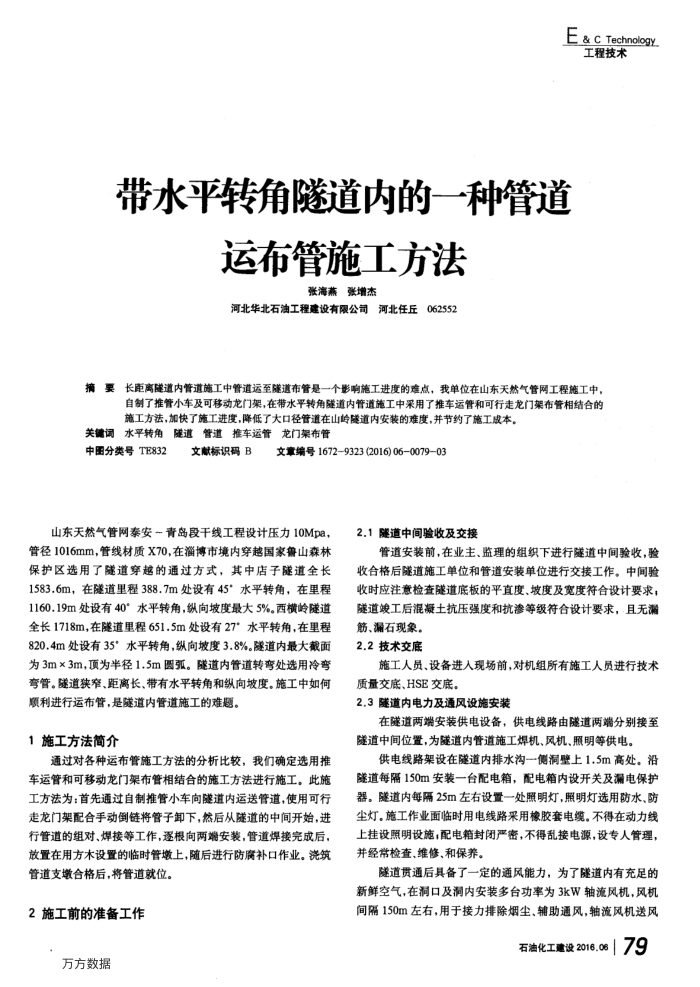

E& C Technoay. 工程技术
带水平转角隧道内的一种道
运布管施工方法
张海蒸张增杰
河北华北石油工程建设有限公司河北任丘062552
摘要长距离隧道内管道施工中管道运至隧道布管是一个影响施工进度的难点，我单位在山东天然气管网工程施工中
自制了推管小车及可移动龙门架，在带水平转角隧道内管道施工中采用了推车运管和可行走龙门架布管相结合的施工方法，加快了施工进度，降低了大口径管道在山岭隧道内安装的难度，并节约了施工成本。
关键词水平转角隧道管道推车运管龙门架布管
中图分类号TE832
文献标识码B
文章编号1672-9323(2016)06-0079-03
山东天然气管网泰安～青岛段干线工程设计压力10Mpa，管径1016mm，管线材质X70，在淄博市境内穿越国家鲁山森林保护区选用了隧道穿越的通过方式，其中店子隧道全长 1583.6m，在隧道里程388.7m处设有45*水平转角，在里程 1160.19m处设有40”水平转角，纵向坡度最大5%。西横岭隧道全长1718m，在隧道里程651.5m处设有27*水平转角，在里程 820.4m处设有35*水平转角，纵向坡度3.8%。隧道内最大截面为3mx3m，项为半径1.5m圆弧。隧道内管道转弯处选用冷弯弯管。隧道狭窄、距离长、带有水平转角和纵向坡度。施工中如何
顾利进行运布管，是隧道内管道施工的难题。 1施工方法简介
通过对各种运布管施工方法的分析比较，我们确定选用推车运管和可移动龙门架布管相结合的施工方法进行施工，此施工方法为：首先通过自制推管小车向隧道内运送管道，使用可行走龙门架配合手动倒链将管子卸下，然后从隧道的中间开始，进行管道的组对、焊接等工作，逐根向两端安装，管道焊接完成后，放置在用方术设置的临时管增上，随后进行防腐补口作业。浇筑
管道支墩合格后，将管道就位。 2施工前的准备工作
万方数据
2.1隧道中间验收及交接
管道安装前，在业主、监理的组织下进行隧道中间验收，验收合格后隧道施工单位和管道安装单位进行交接工作。中间验收时应注意检查隧道底板的平直度、坡度及宽度符合设计要求，隧道峻工后混凝土抗压强度和抗渗等级符合设计要求，且无漏
筋、蒲石现象。 2.2技术交底
施工人员、设备进入现场前，对机组所有施工人员进行技术质量交底、HSE交底。
2.3隧道内电力及通风设施安装
在隧道两端安装供电设备，供电线路由隧道两端分别接至隧道中间位置，为隧道内管道施工焊机、风机、照明等供电。
供电线路架设在隧道内排水沟一侧洞壁上1.5m高处。沿隧道每隔150m安装一台配电箱，配电箱内设开关及漏电保护器。隧道内每隔25m左右设置一处照明灯，照明灯选用防水、防尘灯。施工作业面临时用电线路采用橡胶套电缆。不得在动力线上挂设照明设施，配电箱封闭严密，不得乱接电源，设专人管理，并经常检查、维修、和保养。
隧道贯通后具备了一定的通风能力，为了隧道内有充足的新鲜空气，在洞口及洞内安装多台功率为3kW轴流风机，风机间隔150m左右，用于接力排除烟尘、辅助通风，轴流风机送风
