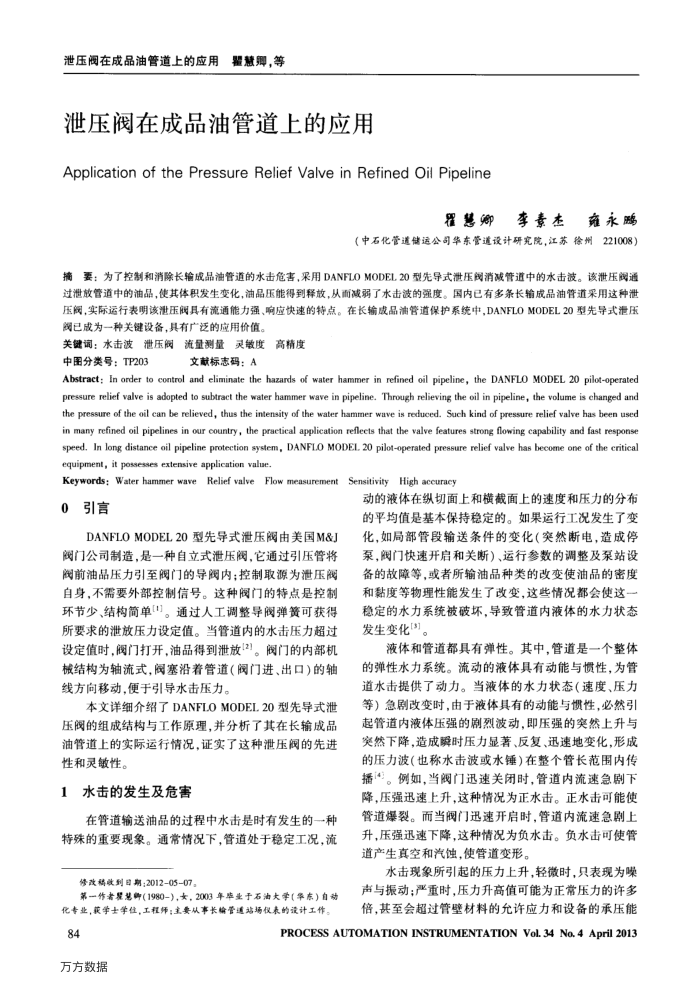

泄压阀在成品油管道上的应用
疆意卿，等
泄压阀在成品油管道上的应用
Applicationof thePressureRelief ValveinRefinedOilPipeline
翟慧卿李素杰雍永鹏
（中石化管道储运公司华东管道设计研究院，江苏徐州221008）
摘要：为了控制和消除长输成品油管道的水击危害，采用DANFLOMODEL20型先导式泄压阀消减管道中的水击波。该泄压阔通过泄放管道中的油品，使其体积发生变化，油品压能得到释放，从而减弱了水击波的强度。国内已有多条长输成品油管道采用这种泄压阀，实际运行表明该泄压阀具有流通能力强、响应快速的特点。在长输成品油管道保护系统中，DANFLOMODEL20型先导式准压
阔已成为一种关键设备，具有广泛的应用价值。关键调：水击波泄压阀流量测量灵敏度
高精度
中图分类号：TP203
文献标志码：A
Abstract: In order to control and eliminate the hazards of water hammer in refined oil pipeline, the DANFLO MODEL 20 pilot-operated pressure relief valve is adopted to subtract the water hammer wave in pipeline. Through relieving the oil in pipeline, the volume is changed and the pressure of the oil can be relieved, thus the intensity of the water hammer wave is reduced. Such kind of pressure relief valve has been used in many refined oil pipelines in our country, the praetical application refleets that the valve features strong flowing capability and fast response speed. In long distance oil pipeline protection system, DANFLO MODEL, 20 pilot-operated pressure relief valve has become one of the critical equipment, it possesses extensive application value.
Keywords: Water hammer wave Relief valveFlow measurement SensitivityHigh accuracy
0引言
DANFLOMODEL20型先导式泄压阀由美国M&J 阀门公司制造，是一种自立式泄压阀，它通过引压管将阀前油品压力引至阀门的导阀内；控制取源为泄压阀自身，不需要外部控制信号。这种阀门的特点是控制环节少、结构简单[1]。通过人工调整导阀弹簧可获得所要求的泄放压力设定值。当管道内的水击压力超过设定值时，阀门打开，油品得到泄放2）。阀门的内部机械结构为轴流式，阀塞沿着管道（阀门进、出口）的轴线方向移动，便于引导水击压力。
本文详细介绍了DANFLOMODEL20型先导式泄压阀的组成结构与工作原理，并分析了其在长输成品油管道上的实际运行情况，证实了这种泄压阀的先进性和灵敏性。
1水击的发生及危害
在管道输送油品的过程中水击是时有发生的一种特殊的重要现象。通常情况下，管道处于稳定工况，流
修改格收到日期；201205-07。
第作者星慧师（1980），女，2003年毕业于石油大学（华东）自动化专业，获学士学位，工程师；主要从事长输管通站场仅表的设计工作。
84
万方数据
动的液体在纵切面上和横截面上的速度和压力的分布的平均值是基本保持稳定的。如果运行工况发生了变化，如局部管段输送条件的变化（突然断电，造成停泵，阀门快速开启和关断）、运行参数的调整及泵站设备的故障等，或者所输油品种类的改变使油品的密度和黏度等物理性能发生了改变，这些情况都会使这稳定的水力系统被破坏，导致管道内液体的水力状态发生变化3]。
液体和管道都具有弹性。其中，管道是一个整体
的弹性水力系统。流动的液体具有动能与惯性，为管道水击提供了动力。当液体的水力状态（速度、压力等）急剧改变时，由于液体具有的动能与惯性，必然引起管道内液体压强的剧烈波动，即压强的突然上升与笑然下降，造成障时压力显著、反复、迅速地变化，形成的压力波（也称水击波或水锤）在整个管长范围内传播4。例如，当阀门迅速关闭时，管道内流速急剧下降，压强迅速上升，这种情况为正水击。正水击可能使管道爆裂。而当阀门迅速开启时，管道内流速急剧上升，压强迅速下降，这种情况为负水击。负水击可使管道产生真空和汽蚀，使管道变形。
水击现象所引起的压力上升，轻微时，只表现为噪声与振动；严重时，压力升高值可能为正常压力的许多倍，其至会超过管壁材料的充许应力和设备的承压能
PROCESSAUTOMATIONINSTRUMENTATION Vol.34 No.4April2013
