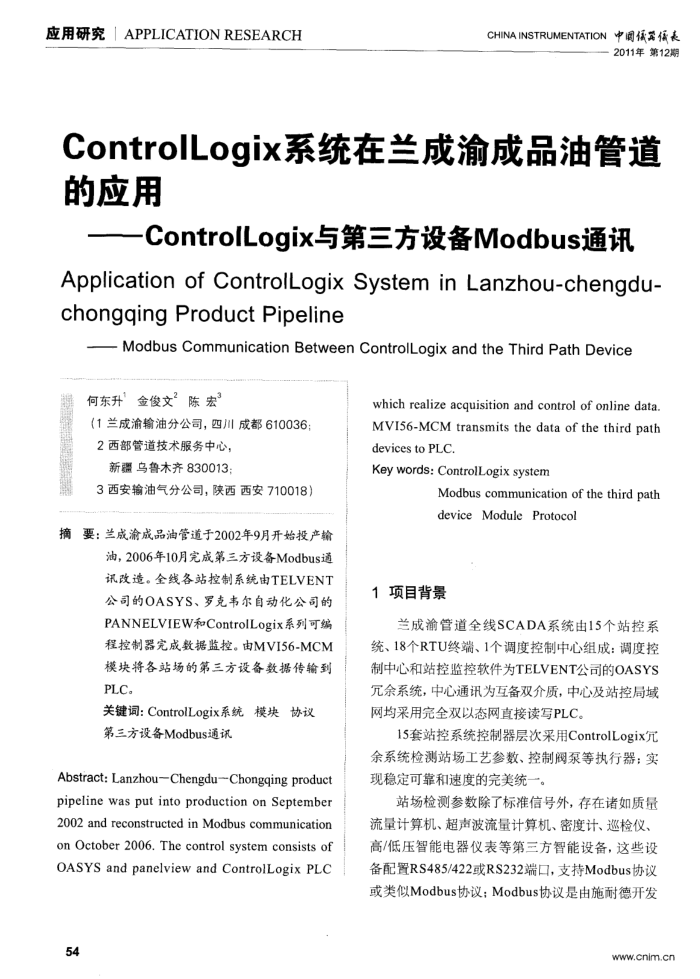

应用研究丨APPLICATIONRESEARCH
CHINAINSTRUMENTATION中阅承低表
2011年第12期
ControlLogix系统在兰成渝成品油管道的应用
ControlLogix与第三方设备Modbus通讯
Applicationof ControlLogixSysteminLanzhou-chengdu-chongging Product Pipeline
Modbus Communication Between ControlLogix and the Third Path Device
何东升”金俊文”陈宏”
（1兰成渝输油分公司，四川成都610036：
2西部管道技术服务中心，新疆乌鲁木齐830013：
3西安输油气分公司，陕西西安710018）摘要：兰成渝成品油管道于2002年9月开始投产输
油，2006年10月完成第三方设备Modbus通讯改造。全线各站控制系统由TELVENT 公司的OASYS、罗克韦尔自动化公司的 PANNELVIEW和ControlLogix系列可编程控制器完成数据监控。由MVI56-MCM 模块将各站场的第三方设备数据传输到 PLC。
关键词：ControlLogix系统模块协议第三方设备Modbus通讯
Abstract: Lanzhou-ChengduChongqing product pipeline was put into production on September 2002 and reconstructed in Modbus communication on October 2006. The control system consists of OASYS and panelview and ControlLogix PLC
54
which realize acquisition and control of online data. MVI56-MCM transmits the data of the third path devices to PLC.
Key words: ControlLogix system
Modbus communication of the third path device Module Protocol
1项目背景
兰成渝管道全线SCADA系统由15个站控系统、18个RTU终端、1个调度控制中心组成：调度控制中心和站控监控软件为TELVENT公司的OASYS 元余系统，中心通讯为互备双介质，中心及站控局域网均采用完全双以态网直接读写PLC。
15套站控系统控制器层次采用ControlLogix允余系统检测站场工艺参数、控制阀泵等执行器；实现稳定可靠和速度的完美统一。
站场检测参数除了标准信号外，存在诸如质量流量计算机、超声波流量计算机、密度计、巡检仪、高/低压智能电器仪表等第三方智能设备，这些设备配置RS485/422或RS232端口，支持Modbus协议或类似Modbus协议；Modbus协议是由施耐德开发
