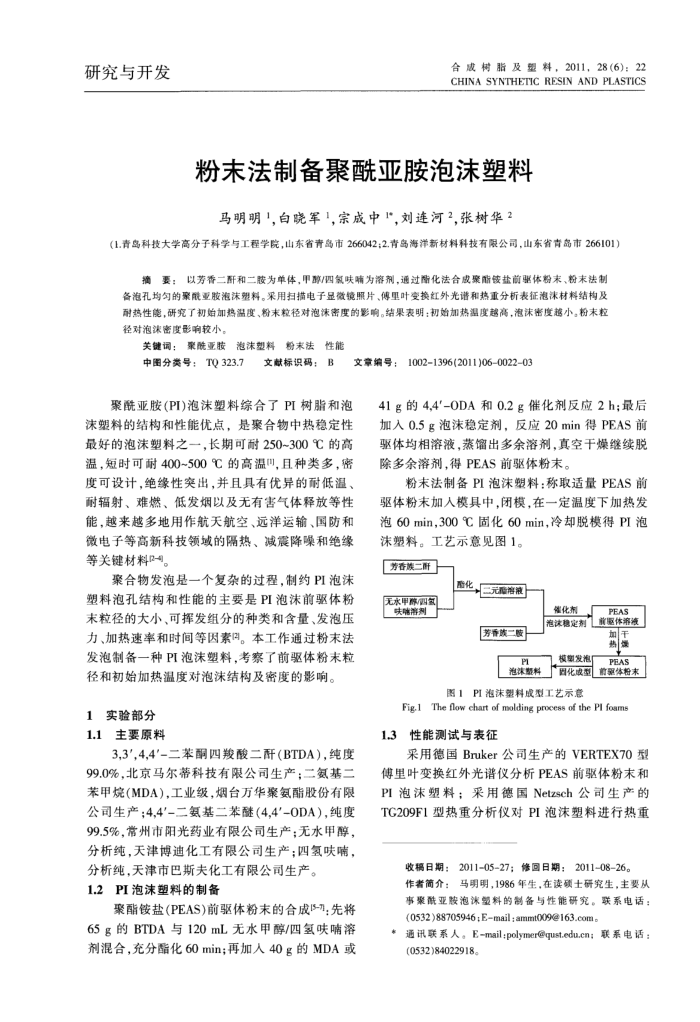

研究与开发
合成树脂及塑料，2011，28(6)：22 CHINA SYNTHETIC RESIN AND PLASTICS
粉末法制备聚酰亚胺泡沫塑料马明明1白晓军1,宗成中1刘连河2,张树华2
(1.青岛科技大学高分子科学与工程学院，山东省青岛市266042;2.青岛海洋新材料科技有限公司，山东省青岛市266101）
摘要：以芳香二酐和二胺为单体，甲醇/四氢呋哺为溶剂，通过酯化法合成聚酯铵盐前驱体粉末、粉末法制各泡孔均勾的案酸亚胺滤沫塑料。采用扫描电子显微镜照片、傅里叶变换红外光谱和热重分析表征泡沫材料结构及耐热性能，研究了初始加热温度、粉末粒径对泡沫密度的影响。结果表明：初始加热温度越高，泡沫密度越小。粉末粒径对泡浓密度影响较小。
关键词：聚酰亚胺泡沫塑料粉末法性能
中图分类号：TQ323.7
文献标识码：B
文章编号：1002-1396(2011)060022-03
聚酰亚胺(PI)泡沫塑料综合了PI树脂和泡沫塑料的结构和性能优点，是聚合物中热稳定性最好的泡沫塑料之一，长期可耐250~300℃的高温，短时可耐400~500℃的高温目，且种类多，密度可设计，绝缘性突出，并且具有优异的耐低温、耐辐射、难燃、低发烟以及无有害气体释放等性能，越来越多地用作航天航空、远洋运输、国防和微电子等高新科技领域的隔热、减震降噪和绝缘等关键材料(2-4。
聚合物发泡是一个复杂的过程，制约PI泡沫塑料泡孔结构和性能的主要是PI泡沫前驱体粉末粒径的大小、可挥发组分的种类和含量、发泡压力、加热速率和时间等因素日。本工作通过粉末法发泡制备一种PI泡沫塑料，考察了前驱体粉未粒径和初始加热温度对泡沫结构及密度的影响。
1实验部分 1.1主要原料
3,3',4,4'-二苯酮四羧酸二酐（BTDA），纯度 99.0%.北京马尔蒂科技有限公司生产：二氨基二苯甲烷（MDA），工业级，烟台万华聚氨酯股份有限公司生产；4,4'-二氨基二苯醚（4,4'-ODA）纯度 99.5%，常州市阳光药业有限公司生产；无水甲醇，分析纯，天津博迪化工有限公司生产；四氢呋喃，
分析纯，天津市巴斯夫化工有限公司生产。 1.2PI泡沫塑料的制备
聚酯铵盐(PEAS)前驱体粉末的合成(5-};先将 65g的BTDA与120mL无水甲醇/四氢呋哺溶剂混合，充分酯化60min；再加人40g的MDA或
41g的4,4'-ODA和0.2g催化剂反应2h；最后加入0.5g泡沫稳定剂，反应20min得PEAS前驱体均相溶液，蒸馏出多余溶剂，真空干燥继续脱除多余溶剂，得PEAS前驱体粉末。
粉末法制备PI泡沫塑料：称取适量PEAS前
驱体粉未加人模具中闭模，在一定温度下加热发泡60min300℃固化60min，冷却脱模得PI泡
沫塑料。工艺示意见图1。芳香族二群
南化，三元和海良
无水甲醇/四氢呋瞻游烈
芳香族二胺
PI
催化剂
PEAS
范冰稳定剂驱体第液
，模发泡
PEAS
泡沫散料四化成型前翼体粉末
图1PI泡沫塑料成型工艺示意
Fig.1 The flow chart of molding process of the PI foams 1.3性能测试与表征
采用德国Bruker公司生产的VERTEX70型傅里叶变换红外光谱仪分析PEAS前驱体粉末和 PI泡沫塑料；采用德国Netzsch公司生产的 TG209F1型热重分析仪对PI泡沫塑料进行热重
收稿日期：2011-05-27；修回日期：2011-0826。
作者简介：马明明，1986年生，在读硕士研究生，主要从事聚酰亚胺泡述塑料的制备与性能研究。联系电话：(0532)88705946 ; Email : ammt009@163.com
通讯联系人。E-mailpolymer@qust.edu.cn；联系电话：(0532)84022918。
