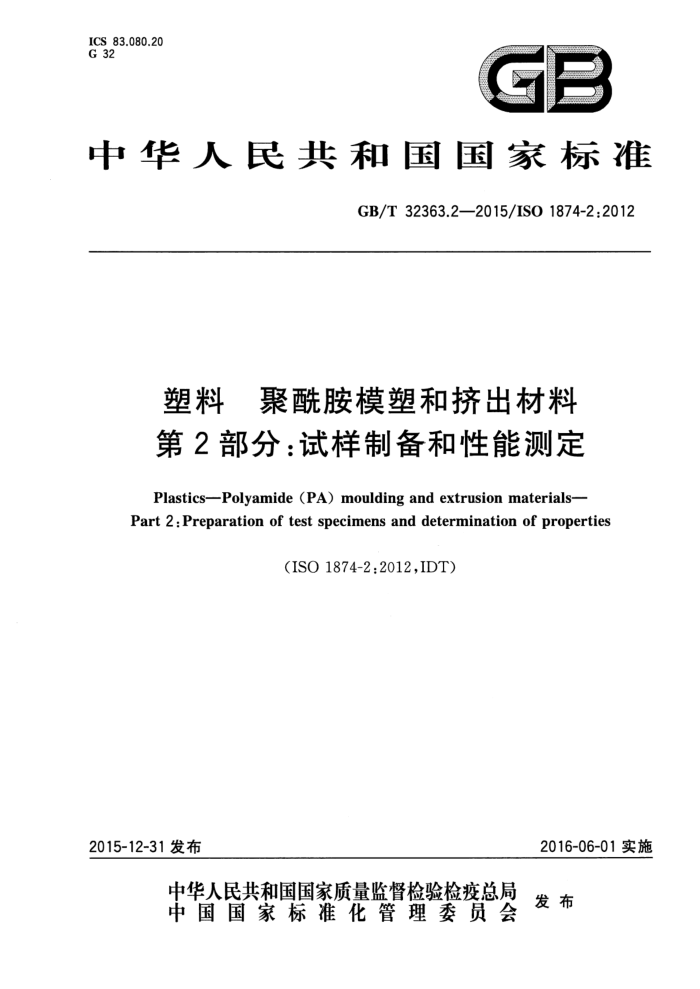

ICS 83.080.20 G 32
中华人民共和国国家标准
GB/T32363.2—2015/ISO1874-2:2012
塑料 聚酰胺模塑和挤出材料第2部分：试样制备和性能测定 PlasticsPolyamide (PA) moulding and extrusion materials- Part 2:Preparation of test specimens and determination of properties
(ISO 1874-2:2012,IDT)
2016-06-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局 发布中国国家标准化管理委员会 GB/T32363.2—2015/ISO1874-2:2012
前言
GB/T32363《塑料聚酰胺模塑和挤出材料》分为两个部分：
第1部分：命名系统和规范基础；第2部分：试样制备和性能测定。
本部分为GB/T32363的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分使用翻译法等同采用ISO1874-2：2012《塑料聚酰胺模塑和挤出材料第2部分：试样制
备和性能测定》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件见附录NA。 本部分做了下列编辑性修改：
增加了资料性附录NA。 本部分由中国石油和化学工业联合会提出。 本部分由全国塑料标准化技术委员会工程塑料分技术委员会（SAC/TC15/SC9)归口。 本部分负责起草单位：上海金发科技发展有限公司、金发科技股份有限公司、中蓝晨光化工研究设
计院有限公司、南京聚隆科技股份有限公司。
本部分参加起草单位：平顶山神马工程塑料有限责任公司、江苏金发科技新材料有限公司、浙江俊尔新材料股份有限公司、江苏弘盛新材料股份有限公司、上海金玺实验室有限公司。
本部分主要起草人：张永、夏建盟、袁绍彦、石鑫、吴博、刘奇祥、蔡彤曼、刘力荣、秦新颖、田际波
吴建国、刘国、陈广强。
I GB/T32363.2-—2015/ISO1874-2:2012
塑料聚酰胺模塑和挤出材料第2部分：试样制备和性能测定
1范围
GB/T32363的本部分规定了聚酰胺模塑和挤出材料的试样制备和性能测试方法，以及试料处理、 试料模塑前和试样测试前状态调节的要求。
同时，规定了试样制备的程序和条件，以及由材料制得的试样的性能测试程序。列出了表征聚酰胺模塑和挤塑出材料所适合的、必要的性能和测试方法。
这些性能测试方法选自ISO10350-1中的通用测试方法。本部分还包括模塑和挤出材料特征性能的测试方法，如ISO1874-1中的黏数、拉伸弹性模量等特征性能的测试方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO62塑料吸水性试验方法（Plastics一Determinationofwaterabsorption） ISO75-2塑料负荷变形温度的测定第2部分：塑料和硬橡胶（Plastics一Determinationof
temperature of deflection under load—Part 2:Plastics and ebonite)
ISO179-1塑料简支梁冲击强度的测定第1部分：非仪器冲击试验（Plastics一Determination of Charpy impact propertiesPart 1:Non-instrumented impact test)
ISO179-2塑料简支梁冲击强度的测定第2部分：仪器冲击试验（Plastics一Determinationof Charpy impact properties—Part 2:Instrumented impact test)
ISO291塑料调节和试验用标准大气（Plastics-Standardatmospheresforconditioningand testing)
ISO294-1塑料热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备(Plastics—Injectionmouldingof testspecimensof thermoplasticmaterialsPart1:General principles,and moulding of multipurpose and bar test specimens)
ISO294-3塑料热塑性塑料材料注塑试样的制备第3部分：小方试片（Plastics一Injection moulding of test specimens of thermoplastic materials-Part3:Small plates)
ISO294-4塑料热塑性塑料材料注塑试样的制备第4部分：模塑收缩率的测定（Plastics一In jection moulding of test specimens of thermoplastic materialsPart 4:Determination of moulding shrinkage)
ISO307 7塑料聚酰胺黏数的测定（Plastics—PolyamidesDeterminationofviscositynum
ber)
ISO472塑料术语及定义（Plastics—Vocabulary) ISO527-2塑料拉伸性能的测定第2部分：模塑和挤出材料的试验条件（Plastics一Determi-
nation of tensile propertiesPart 2:Test conditions for moulding and extrusion plastics)
ISO1110o塑料聚酰胺加速状态调节（Plastics—Polyamides—Acceleratedconditioningof test specimens)
> GB/T 32363.2-2015/ISO1874-2:2012
ISO1133-2塑料熔体质量流动速率(MFR)和熔体体积流动速率(MVR)的测定第2部分：对时间-温度历程与/或湿气敏感的材料所用的方法[Plastics一Determinationofthemeltmass-flowrate (MFR)and melt volume-flowrate(MVR)of thermoplastics—Part 2:Method for materials sensitive totime-temperaturehistoryand/or moisture
ISO1183-1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (PlasticsMethods for determining the density and relative density of non-cellular plasticsPart 1: Immersion method,liquid pyknometer method and titration method)
ISO1183-2塑料非泡沫塑料密度的测定第2部分：密度梯度柱法（Plastics—Methodsforde- termining the density and relative density of non-cellular plasticsPart 2: Density gradient column method)
ISO1183-3塑料非泡沫塑料密度的测定第3部分：气体比重瓶法（Plastics一Methodsforde- termining the density and relative density of non-cellular plastics-Part 3:Gas pyknometer method)
ISO1874-1塑料聚酰胺模塑和挤出材料第1部分：命名系统和规范基础[Plastics- Polyamide (PA)moulding and extrusion materials—Part1:Designation system and basis for specifica- tion]
ISO3167塑料多用途试样（Plastics—Multipurposetestspecimens） ISO3451-4塑料灰分的测定第4部分：聚酰胺（Plastics—Determinationofash-Part4：Pol-
yamides)
ISO8256塑料拉伸冲击性能试验方法（Plastics—Determinationoftensile-impactstrength） ISO10350-1塑料可比单点数据的获得和表示第1部分：模塑材料（Plastics一Acquisition
and presentation of comparable single-point dataPart 1:Moulding materials)
ISO11357-3塑料差示扫描量热法（DSC）第3部分：熔融和结晶的温度及热恰的测定[Plas- tics—Differential scanning calorimetry (DSC)--Part 3:Determination of temperature and enthalpy of melting and crystallization
ISO15512塑料聚酰胺含水量测定（Plastics-Determinationofwatercontent） ISO27547-1塑料运用非模具成型制备热塑材料的试样第1部分：一般原则及试样的激光烧
结(PlasticsPreparation of test specimens of thermoplastic materials usingmouldless technologies Part 1:General principles,and laser sintering of test specimens)
IEC60093固体绝缘材料体积电阻率和表面电阻率试验方法（Methodsoftestforvolumeresis tivity and surface resistivity of solid electrical insulating materials)
IEC60112固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法（Methodforthedetermi- nation of the proof and the comparative tracking indices of solid insulating materials)
IEC60243-1绝缘材料电气强度试验方法第1部分：工频下试验（Electricstrengthofinsula- ting materials—Test methods—Part 1:Tests at power frequencies)
IEC60250测定电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法(Recommendedmethodsforthedeterminationofthepermittivityanddielectricdissipation factor of electrical insulating materials at power,audio and radio frequencies including metre wave lengths)
IEC60296电工流体变压器和开关用的未使用过的矿物绝缘油（Fluidsforelectrotechnicalap plications—Unused mineral insulating oils for transformers and switchgear)
IEC60695-11-10着火危险试验第11-10部分：试验火焰50W水平与垂直火焰试验方法 (Fire hazard testing—Part 11-1o:Test flames—5o W horizontal and vertical flame test methods)
2 GB/T 32363.2—2015/ISO 1874-2:2012
3 试样制备 3.1 注塑前的预处理
注塑前，样品应达到室温。 对于黏数<200mL/g的聚酰胺，含水量不应超过0.2%（质量分数）；对>200mL/g的，含水量不应超过
0.1%（质量分数）；对于PA46、PA6T/66、PA6T/XT、PA6T/6I/66、PA6T/6I、PA6I/6T、PANDT/INDT含水量应低于0.1%（质量分数）。
填充或增强的材料的含水量应按混合物的总质量计算。含水量的测试采用ISO15512，黏数的测试采用ISO307。
为保证材料的含水率符合测试要求，建议使用除湿干燥机或其他烘干设备（循环空气、氮气、氯气等)对材料进行烘干。
如果试样是经过激光烧结而成（见3.3和附录A），在样品加工前按照附录A中所给出的说明对材料进行预处理。 3.2注塑
为了获取和表示对比数据，注塑试样可用于有效材料之间的对比。这些对比数据是命名材料性能的基本依据。
注塑试样的制备按照ISO294-1的规定，注塑条件见表1。试样应由预处理后的粒子注塑而成，试样制备应采用同样的加工条件和程序，材料在注塑使用前，应放置在防潮容器中。
除了注塑之外，制备PA试样也可以采用其他方法，如挤出、吹塑、非模具成型技术等。不同的方法制备出的样品将导致性能的明显不同，对使用相同方法制备的试样进行测试才有对比意义。使用激光烧结的试样见3.3。 3.3激光烧结
注塑试样主要作为测试样品，有时也可以选择其他的方法制备样品（见3.2）。 对于使用激光烧结的方法制备的样品，见附录A。
表1 试样注塑条件
黏数? mL/g ≤160
填料含量
增塑剂含量
熔体温度
模具温度
材料
% 0 o 0
% 0 0 0 0 0 o 0 0 0 0
c 250 260 270 270 290 230 250 290 290 300
℃ 80 80 80 80 80 50 50 80 80 100
160<·≤200
PA6
> 200 ≤120 120<·≤200
0<·≤70 0·≤70
≤160 >160 ≥100 ≤160 ≤160
0 0 0
PA6/66
0·50 50<·≤70
PA66
3 GB/T32363.2—2015/ISO1874-2:2012
表1(续)
增塑剂含量
模具温度 c 80 120 80 80 80 80 80 80 80 80 80 80 80 80 80 80 60 60 60 80 80 80 80 130 130 100 130 130 130 150 100 130 130
黏数。 mL/g ≤200 ≤260 ≤200 ≤200 ≤250 ≤250 ≤150
填料含量 % ≤70 ≤70
熔体温度
材料 PA66/6 PA46 PA69 PA610 PA612
% o 0 o 0 o 0 >0 >0 >0 0 0 0
℃ 290 315 270 270 250 290 210 230 250 220 230 250 260 200 220 240 200 210 220 230 250 240 260 250 260 270 280 280 290 325 325 325 325
o 0 0
0<·≤70
o 0 0
150<·200 200<·≤240
≤130 ≤130
0·30 30<·≤50 0<·≤20 20<≤50
PA11
130<·≤240 130<·≤240
≤5 ≤5 ≤5 >5 >5 >5 o o 0 o 0 0 0 0 0 0 o 0 0 0
≤130 130<·≤200
≤10 ≤10 ≤10 0 0 0 10 >200 ≤130
130<·≤200
PA12
>200 ≤130 ≤130
130<·≤240 130<·≤240
≤130 130<·≤160
o o
≤130 ≤130
0·≤50 50<·≤70 0·50 50·≤70
PA MXD6
130<·≤160 130<·≤160
≤160 ≤160 ≤200 ≤200
≤70 ≤70 ≤70 ≤70
PA6T/XT PA6T/66 PA6T/6I PA61/6T 4 GB/T32363.2—2015/ISO1874-2:2012
表1(续）
模具温度
填料含量 % ≤70 ≤70 ≤70
黏数? mL/g ≤200 ≤160 ≤200 ≤160 ≤120
增塑剂含量
熔体温度
材料 PA6T/61/66 PA66/6I PA9T PA NDT/INDT
% 0 0 0 0 0
℃ 325 290 320 280 300
c 130 90 140 80 80
0 0·≤50
聚酰胺的定义和标识化学结构的代号按照ISO472和ISO1874-1的规定。 b对于表中的PA46、PA6T/66、PA6T/XT、PA6T/6I、PA6T/6I/66、PA6I/6T、PA66/6I、PA9T，注塑速度为
300mm/s±100mm/s，其他为200mm/s±100mm/s。 首选溶剂见ISO307的规定。
4状态调节
4.1 试样的调节状态
性能测试试样应有两种状态：一种是干态（不受潮），另一种是湿态。 性能测试试样可为干态试样和/或湿态试样。报告中应注明试样的状态。
4.2干态
干态试样是指在注塑后立即放置于防潮容器中，在23℃士2℃下至少放置24h的试样，其含水量不得超过0.2%（质量分数），不允许对试样通过添加水或对含水量超标的试样进行干燥的方式来达到标准条件下放置24h的含水量。
为避免试样吸潮，干态试样离开防潮容器后应尽快测试（时间不应超过15min）。 在测试前不允许对试样退火。
4.3湿态
湿态试样是在温度23℃、相对湿度50%的环境下按照ISO1110的规定进行状态调节到平衡状态的试样。测试报告中应包含使用的标准环境等级或偏差。
注：ISO291规定不同等级的标准环境对应温度和相对湿度是不相同的。23℃/50%RH条件下的标准环境等级如下：
等级1:(23±1)℃/(50±5)%RH; 等级2：(23±2)℃/(50±10)%RH。 偏差适用于不同试样所处的储存空间（如在测试橱或状态调节橱中）。相对湿度偏差包含真实的露
点偏差以及控制设备与湿度计容许的误差和偏离。
测试试样的状态调节可按照ISO1110中规定聚酰胺加速状态调节的方法进行调节到湿态，测试报告中应包含含水量。
5性能测定
为了获取可重现性和对比性的测试数据，需要使用状态调节，样条尺寸和测试流程按本部分规定。
5
