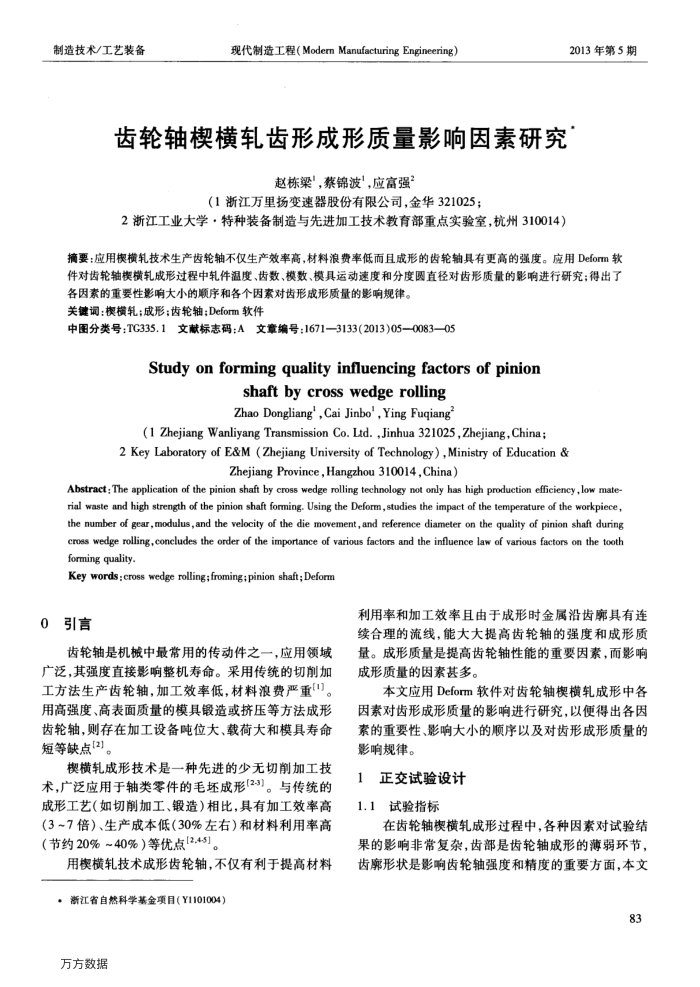

制造技术/工艺装备
现代制造工程(Modem Manufacturing Engineering）
齿轮轴楔横轧齿形成形质量影响因素研究
赵栋梁”，蔡锦波”，应富强
（1浙江万里扬变速器股份有限公司，金华321025；
2浙江工业大学·特种装备制造与先进加工技术教育部重点实验室，杭州310014）
2013年第5期
摘要：应用模横轧技术生产齿轮轴不仅生产效率高，材料浪费率低而且成形的齿轮轴具有更高的强度。应用Deform软件对齿轮轴模横轧成形过程中轧件温度、齿数、模数、模具运动速度和分度圆直径对齿形质量的影响进行研究；得出了
各因素的重要性影响大小的顺序和各个因素对齿形成形质量的影响规律。关键词：模横轧：成形：齿轮轴：Deform软件
中图分类号：TG335.1文献标志码：A文章编号：16713133(2013)05—0083—05
Study onforming quality influencing factors of pinion
shaftbycrosswedgerolling Zhao Dongliang',Cai Jinbo',Ying Fuqiang
(1ZhejiangWanliyang Transmission Co.Ltd.,Jinhua 321025,Zhejiang,China:
2 Key Laboratory of E&M (Zhejiang University of Technology),Ministry of Education &
Zhejiang Province ,Hangzhou 310014, China)
Abstract: The application of the pinion shaft by cross wedge rolling technology not only has high production efficiency ,low mate-rial waste and high strength of the pinion shaft foming. Using the Deform,studies the impact of the temperature of the workpiece, the number of gear,modulus,and the velocity of the die movement, and reference diameter on the quality of pinion shaft during cross wedge rolling,concludes the order of the importance of various factors and the influence law ef various factors on the tooth forming quality
Key words : cross wedge rolling;froming; pinion shaft; Deform
0引言
齿轮轴是机械中最常用的传动件之一，应用领域广泛，其强度直接影响整机寿命。采用传统的切削加工方法生产齿轮轴，加工效率低，材料浪费严重[1] 用高强度、高表面质量的模具锻造或挤压等方法成形齿轮轴，则存在加工设备吨位大、载荷大和模具寿命短等缺点[2]。
楔横轧成形技术是一种先进的少无切削加工技术，广泛应用于轴类零件的毛坏成形(2-3)。与传统的成形工艺（如切削加工、锻造）相比，具有加工效率高（3~7倍）、生产成本低（30%左右）和材料利用率高（节约20%~40%）等优点[2,45]。
用模横轧技术成形齿轮轴，不仅有利于提高材料
，浙江省自然科学基金项目（Y1101004）万方数据
利用率和加工效率且由于成形时金属沿齿廊具有连续合理的流线，能大大提高齿轮轴的强度和成形质量。成形质量是提高齿轮轴性能的重要因素，而影响成形质量的因素甚多。
本文应用Deform软件对齿轮轴楔横轧成形中各因素对齿形成形质量的影响进行研究，以便得出各因素的重要性、影响大小的顺序以及对齿形成形质量的影响规律。
1正交试验设计 1.1试验指标
在齿轮轴楔横轧成形过程中，各种因素对试验结果的影响非常复杂，齿部是齿轮轴成形的薄弱环节，齿廓形状是影响齿轮轴强度和精度的重要方面，本文
83
