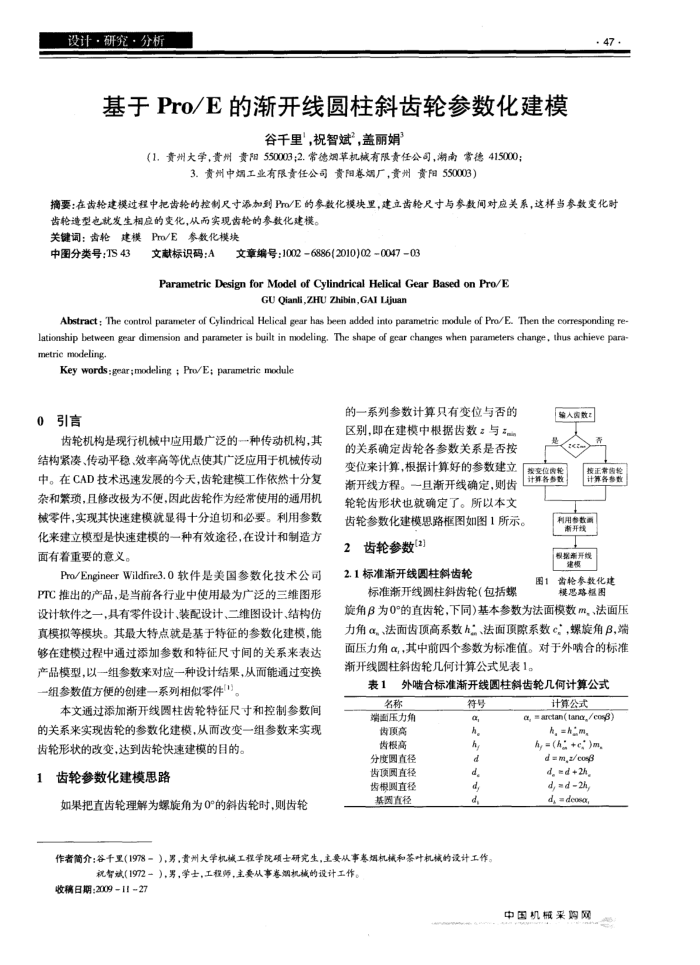

设计·研究·分析
基于Pro/E的渐开线圆柱斜齿轮参数化建模
谷千里，祝智斌”，盖丽娟
（1.贵州大学，贵州责阳550003;2.常德烟草机械有限责任公司，湖南常德415000；
3.责州中烟工业有限责任公司责阳卷烟厂，贵州贵阳550003）
· 47·
摘要：在齿轮建模过程中把齿轮的控制尺寸添加到Pr/E的参数化模块里，建立齿轮尺寸与参数间对应关系，这样当参数变化时
齿轮造型电就发生相应的变化，从而实现齿轮的参数化建模。关键词：齿轮建模
Pro/E参数化模块
中图分类号：TS43
文献标识码：A
文章编号：10026886(2010)02004703
Parametric Design for Model of Cylindrical Helical Gear Based on Pro/E
GU Qianli,ZHU Zhibin,GAI Lijuan
Abstract : The control parameter of Cylindrical Helical gear has been added into parametric module of Pro/E. Then the coresponding re lationship between gear dimension and parameter is built in modeling. The shape of gear changes when paraneters change, thus achieve para metrie modeling-
Key words:gear ;modeling ; Pro/E; parametric moxdule
引言 0
齿轮机构是现行机械中应用最广泛的一种传动机构，其结构紧漆、传动平稳、效率高等优点使其广泛应用于机械传动中。在CAD技术迅速发展的今天，齿轮建模工作依然十分复杂和繁项，且修改极为不便，固此齿轮作为经常使用的通用机械零件，实现其快速建模就显得十分迫切和必要。利用参数化来建立模型是快速建模的一种有效途径，在设计和制造方面有着重要的意义。
Pro/EngineerWildfire3.0软件是美国参数化技术公司 PTC推出的产品，是当前各行业中使用最为广泛的三维图形设计软件之一，具有零件设计、装配设计、二维图设计、结构仿真模拟等模块。其最大特点就是基于特征的参数化建模，能够在建模过程中通过添加参数和特征尺寸间的关系来表达产品模型，以一组参数来对应一种设计结果，从面能通过变换一组参数值方便的创建一系列相似零件[]。
本文通过添加渐开线圆柱齿轮特征尺寸和控制参数间的关系来实现齿轮的参数化建模，从而改变一组参数来实现齿轮形状的改变，达到齿轮快速建模的目的。
齿轮参数化建模思路 1
如果把直齿轮理解为螺旋角为0°的斜齿轮时，则齿轮
的一系列参数计算只有变位与否的区别，即在建模中根据齿数：与的关系确定齿轮各参数关系是否按变位来计算，根据计算好的参数建立渐开线方程。一且渐开线确定，则齿轮轮齿形状也就确定了。所以本文
输人店数
按变位房轮计算各参数
齿轮参数化建模思路框图如图1所示。 2齿轮参数(2)
2.1标准渐开线圆柱斜齿轮
标准渐开线圆柱斜齿轮（包括螺
图1
接正常售轮计算各参数
利用参数函渐开线
根据开线建模
雷轮参数化建模思路崧图
旋角β为0°的直齿轮，下同)基本参数为法面模数m，、法面压力角α，法面齿项高系数h：、法面顶隙系数c，，螺旋角β，端面压力角α,，其中前四个参数为标准值。对于外啮合的标准渐开线圆柱斜齿轮几何计算公式见表1。
表1
外啮合标准渐开线圆柱斜齿轮几何计算公式
名称端面压力角齿顶高替报高分度圆直径齿项圆直径齿根圆直径基因直径
符号 6 h h, P d, d d,
作者简介：谷千里(1978一），男，州大学机城工程学院硕士研究生，主要从事券爆机械和茶叶机械的设计工作。
祝智斌(1972一），男，学士，工程师，主要从事券期机城的设计工作。
收稿日期：2009-1127
计算公式
α, =arctan(tano,/cosβ)
h, =h_m, h, =(h_ +c,)m, d =m,z/eosg d, =d +2h, d, ad 2hy d, =dea,
