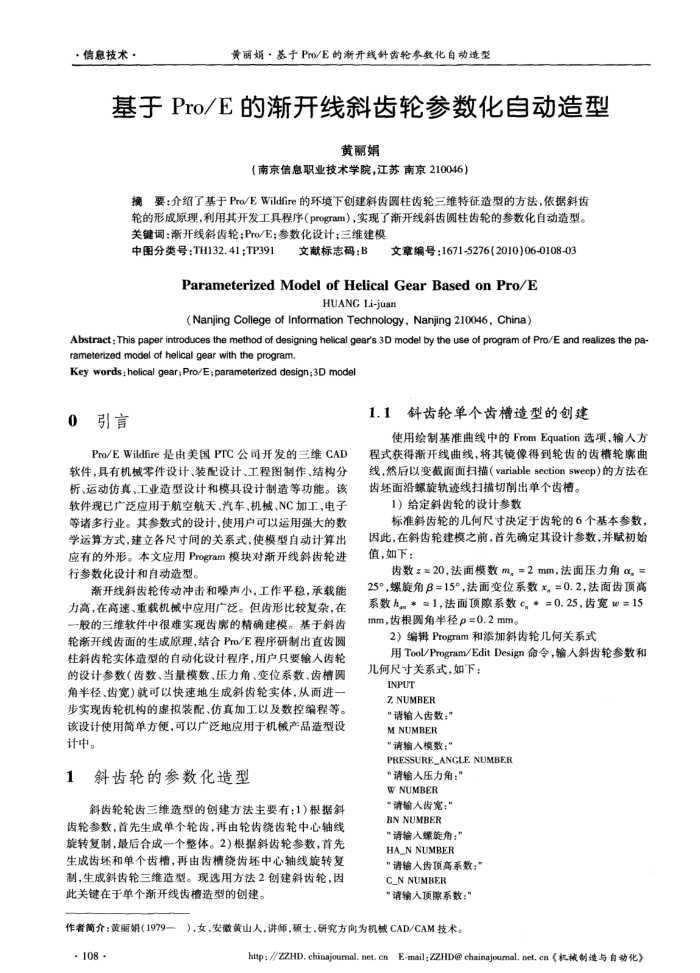

黄丽娟·基予Pro/E的渐开线针齿轮参数化自动造型
基于Pro/E的渐开线斜齿轮参数化自动造型
黄丽娟
（南京信息职业技术学院，江苏南京210046）
摘要：介绍了基于Pro/EWildfire的环境下创建斜齿圆柱齿轮三维特征造型的方法，依据斜齿轮的形成原理，利用其开发工具程序（program），实现了渐开线斜齿圆柱齿轮的参数化自动造型。关键词：新开线斜齿轮；Pro/E；参数化设计；三维建模
中图分类号：TH132.41;TP391
文献标志码：B
文章编号：1671-5276(2010)06-0108-03
Parameterized Model of Helical Gear Based on Pro/E
HUANG Li-juan
(Nanjing College of Information Technology, Nanjing 210046, China)
Abstract This paper introduces the method of designing helical gear's 3D model by the use of program of Pro/E and realizes the pa-rameterized model of helical gear with the program.
Key words: helical gear; Pro/E; parameterized design;3D model
0
引言
Pro/EWildfire是由美国PTC公司开发的三维CAD
软件，具有机械零件设计、装配设计、工程图制作、结构分析、运动仿真、工业造型设计和模具设计制造等功能。该软件现已广泛应用于航空航天、汽车、机械、NC加工、电子等诸多行业。其参数式的设计，使用户可以运用强大的数学运算方式，建立各尺寸间的关系式，使模型自动计算出应有的外形。本文应用Program模块对渐开线斜齿轮进行参数化设计和自动造型。
渐开线斜齿轮传动冲击和噪声小，工作平稳，承载能力高，在高速、重载机械中应用广泛。但齿形比较复杂，在一般的三维软件中很难实现齿廊的精确建模。基于斜齿轮渐开线齿面的生成原理，结合Pro/E程序研制出直齿圆往斜齿轮实体造型的自动化设计程序，用户只要输人齿轮的设计参数（齿数、当量模数、压力角、变位系数、齿槽圆角半径、齿宽)就可以快速地生成斜齿轮实体，从而进步实现齿轮机构的虚拟装配、仿真加工以及数控编程等。该设计使用简单方便，可以广泛地应用于机械产品造型设计中。
斜齿轮的参数化造型 1
斜齿轮轮齿三维造型的创建方法主要有：1)根据斜齿轮参数，首先生成单个轮齿，再由轮齿绕齿轮中心轴线旋转复制，最后合成一个整体。2）根据斜齿轮参数，首先生成齿坏和单个齿槽，再由齿槽绕齿坏中心轴线旋转复制，生成斜齿轮三维造型。现选用方法2创建斜齿轮，因此关键在于单个渐开线齿槽造型的创建。
1.1斜齿轮单个齿槽造型的创建
使用绘制基准曲线中的FromEquation选项，输入方程式获得渐开线曲线，将其镜像得到轮齿的齿槽轮席曲线，然后以变截面面扫描（variablesection sweep）的方法在齿坏面沿螺旋轨迹线扫描切削出单个齿槽。
1）给定斜齿轮的设计参数
标准斜齿轮的几何尺寸决定于齿轮的6个基本参数，因此，在斜齿轮建模之前，首先确定其设计参数，并赋初始值，如下：
齿数z=20，法面模数m。=2mm，法面压力角α，= 25°螺旋角β=15°，法面变位系数x，=0.2，法面齿项高系数h*=1,法面项欧系数c，*=0.25，齿宽w=15 mm，齿根圆角半径p=0.2mm。
2）编辑Program和添加斜齿轮几何关系式
用Tool/Program/EditDesign命令，输人斜齿轮参数和几何尺寸关系式，如下：
INPUT
Z NUMBER
“请输人齿数：" M NUMBER
”请输入模数："
PRESSURE_ANGLE NUMBER“请输人压力角："
WNUMBER”请输人齿宽：" BN NUMBER
“请输人螺旋角：" HA_NNUMBER
"请输人齿项高系数：" C_N NUMBER
"请输人项除系数："
作者简介：黄丽娟（1979—），女，安徽黄山人，讲师，硕士，研究方向为机械CAD/CAM技术。
