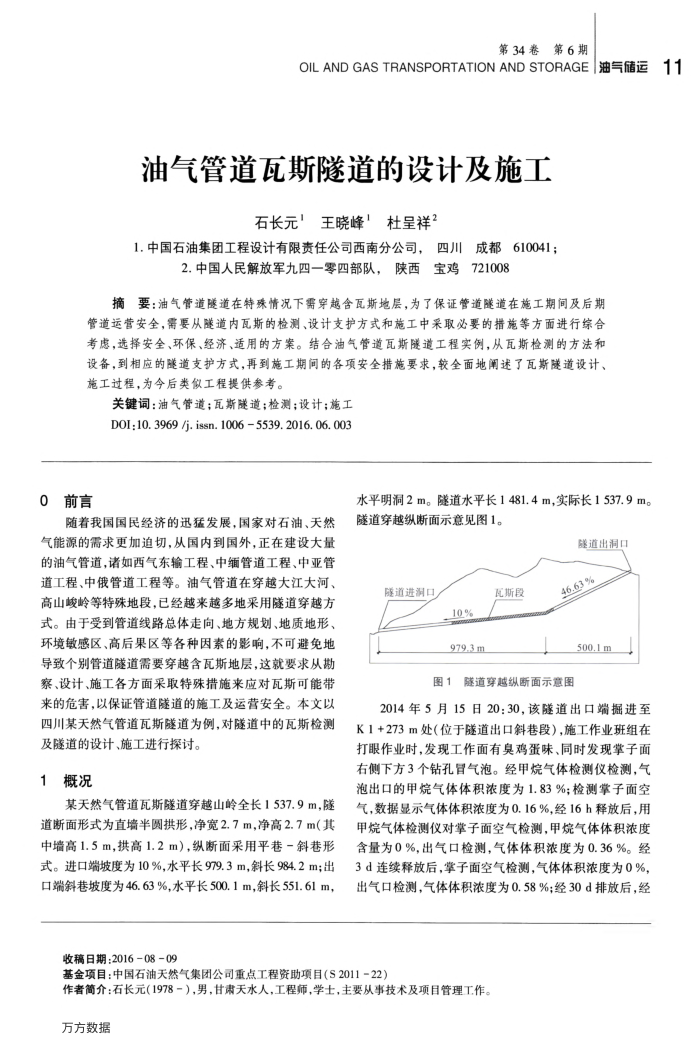

第34卷第6期
OILANDGASTRANSPORTATIONANDSTORAGE油气循运11
油气管道瓦斯隧道的设计及施工
石长元’王晓峰杜呈祥？
1.中国石油集团工程设计有限责任公司西南分公司，四川成都610041；
2.中国人民解放军九四一零四部队，陕西宝鸡721008
摘要：油气管道隧道在特殊情况下需穿越含瓦斯地层，为了保证管道隧道在施工期间及后期管道运营安全，需要从隧道内瓦斯的检测、设计支护方式和施工中采取必要的措施等方面进行综合考虑，选择安全、环保、经济、适用的方案。结合油气管道瓦斯隧道工程实例，从瓦斯检测的方法和设备，到相应的隧道支护方式，再到施工期间的各项安全措施要求，较全面地阐述了瓦斯隧道设计、施工过程，为今后类似工程提供参考。
关键词：油气管道；瓦斯隧道；检测；设计；施工 D0I;10. 3969 /j. issn. 1006 5539. 2016. 06. 003
0百
前言
随着我国国民经济的迅猛发展，国家对石油、天然气能源的需求更加迫切，从国内到国外，正在建设大量的油气管道，诸如西气东输工程、中缅管道工程、中亚管道工程、中俄管道工程等。油气管道在穿越大江大河、高山峻岭等特殊地段，已经越来越多地采用隧道穿越方式。由于受到管道线路总体走向、地方规划、地质地形、环境敏感区、高后果区等各种因素的影响，不可避免地导致个别管道隧道需要穿越含瓦斯地层，这就要求从勘察、设计、施工各方面采取特殊措施来应对瓦斯可能带来的危害，以保证管道隧道的施工及运营安全。本文以四川某天然气管道瓦斯隧道为例，对隧道中的瓦斯检测
及隧道的设计、施工进行探讨。 1概况
某天然气管道瓦斯隧道穿越山岭全长1537.9m，隧道断面形式为直墙半圆拱形，净宽2.7m，净高2.7m（其中墙高1.5m拱高1.2m），纵断面采用平巷-斜巷形式。进口端坡度为10%，水平长979.3m，斜长984.2m；出口端斜巷坡度为46.63%，水平长500.1m，斜长551.61m，
收稿日期：2016-08-09
水平明洞2m。隧道水平长1481.4m，实际长1537.9m。隧道穿越纵断面示意见图1。
隧道出洞口
隧道进润口
10.% 979.3m
瓦斯段
46.639 500.1m
图1
隧道穿越纵断面示意图
2014年5月15日20：30，该隧道出口端掘进至 K1+273m处（位于隧道出口斜巷段），施工作业班组在打眼作业时，发现工作面有臭鸡蛋味、同时发现掌子面右侧下方3个钻孔冒气泡。经甲烷气体检测仪检测，气泡出口的甲烷气体体积浓度为1.83%；检测掌子面空气，数据显示气体体积浓度为0.16%，经16h释放后，用甲烷气体检测仪对掌子面空气检测，甲烷气体体积浓度含量为0%，出气口检测，气体体积浓度为0.36%。经 3d连续释放后，掌子面空气检测，气体体积浓度为0%，出气口检测，气体体积浓度为0.58%；经30d排放后，经
基金项目：中国石油天然气集团公司重点工程资助项目（S2011-22）
作者简介：石长元（1978－），男，甘肃天水人，工程师，学士，主要从事技术及项目管理工作。万方数据
