潜油电泵井下多参数传感器的应用情况分析
张庆军
（大庆油田力神泵业有限公司研发中心，黑龙江大庆163000)
摘要：自主开发了一种新型潜油电泵并下多参数传感器，可以检测温度、压力、报动等多个参数。详细阐述了该传感器的原理，结合应用情况对现场数据进行了分析，证明该传感器可以随时反映油并的生产情况，帮助管理人员及时掌控油井的生产动态，同时对井下设备的运行参数进行统计和分析以避免设备的损坏，对保证油田生产、降低成本、提高生产效率具有重要意义。关键词：潜油电泵多参数传感器应用分析
中图分类号：TE938
文献标志码：B
文章编号：10077324(2016)040068-02
潜油电泵井下多参数传感器是潜油电泵采油过程中配套的并下测量仪器，通过该产品可以实时监测潜油电泵井下环境温度、电机温度、泵人口压力、泵出口压力、机组振动、泄漏电流等状态参数，一方面可以有效地监控电泵机组的安全运行，提高电泵机组的运行寿命；另一方面可以实时掌握各种生产数据和井下工况参数，调节工艺参数，优化油井生产。另外，可以综合利用井下传感器、变频驱动器、通信等相关技术，建立潜油电泵运行状态的监控系统，从而实现油田的数字化建设和网络化管理，高度关注潜油电泵运行与油藏变化之间的关系，从而实现油由高效、低成本的开发。
根据目前市场的应用情况，国外斯伦贝谢、贝克
休斯、伍德石油装备等公司已形成了潜油电泵井下运行工况监测系统的系列化和多元化开发，并基本垒断井下运行工况综合测量这一系列产品。文中自主开发的潜油电泵井下多参数传感器从测量参数数量、数值范围、测量精度方面已达到了国外相似产品
的水平，可以实现替代相应进口产品的目的。 1系统原理
与用于地质勘探或工程测并的测量仪器不同，
用于生产油并的并下参数测量仪器具有工作周期长、对测量实时性要求高、使用量大等特点。潜油电泵机组采油系统整体结构如图1所示，其主要由并下采油设备和多参数监测系统构成，多参数监测系统由井下参数测量单元和地面二次仪表两部分组成。
井下参数测量单元安装于整个潜油电泵机组的最底部，在井下与机组共同长期工作。井下参数测量单元由井下滤波电抗、电缆穿越插针、压力接头和各参数的测量传感器及调理电路组成，并通过抗震结构安装在密封钢桶内，与外部环境隔离，避免其受到高压力、强腐蚀的复杂并下环境侵扰。并
万方数据
下单元通过地面二次仪表和星型三相电抗实现远程供电及周期性控制，并将检测参数传输给地面二次仪表进行数据处理，经过处理后的数据通过串口送至触摸屏进行终端处理，实现实时监测、在线调控及报警保护等功能。
数据下载及选程监控 8O 二次地面仪表电抗
潜油电系井口地面
系出口接头
不锈钢毛细管
潜油泵生产油管
动力电缆潜油电机变径接头
参数测量单元
与电缆穿越插针压力接头压力传感器温度传感器振动传感器调理电路板一外部密封钢桶上井下滤波电抗并下抗震结构
潜油电泵井下多参数传感器与

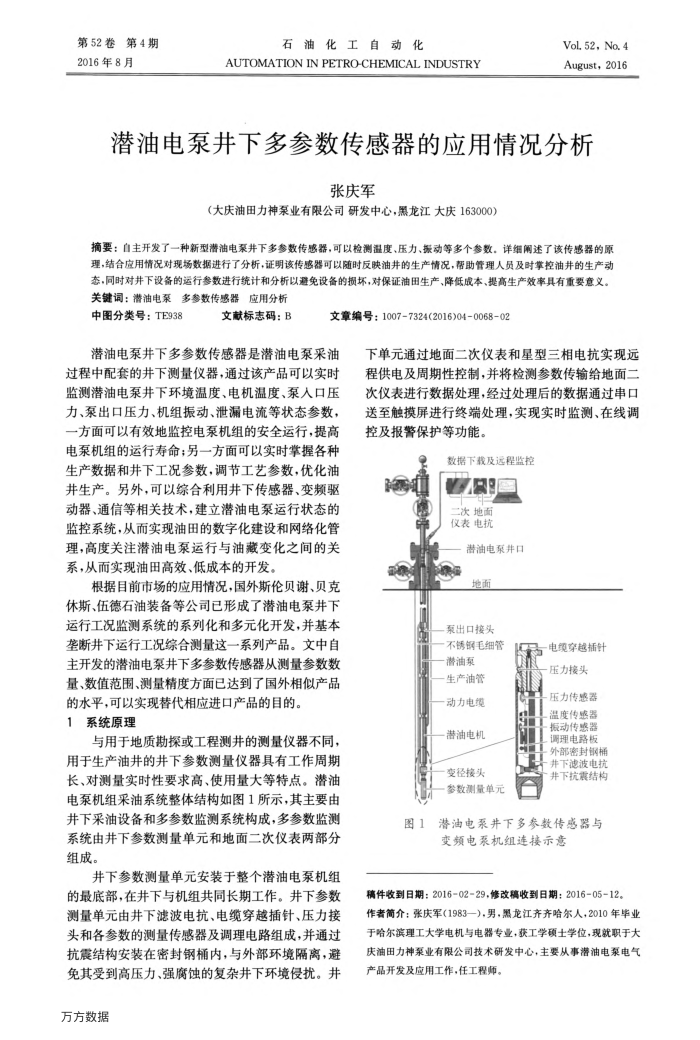

图1
变频电泵机组连接示意
