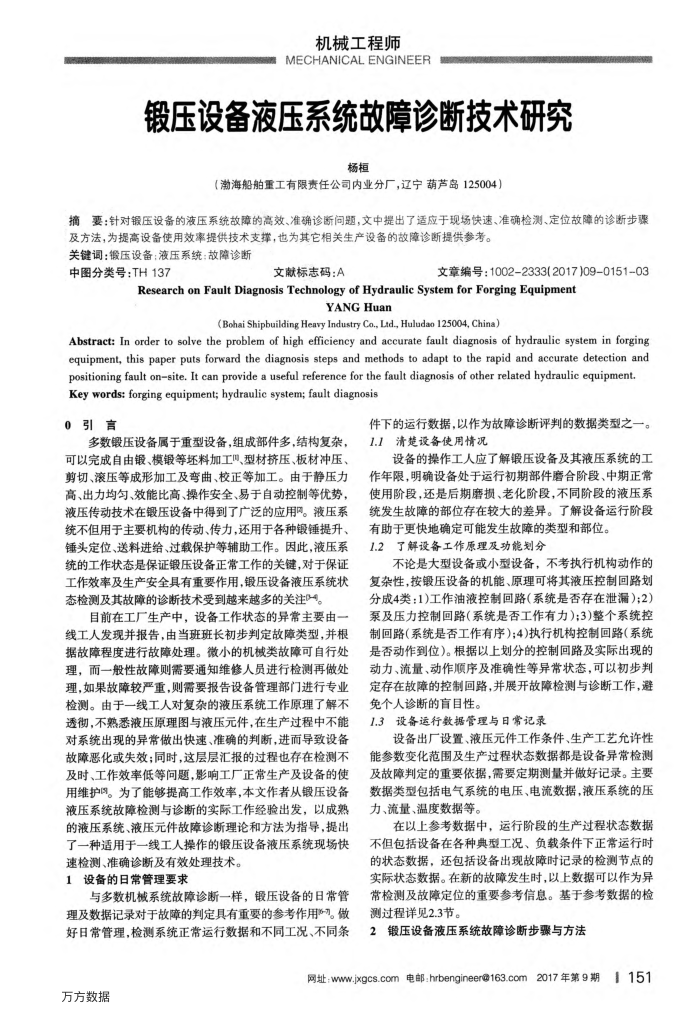

锻压设备液压系统故障诊断技术研究
杨桓
（渤海船舶重工有限责任公司内业分厂，辽宁葫芦岛125004）
摘要：针对锻压设备的液压系统故障的高效、准确诊断间题，文中提出了适应于现场快速、准确检测、定位故障的诊断步骤
及方法，为提高设备使用效率提供技术支撑，也为其它相关生产设备的故障诊断提供参考。关键调：锻压设备：液压系统：故障诊断
中图分类号：TH137
文献标志码：A
文章编号：1002-2333(2017)09-0151-03
Research on Fault Diagnosis Technology of Hydraulic System for Forging Equipment
YANGHuan
(Bohai Shipbuilding Heavy Industry Co., Ld, Huludao 125004, China)
Abstract: In order to solve the problem of high efficiency and accurate fault diagnosis of hydraulic system in forging equipment, this paper puts forward the diagnosis steps and methods to adapt to the rapid and accurate detection and positioning fault onsite. It can provide a useful reference for the fault diagnosis of other related hydraulic equipment. Key words: forging equipment; hydraulic system; fault diagnosis
0引言
多数锻压设备属于重型设备，组成部件多，结构复杂，可以完成自由锻、模锻等坏料加工、型材挤压、板材冲压、剪切、滚压等成形加工及弯曲、校正等加工。由于静压力高、出力均匀、效能比高、操作安全、易于自动控制等优势，液压传动技术在锻压设备中得到了广泛的应用。液压系统不但用于主要机构的传动、传力，还用于各种锻锤提升、锤头定位、送料进给、过载保护等辅助工作。因此，液压系统的工作状态是保证锻压设备正常工作的关键，对于保证工作效率及生产安全具有重要作用，镀压设备液压系统状态检测及其故障的诊断技术受到越来越多的关注-。
目前在工厂生产中，设备工作状态的异常主要由一线工人发现并报告，由当班班长初步判定故障类型，并根据故障程度进行故障处理。微小的机械类故障可自行处理，而一般性故障则需要通知维修人员进行检测再做处理，如果故障较产重，则需要报告设备管理部门进行专业检测。由于一线工人对复杂的液压系统工作原理了解不透彻，不熟悉液压原理图与液压元件，在生产过程中不能对系统出现的异常做出快速、准确的判断，进而导致设备故障恶化或失效：同时，这层层汇报的过程也存在检测不及时、工作效率低等问题，影响工厂正常生
产及设备的使
用维护。为了能够提高工作效率，本文作者
从锻压设备
液压系统故障检测与诊断的实际工作经验出发，以成熟的液压系统、液压元件故障诊断理论和方法为指导，提出了一种适用于一线工人操作的锻压设备液压系统现场快速检测、准确诊断及有效处理技术。
设备的日常管理要求 1
与多数机械系统故障诊断一样，锻压设备的日常管理及数据记录对于故障的判定具有重要的参考作用-。做好日常管理，检测系统正常运行数据和不同工况、不同条
件下的运行数据，以作为故障诊断评判的数据类型之一。 1.1清楚设备使用情况
设备的操作工人应了解锻压设备及其液压系统的工作年限，明确设备处于运行初期部件磨合阶段、中期正常使用阶段，还是后期磨损、老化阶段，不同阶段的液压系统发生故障的部位存在较大的差异。了解设备运行阶段
有助于更快地确定可能发生故障的类型和部位。 1.2了解设备工作原理及功能划分
不论是大型设备或小型设备，不考执行机构动作的复杂性，按锻压设备的机能、原理可将其液压控制回路划分成4类：1)工作油液控制回路（系统是否存在泄漏);2）泵及压力控制回路（系统是否工作有力);3)整个系统控制回路（系统是否工作有序)；4)执行机构控制回路（系统是否动作到位)。根据以上划分的控制回路及实际出现的动力、流量、动作顺序及准确性等异常状态，可以初步判定存在故障的控制回路，并展开故障检测与诊断工作，避免个人诊断的盲目性。
1.3设备运行数据管理与日常记录
设备出厂设置、液压元件工作条件、生产工艺允许性能参数变化范围及生产过程状态数据都是设备异常检测及故障判定的重要依据，需要定期测量并做好记录。主要数据类型包括电气系统的电压、电流数据，液压系统的压力、流量、温度数据等。
在以上参考数据中，运行阶段的生产过程状态数据不但包括设备在各种典型工况、负载条件下正常运行时的状态数据，还包括设备出现故障时记录的检测节点的实际状态数据。在新的故障发生时，以上数据可以作为异常检测及故障定位的重要参考信息。基于参考数据的检测过程详见2.3节。
锻压设备液压系统故障诊断步骤与方法 2
