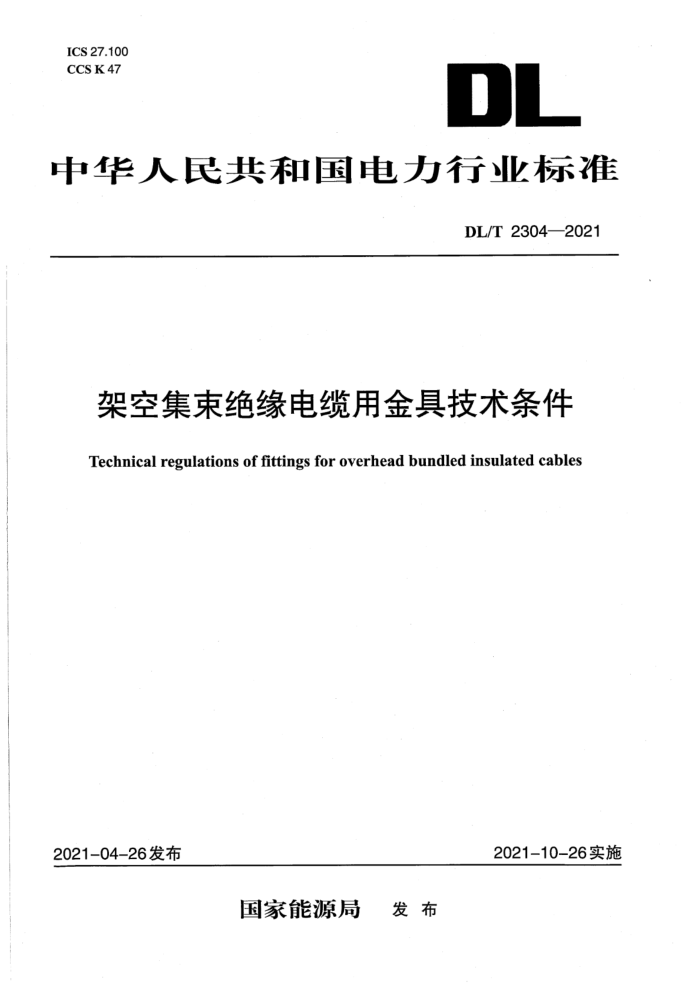

ICS 27.100
CCS K47
中华人民共和国电力行业标准
DL/T 2304—2021
架空集束绝缘电缆用金具技术条件
Technical regulations of fittings for overhead bundled insulated cables
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2304—2021
架空集束绝缘电缆用金具技术条件
1 范围
本文件规定了架空集束绝缘电缆用金具的分类、型号及型式、技术要求、试验、验收规则、标识与包装等。
本文件适用于额定电压UU为0.6kV/1kV及以下架空集束绝缘电缆用金具。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用子本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2314电力金具通用技术条件
GB/T 2317.1电万金具试验方法 第1部分：机械试验
GB/T 2317.4电力金具试验方法 第4部分：验收规则
GB/T4336碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谐法(常规法)GB/T 5075电力金具名词术语
GB/T 16422.2塑料实验室光源暴露试验方法 第2部分：氙弧灯
DL/T 765.1架空配电线路金具技术条件
DL/T 765.3额定电压10kV及以下架空绝缘导线金具
DL/T 768.7电力金具制造质量 钢铁件热镀锌层DL/T 1190额定电压10kV及以下绝缘穿刺线夹DL/T 5253架空平行集束绝缘导线低压配电线路设计与施工规程
3 术语和定义
GB/T 5075界定的以及卞列术语和定义适用于本文件。
3.1
架空集束绝缘电缆overhead bundled insulated cables用于低压架空线路的两根或四根绝缘导线平行连接在一起的导线束，又称架空集束绝缘导线。
3.2
悬挂线夹suspension clamp用于架空集束绝缘电缆悬挂在电杆抱箍上的金具，是悬垂线夹的一种。
3.3
芯条core
架空集束绝缘电缆安装于悬挂线夹或耐张线夹时，用于电缆束线间的绝缘间隔及空隙填充的部件。
4分类、型号及型式
架空集束绝缘电缆用金具按其用途可分为悬挂线夹、耐张线夹、绝缘穿刺线夹和铁附件。
