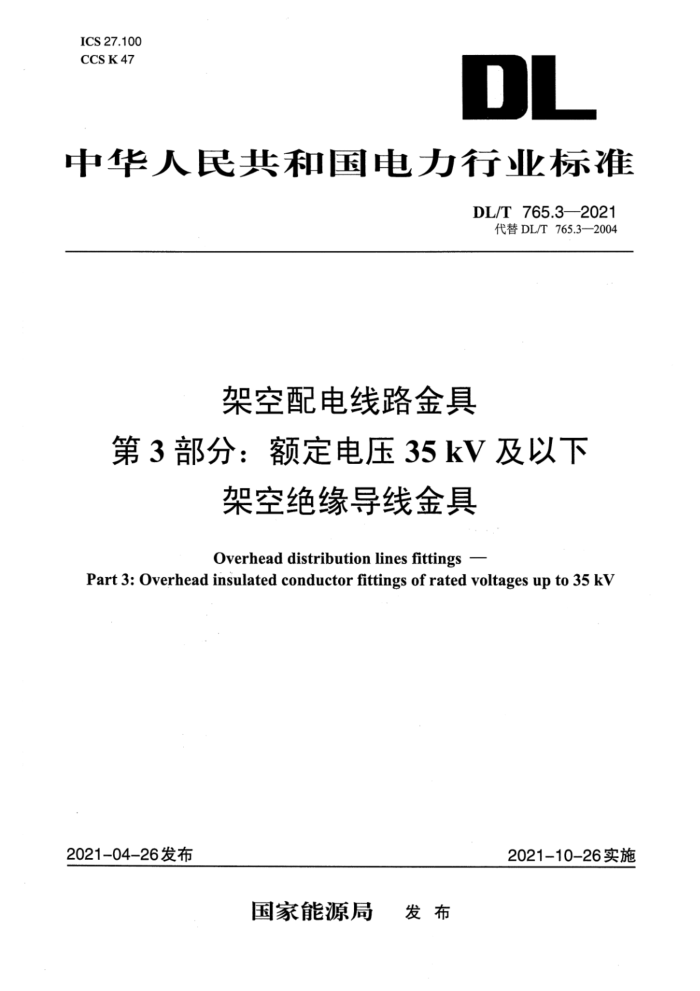

ICS 27.100
CCS K47
DL
中华人民共和国电力行业标准
DL/T 765.3—2021
代替DL/T 765.3-2004
架空配电线路金具
第3部分：额定电压35 kV及以下架空绝缘导线金具
Overhead distribution lines fittings —
Part3: Overhead insulated conductor fittings of rated voltages up to 35 kV
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 765.3—2021
架空配电线路金具
第3部分：额定电压35kV及以下架空绝缘导线金具
1 范围
本文件规定了额定电压35kV及以下架空绝缘导线金具型式及分类、技术要求、试验、验收规则、标志与包装。
本文件适用于额定电压35kV及以下架空绝缘导线金具。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1043.1 塑料 简支梁冲击性能的测定 第1部分：非仪器化冲击试验GB/T2314电力金具通用技术条件
GB/T2317.1电力金具试验方法 第1部分：机械试验
GB/T 2317.3 电力金具试验方法 第3部分：热循环试验
GB/T 2317.4电力金具试验方法 第4部分：验收规则
GB/T2951.12电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法 热老化试验方法
GB/T 2951.14电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法 低温试验
GB/T3048.7 电线电缆电性能试验方法 第7部分：耐电痕试验GB/T 5075 电力金具名词术语
GB/T 9327额定电压35kV(Um=40.5kV)及以下电力电缆导体用压接式和机械式连接金具 试验方法和要求
GB/T14049额定电压10kV架空绝缘电缆
GB/T 31838.2固体绝缘材料 介电和电阻特性 第2部分：电阻特性(DC方法)体积电阻和体积电阻率
DL/T765.1架空配电线路金具 第1部分：通用技术条件
DL/T768.7电力金具制造质量 钢铁件热镀锌层
3术语和定义
GB/T5075界定的以及下列术语和定义适用于本文件。
3.1
架空绝缘导线overhead insulated conductor
以交联聚乙烯、聚氯乙烯等绝缘材料挤压于铝、铝合金或铜绞线外层形成的绝缘导体，用于架空敷设。
4型式及分类
4.1 悬垂线夹
架空绝缘导线用悬垂线夹主要包括单根绝缘线用固定型悬垂线夹、集束绝缘线用固定型悬垂线
