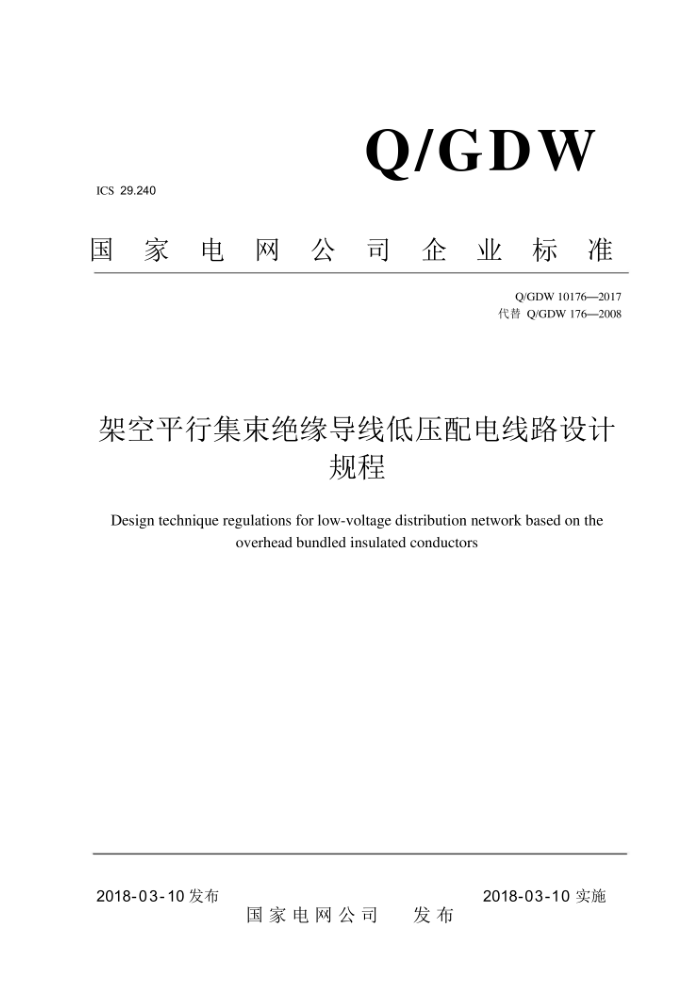

Q/GDW 10176-2017 代替 Q/GDW 176—2008
架空平行集束绝缘导线低压配电线路设计规程
Design technique regulations for low-voltage distribution network based on the overhead bundled insulated conductors
2018-03-10发布
2018-03-10实施
目 次
前言………………………………………………………………….1
1范围……………………………………………………………….1
2 规范性引用文件.……………………………………………………………….1
3 术语和定义………………………………………………………………1
5 气象条件…………………………………………………………2
6 平行集束导线技术要求……………………………………………………2
7平行集束导线的选择…………………………………………………3
8 金具与绝缘子………………………………………….....3
9 敷设方式……………………………………………….3
10 电杆、拉线和基础 ………………………………………………………4
11 平行集束导线架设 ………………………………………………………………4
12 防雷和接地 …………………………………………………………………5
13 对地距离及交叉跨越 …………………………………………………….5
14接户线……………………………………………………6
附录A（资料性附录）典型气象区 …………………………………………7
附录B（资料性附录）导线的性能参数 …………………………………………….8
附录C（资料性附录） 平行集束导线绝缘材料的机械物理性能 ……………….......9
附录D（规范性附录） 平行集束导线结构形状断面示意图 ……………………11
附录E（规范性附录） 平行集束导线的结构尺寸和技术参数 …………………12
附录F（规范性附录）平行集束导线的型式试验 ………………………………17
附录G（资料性附录）平行集束导线的代号和型号 ……………………………18
编制说明………………………………………………………. 19
前 言
为规范架空平行集束绝缘导线低压配电线路设计与施工的原则，进一步满足新形势下农村电网建设与改造工程的建设需求，并落实公司对低压配电线路设计的新要求，制定本标准。
本标准代替 Q/GDW176—2008《架空平行集束绝缘导线低压配电线路设计规程》，与Q/GDW176 —2008相比，主要技术性差异如下∶
——增加了对地距离及交叉跨越的设计要求;
——扩展了对平行集束导线选择的设计要求;
——扩展了对电杆、拉线和基础的设计要求∶
——扩展了对防雷和接地的设计要求;
——扩展了对接户线的设计要求。
本标准由国家电网公司运维检修部提出并解释。
本标准由国家电网公司科技部归口。
